Nagios 监控系列学习 —— MRTG监控交换机流量

23fwerw

一、交换机snmp配置,下面是H3C 5500系列的配置命令：

1 2 3 4 5 6 7

snmp-agent enable snmp-agent community read public snmp-agent sys-info version all snmp-agent group v1 public snmp-agent group v2c public snmp-agent group v3 public snmp-agent target-host trap address udp-domain <nagios服务器IP> params securityname public

二、安装和配置mrtg
1、安装MRTG，使用yum默认安装即可：

1	[iyunv@nagios ~]#yum -y install mrtg

2、创建配置文件，因为我只需要监控一台核心交换机，因此只创建一个，如果有多个交换机需要监控，则用下面同样的方法创建多个即可：

1 2	[iyunv@nagios ~]#mkdir /usr/local/nagios/mrtg        ##创建配置文件存放文件夹 [iyunv@nagios ~]#cfgmaker -output=/usr/local/nagios/mrtg/mainswitch.cfg public@交换机IP

3、创建和配置存放流量图及html页面的文件夹，我就放到了nagios的网页文件下，如：

1 2	[iyunv@nagios ~]# mkdir /usr/local/nagios/share/mrtg [iyunv@nagios ~]# vi /usr/local/nagios/mrtg/mainswitch.cfg

找到“WorkDir：”将后面路径替换为上一步创建的路径，注意，如果前面被#注释掉，则需要取消#，及完成后如下：
WorkDir: /usr/local/nagios/share/mrtg

4、生成流量图：

1	[iyunv@nagios ~]# env LANG=C /usr/bin/mrtg /usr/local/nagios/mrtg/mainswitch.cfg

此步可能会有警告提示，不管他，多执行几次，知道没有警告为止。

使用任务计划配置每5分钟生成一次：

1 2 3

[iyunv@nagios ~]#vi /etc/crontab 添加如下一行： */5 * * * * root /usr/bin/env LANG=C  /usr/bin/mrtg /usr/local/nagios/mrtg/mainswitch.cfg

使用service crond restart 重新启动计划任务。

生成汇总首页：

1	[iyunv@nagios ~]# indexmaker -output=/usr/local/nagios/share/mrtg/index.html -title="MainSwitch Traffic Monitoring"  /usr/local/nagios/mrtg/mainswitch.cfg

此时，就可以使用浏览器进行访问MRTG生产的流量图了，路径为：http://服务器IP/nagios/mrtg/

三、配置Nagios读取mrtg监控的流量信息：
  在nagios最新版中，已经有了check_mrtg和check_mrtgtraf插件,并且相关命令也已经配置好，可以直接使用，具体方法如下：

  1、定义交换机和监控服务：
编辑vi /usr/local/nagios/etc/objects/switch.cfg，可以讲原有交换机的定义注释，也可以在原有配置上修改，主要内容如下：
定义host：

1 2 3 4 5 6 7

define host{        use             generic-switch        host_name       MainSwitch        alias           MainSwitch        address         替换为交换机IP地址        hostgroups      switches        }

定义server：

1 2 3 4 5 6

define service{         use                     generic-service         host_name               MainSwitch         service_description     端口1流量         check_command           check_local_mrtgtraf!/usr/local/nagios/share/mrtg/替换为交换机IP_1.log!AVG!1000000,1000000!5000000,5000000!10        }

  注意：上面交换机IP后面的数字1表示交换机端口1。

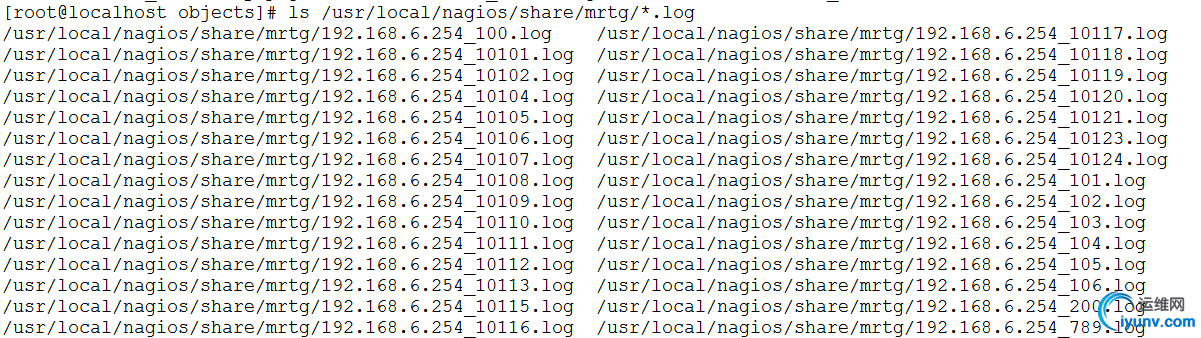

              可在日志目录中查看对应关系， 例如：

                vlan 100 101 102 103 104 105 106 200 789 和 gi 0/1 -0/24 ，因此101.01对应gi 0/1  10124 对应gi 0/24 ，类似。

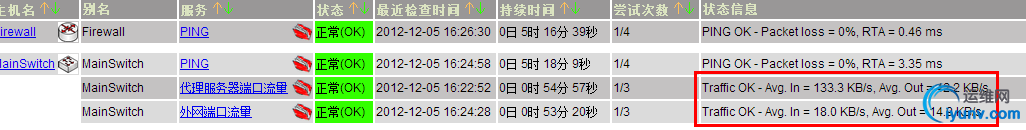

重启nagios服务，刷新nagios监控页面，等两分钟后即可看到流量信息了。

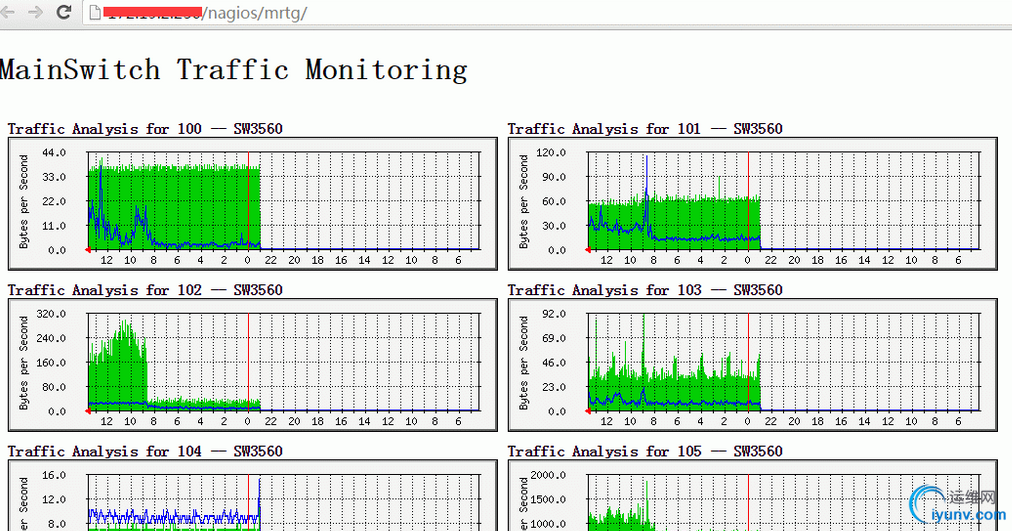

如果要查看更信息的端口流量图，则可以访问MRTG页面进行查看，路径为:http://nagiso服务器IP/nagios/mrtg/

如下图所示：
