Memcached + MSM 实现Tomcat Session保持

435421

Memcached + MSM 实现Tomcat Session保持

---

tomcat memcached

大纲

• 前言
• Memcached介绍
• MSM介绍
• 实验拓扑
• 实验环境
• 实验步骤


  • 安装配置Tomcat
  • 安装配置Nginx负载均衡
  • 安装配置Memcached + MSM


• 总结



前言

上篇文章我们实现了session sticky和session cluster实现用户session的保持, 这篇文章主要介绍使用Memcached + MSM来实现用户session的保持

Memcached介绍

Memcached是一款免费、开源、分布式的内存对象缓存系统, 用于减少数据库的负载, 加快web应用程序的访问. Memcached简单并且强大, 其简单的设计加快了部署, 易于开发, 缓存解决了面临的大量数据时很多的问题

官方站点: http://memcached.org/

MSM介绍

MSM(memcached session manager), MSM是一款实现Tomcat会话保持的管理组件, 支持粘性和无粘性的配置, 目前可以在Tomcat6,7,8中使用, 并且支持Memcached会话故障转移

GitHub https://github.com/magro/memcached-session-manager

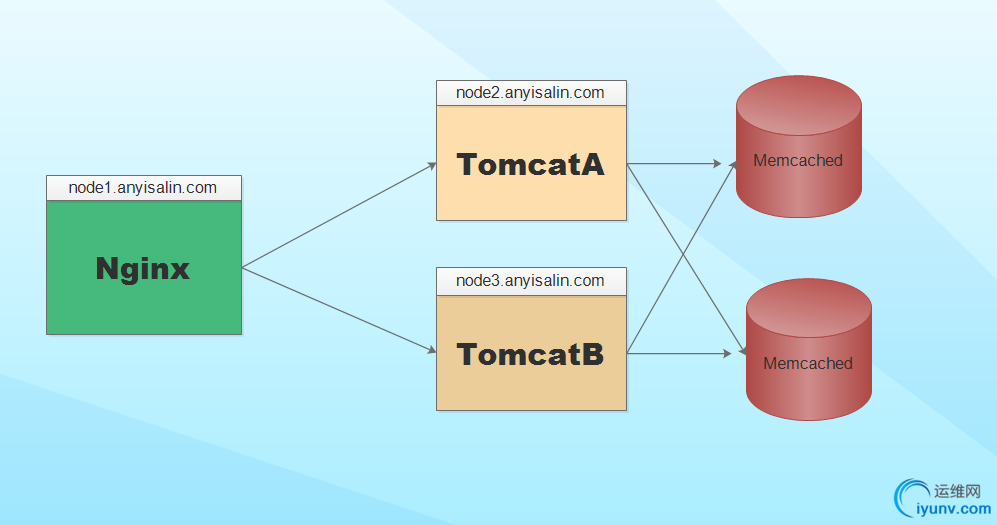

实验拓扑

实验环境

由于我们虚拟机数量不够, 所以Memcached和Tomcat运行在同一节点

[td]

主机	IP	功用
node1.anyisalin.com	172.16.1.2	Nginx
node2.anyisalin.com	172.16.1.3	TomcatA,Memcached Node
node3.anyisalin.com	172.16.1.4	TomcatB,Memcached Node

实验步骤安装配置Tomcat

[size=1em]我们首先配置Tomcat, 安装过程这里不做叙述, 不明白的可以看我上篇博客: tomcat基础进阶

安装Tomcat，node2,3都要操作

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

[iyunv@node1 ~]# [iyunv@node1 ~]# wget http://mirrors.cnnic.cn/apache/t ... omcat-8.0.33.tar.gz [iyunv@node1 ~]# tar xf apache-tomcat-8.0.33.tar.gz  -C /usr/local/ [iyunv@node1 ~]# cd /usr/local ; ln -sv apache-tomcat-8.0.33 tomcat ; cd ~ [iyunv@node1 ~]# wget http://download.oracle.com/otn-p ... -8u77-linux-x64.rpm #如果下载出错, 使用浏览器下载 [iyunv@node1 ~]# rpm -ivh jdk-8u77-linux-x64.rpm   #安装JDK [iyunv@node1 ~]# vim /etc/profile.d/java.sh     #定义JAVA_HOME export JAVA_HOME=/usr/java/latest export PATH=$JAVA_HOME/bin:$PATH [iyunv@node1 ~]# vim /etc/profile.d/tomcat.sh    #配置tomcat的环境变量 export CATALINA_BASE=/usr/local/tomcat export PATH=$CATALINA_BASE/bin:$PATH [iyunv@node1 ~]# source /etc/profile.d/tomcat.sh [iyunv@node1 ~]# source /etc/profile.d/java.sh

配置虚拟主机

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@node2 ~]# vim /usr/local/tomcat/conf/server.xml    #设置默认虚拟主机为web1.anyisalin.com #node3的jvmRoute设置为TomcatB    #添加虚拟主机          <valve classname="org.apache.catalina.valves.AccessLogValve" directory="/data/logs"         prefix="web1_access_log." suffix=".txt"         pattern="%h %l %u %t "%r" %s %b" /> [iyunv@node2 ~]# mkdir -PV /data/webapps/{WEB-INF,META-INF,classes,lib}  #创建目录

node2创建网页文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

[iyunv@node2 ~]# cd /data/webapps/ [iyunv@node2 ~]# vim index.jsp  #创建网页文件 <%@ page language="java" %>   TomcatA        TomcatA.magedu.com         <% session.setAttribute("magedu.com","magedu.com"); %> Session ID <%= session.getId() %> Created on <%= session.getCreationTime() %>    [iyunv@node2 webapps]# catalina.sh start #启动tomcat

node3创建网页文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

[iyunv@node3 ~]# cd /data/webapps/ [iyunv@node3 ~]# vim index.jsp  #创建网页文件 <%@ page language="java" %>   TomcatB        TomcatB.magedu.com         <% session.setAttribute("magedu.com","magedu.com"); %> Session ID <%= session.getId() %> Created on <%= session.getCreationTime() %>    [iyunv@node3 webapps]# catalina.sh start #启动tomcat

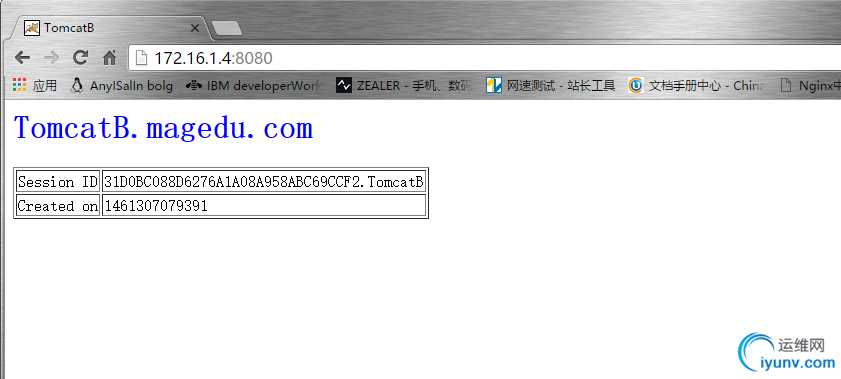

访问测试

安装配置Nginx负载均衡

安装nginx

1 2	在node1上安装配置 [iyunv@node1 ~]# yum install nginx -y  #确保有epel源

配置nginx

1 2 3 4 5 6 7 8 9 10 11

[iyunv@node1 ~]# vim /etc/nginx/conf.d/default.conf  #修改以下字段     upstream tmcat_server {         server 172.16.1.3:8080;         server 172.16.1.4:8080;     }     location / {         proxy_pass http://tmcat_server;     } [iyunv@node1 ~]# service nginx start  #启动nginx

测试负载均衡效果

安装配置Memcached + MSM

下面所有操作在node2,node3都需要执行

安装Memcached

1 2	[iyunv@node2 ~]# yum install memcached -y     #在node2上安装memcached [iyunv@node3 ~]# yum install memcached -y     #在node3上安装memcached

下载MSM的类库文件到/usr/local/tomcat/lib 下载地址

1 2 3 4

[iyunv@node2 ~]# cd /usr/local/tomcat/lib/         ##我这里本地已经有这些文件了 [iyunv@node2 ~]# mv javolution-5.5.1.jar memcached-session-manager-tc7-1.8.2.jar memcached-session-manager-1.8.2.jar spymemcached-2.10.2.jar msm-javolution-serializer-1.8.2.jar /usr/local/tomcat/lib/

编辑tomcat配置文件

1 2 3 4 5 6 7

在下的 中添加下面这些字段 <manager classname="de.javakaffee.web.msm.MemcachedBackupSessionManager"       memcachedNodes="n1:172.16.1.3:11211,n2:172.16.2.4:11211"       failoverNodes="n2"       requestUriIgnorePattern=".*.(ico|png|gif|jpg|css|js)$"        transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory" />

启动Memcached重启Tomcat并验证

1 2 3 4 5 6 7

[iyunv@node2 ~]# service memcached start [iyunv@node2 ]# catalina.sh stop [iyunv@node2 ]# catalina.sh start [iyunv@node3 ~]# service memcached start [iyunv@node3 ]# catalina.sh stop [iyunv@node3 ]# catalina.sh start

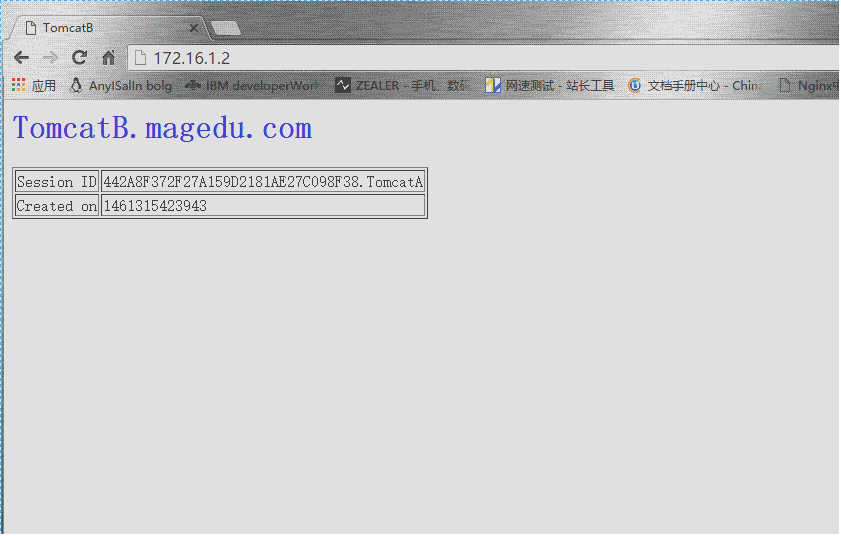

测试

看！我们通过MSM实现了session的绑定
