Cacti监控磁盘IO(rhel)

54432

1、检查net-snmp是否支持IO监控      snmpwalk -v 1 -cpublic 监控机的IP UCD | more
  执行如上命令，如果返回类似如下数据，则表示支持diskio的监控，否则需要重新编译增加diskio-module模块。
             1. UCD-DISKIO-MIB::diskIOIndex.1 = INTEGER:1
             2. UCD-DISKIO-MIB::diskIOIndex.2 = INTEGER: 2
             3. UCD-DISKIO-MIB::diskIOIndex.3 = INTEGER: 3

2、cacti-devio模板：原始版本：Cacti_Net-SNMP_DevIO_v3.1.zip

---

net-snmp_devio.xml
net-snmp_devIO-BytesRW_graph_TMPL.xml
net-snmp_devIO-Data_query.xml
net-snmp_devIO-LoadAVG_graph_TMPL.xml
net-snmp_devIO-ReadsWrites_graph_TMPL.xml

---

修改后版本：Cacti_Net-SNMP_DevIO_centos5.zip
     修改部分：因名称问题，将统一的data模板进行拆分，并去掉了load部分（5版本中SNMP中无此部分，6版本中有）

---

net-snmp_devio.xml
cacti_data_query_ucdnet_-_get_device_io.xml
cacti_graph_template_ucdnet_-_device_io_-_bytes_readwritten.xml
cacti_graph_template_ucdnet_-_device_io_-_readswrites.xml

---

3、上传xml：
     1、上传net-snmp_devio.xml到var/www/html/cacti/resource/snmp_queries/目录。
     2、 同时赋权限：chown cacti.cacti net-snmp_devio.xml
                                chmod 644 net-snmp_devio.xml
4、导入模板通过cacti后台的"ImportTemplates"导入所有的*.xml文件,最后导入cacti_data_query_ucdnet_-_get_device_io.xml文件。完成后，你就可以在“DataQueries”看到“ucd/net - Get Device I/O”。

5、为已存在的"ucd/net SNMPHost"增加磁盘IO监控。切换到"devices"，点击已存在的"ucd/net snmp host"主机，往页尾看，在“Associated DataQueries”的"Add Data Query: "中选择"ucd/net - Get Device I/O","Re-IndexMethod: "选择"Index Count Changed"，点击"Add"增加Data Queries。

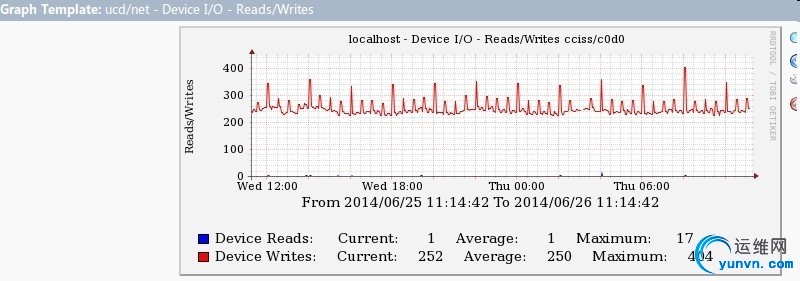

6、创建IO图形监控接着点击页头的"Create Graphs for this Host"，在"
Data Query [ucd/net - Get DeviceI/O]"下面选择需要监控的磁盘，点击"create"开始创建图形。
至此cacti监控磁盘IO的设置已经完成。
