Cacti 添加多台主机带宽汇聚

23rd

前面我写了一个cacti添加主机带宽监控的博客，可以参考http://www.yunvn.com/thread-21443-1-1.html ，有时可能为了方便运维同学看到同一个机房总的带宽，需要对不同主机的带宽做一个汇聚，下面是我个人做的带宽汇聚方法，仅供参考。   1. 进入到console->Devices

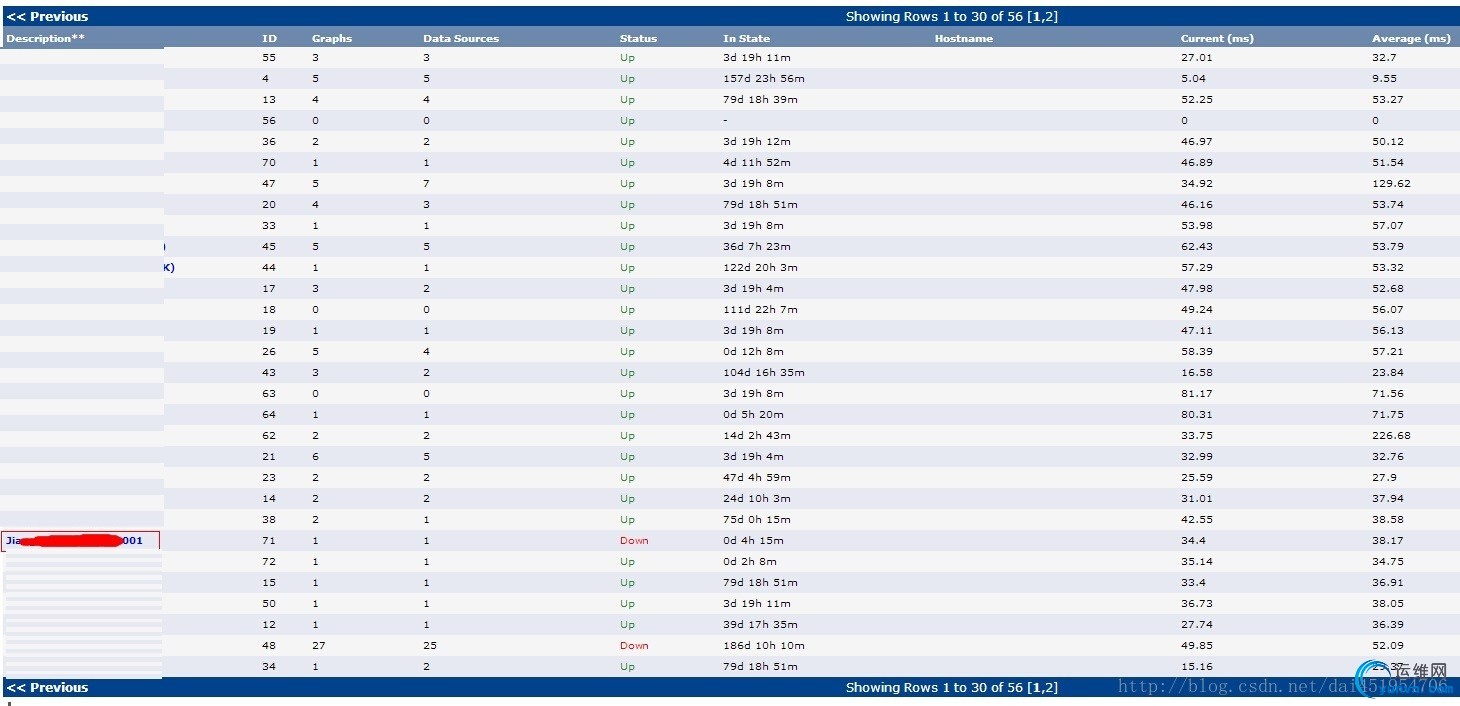

   2. 在主机列表中找到一个机房中的一台主机

    3. 从右侧的Graph List进入

    4. Select Graph Template 一栏选择None；Host选择刚在选择的主机


    5. Title一栏中输入显示时在图片上方显示的标题名，width可以以稍微改大一些

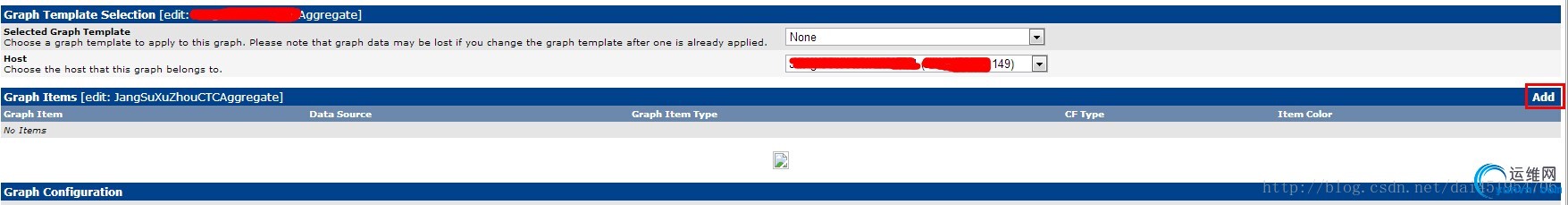

  6. 保存上面的配置后，如下图，点击右边的Add按钮进行添加：

   7. 上面的Host一栏中，从下拉列表选择之前的主机名(XXX.149),再在下面的Data Source一栏选择traffic_in (流入带宽)，颜色选择绿色，Graph Item Type选择Area（只有此处   选择Area，后面都不用选这一项）

     8. 在图片上添加显示最后的带宽值一栏

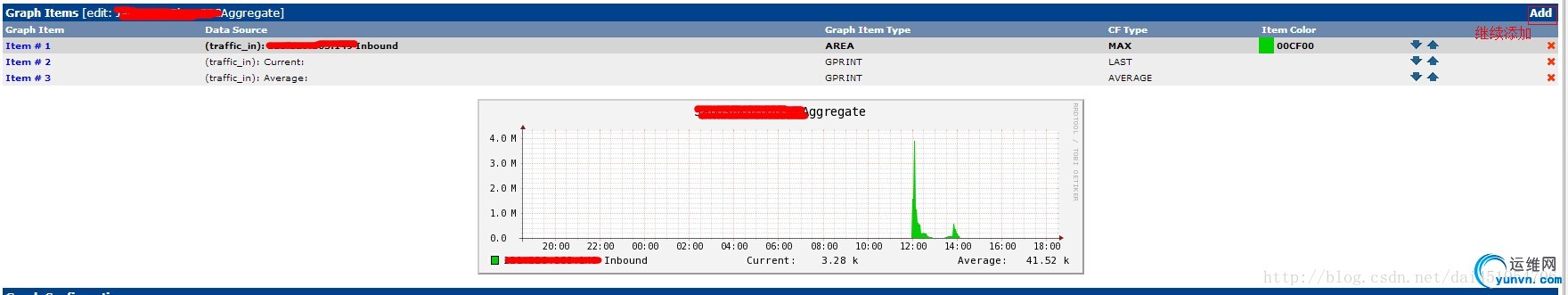

   9.添加完最后值一栏后，就能看到效果了，如下：


10. 继续添加平均带宽(Average),

    11.添加完Average后，在效果图的右下角就能看到平均带宽值了，继续添加

    12.添加最大带宽值，注意下边的小方框要勾上，这样在后面添加的文字和带宽值就会换行显示

    13. 添加完最大带宽后的效果图如下

   14. 添加第二台主机的入口流量，分别添加Last(当前值)，Average（平均值），Maximum（最大值）,步骤与之前的一样

   15. 添加完两台主机的流入带宽后，开始添加流出带宽了，步骤与添加流域带宽一样，下图为添加流出带宽配置

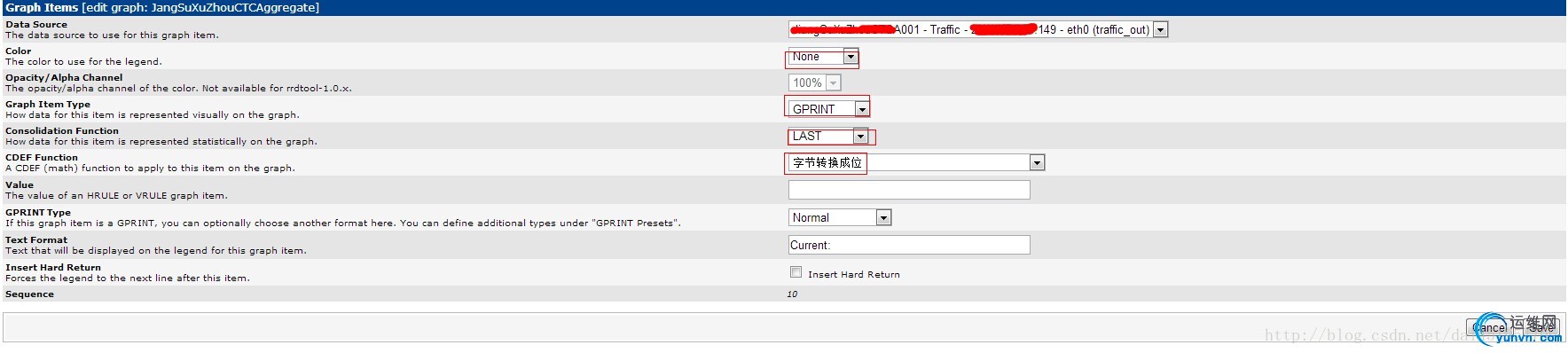

     16. 添加当前流出带宽值

   17. 添加流出带宽平均值

    18. 添加流出带宽最大值

    19.按照之前的步骤添加两台机器的出口带宽，添加完后如下图


    20. 添加流入带宽汇总，Graph Item Type为 LINE1 ，CDEF Function这一栏与之前的不同

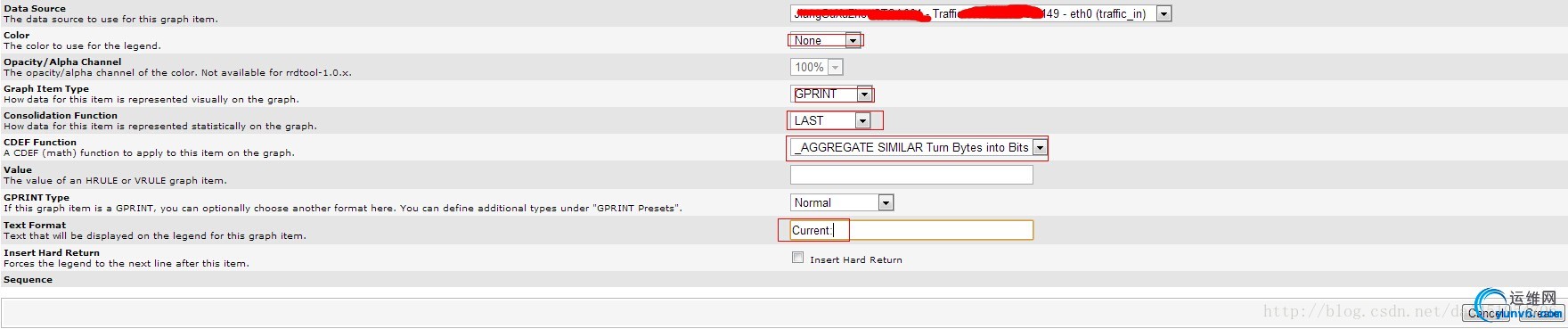

    21. 添加当汇总当前带宽，CDEF Function这一栏与之前的不同

    22. 添加平均汇总带宽值

   23. 添加汇总最大带宽值

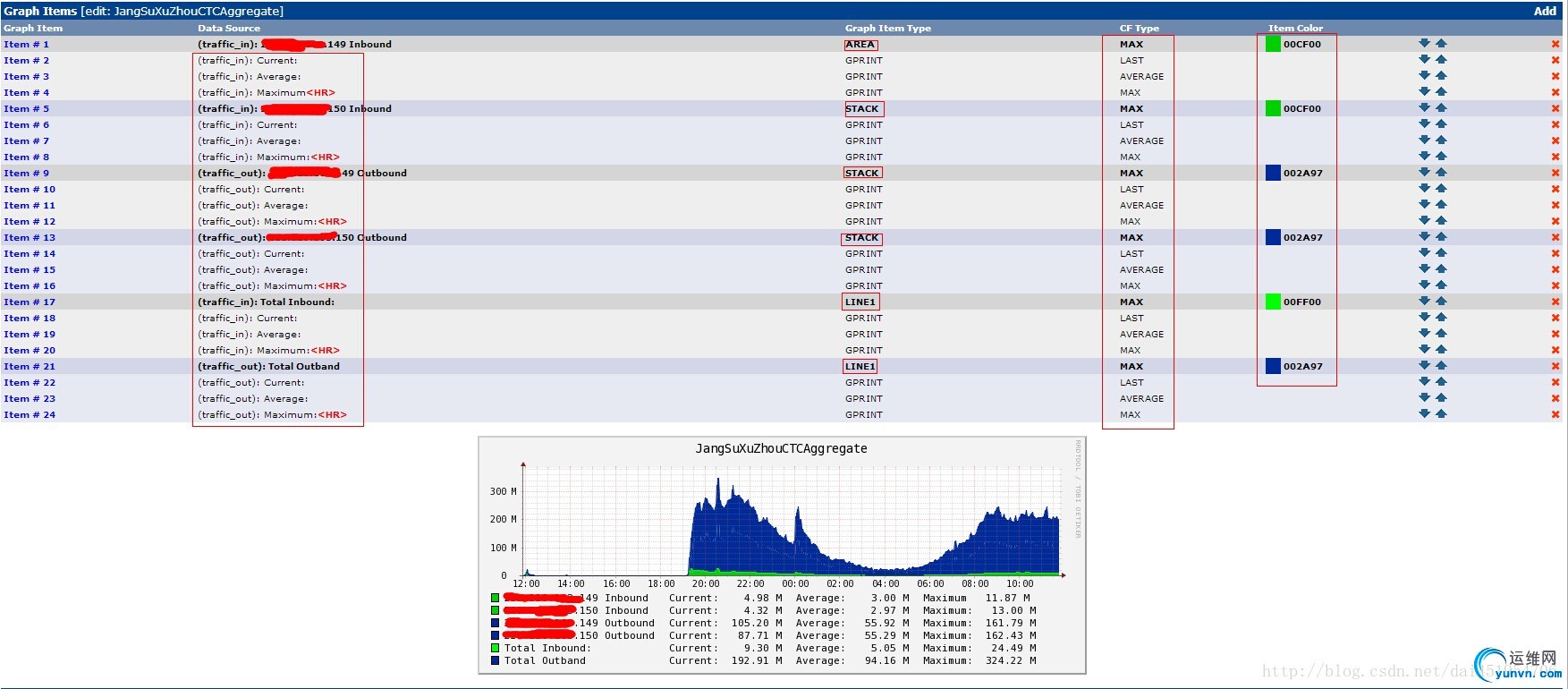

    24. 与添加汇总流入带宽图步骤相同，再添加流出汇总带宽图，添加完后效果如下

   25. 添加完后，在Graph中找到之前的主机(XXXA001),可以看到已经能显示汇总带宽信息了


    由于我这篇博客写了两天，所以前后图片的带宽信息有些差异。
