CentOS上配置LVS DR集群

kxcquzwdjp

　　CentOS上配置LVS DR集群
  I. 环境
  　　3台集群服务器操作系统：CentOS 5.5 x86
　　1台客户端操作系统：Windows 2008 x64

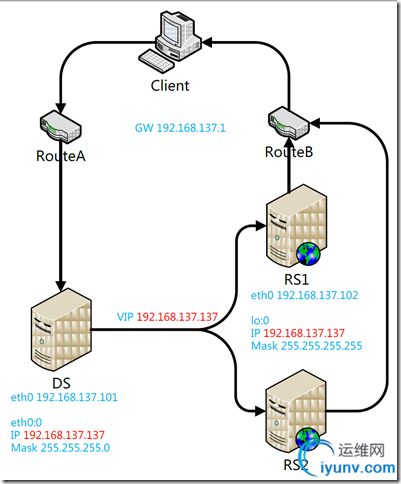

  II. 网络拓扑图

　　LVS集群使用DR模式，1个DS（Director Server），2个RS（Real Server）。路由只有一个，RouteA=RouteB。上图中的GW为网关（GateWay），VIP为LVS中的虚拟IP。
  III. 服务器配置
  · DS
  　　修改/etc/sysctl.conf文件：
　　net.ipv4.ip_forward = 1
　　通过命令sysctl –p使其生效。
　　
　　修改/etc/sysconfig/network-scripts/ifcfg-eth0文件：
　　DEVICE=eth0
　　BOOTPROTO=static
　　ONBOOT=yes
　　NETMASK=255.255.255.0
　　IPADDR=192.168.137.101
　　BROADCAST=192.168.137.255
　　GATEWAY=192.168.137.1
　　
　　新建或修改/etc/sysconfig/network-scripts/ifcfg-eth0:0文件：
　　DEVICE=eth0:0
　　BOOTPROTO=static
　　ONBOOT=yes
　　NETMASK=255.255.255.0
　　IPADDR=192.168.137.137
　　BROADCAST=192.168.137.255
　　GATEWAY=192.168.137.1
　　
　　配置后ifconfig命令返回如下结果：
　　eth0 Link encap:Ethernet HWaddr 08:00:27:25:39:D9
　　inet addr:192.168.137.101 Bcast:192.168.137.255 Mask:255.255.255.0
　　inet6 addr: fe80::a00:27ff:fe25:39d9/64 Scope:Link
　　UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
　　RX packets:3757711 errors:0 dropped:0 overruns:0 frame:0
　　TX packets:2475767 errors:0 dropped:0 overruns:0 carrier:0
　　collisions:0 txqueuelen:1000
　　RX bytes:250120448 (238.5 MiB) TX bytes:159666117 (152.2 MiB)
　　eth0:0 Link encap:Ethernet HWaddr 08:00:27:25:39:D9
　　inet addr:192.168.137.137 Bcast:192.168.137.255 Mask:255.255.255.0
　　UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
　　lo Link encap:Local Loopback
　　inet addr:127.0.0.1 Mask:255.0.0.0
　　inet6 addr: ::1/128 Scope:Host
　　UP LOOPBACK RUNNING MTU:16436 Metric:1
　　RX packets:25241 errors:0 dropped:0 overruns:0 frame:0
　　TX packets:25241 errors:0 dropped:0 overruns:0 carrier:0
　　collisions:0 txqueuelen:0
　　RX bytes:3785187 (3.6 MiB) TX bytes:3785187 (3.6 MiB)
　　
　　使用命令添加RS主机：
　　ipvsadm –C
　　ipvsadm -A -t 192.168.137.137:80 -s rr
　　ipvsadm -a -t 192.168.137.137:80 -r 192.168.137.102 -g
　　ipvsadm -a -t 192.168.137.137:80 -r 192.168.137.103 -g
　　ipvsadm -ln
　　在测试集群网络是否正确时，使用rr（Round-Robin）的集群模式容易查看集群是否正常工作。如果正常，在RS1和RS2的/var/www/html下放置内容不同的index.html文件，然后从客户端Client访问VIP（192.168.137.137），可以看到在浏览器中会交替显示RS1和RS2上不同的index.html内容。
　　
  · RS
  　　修改/etc/sysctl.conf文件：
　　net.ipv4.ip_forward = 1
　　# For LVS
　　net.ipv4.conf.lo.arp_ignore=1
　　net.ipv4.conf.lo.arp_announce=2
　　net.ipv4.conf.all.arp_ignore=1
　　net.ipv4.conf.all.arp_announce=2
　　通过命令sysctl –p使其生效。
　　
　　修改/etc/sysconfig/network-scripts/ifcfg-eth0文件：
　　DEVICE=eth0
　　BOOTPROTO=static
　　ONBOOT=yes
　　NETMASK=255.255.255.0
　　IPADDR=192.168.137.102
　　BROADCAST=192.168.137.255
　　GATEWAY=192.168.137.1
　　
　　新建或修改/etc/sysconfig/network-scripts/ifcfg-lo:0文件：
　　DEVICE=lo:0
　　IPADDR=192.168.137.137
　　NETMASK=255.255.255.255
　　ONBOOT=yes
　　
　　配置后ifconfig命令返回如下结果：
　　eth0 Link encap:Ethernet HWaddr 08:00:27:E4:DF:02
　　inet addr:192.168.137.102 Bcast:192.168.137.255 Mask:255.255.255.0
　　inet6 addr: fe80::a00:27ff:fee4:df02/64 Scope:Link
　　UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
　　RX packets:1670284 errors:0 dropped:0 overruns:0 frame:0
　　TX packets:871829 errors:0 dropped:0 overruns:0 carrier:0
　　collisions:0 txqueuelen:1000
　　RX bytes:113130561 (107.8 MiB) TX bytes:54181142 (51.6 MiB)
　　lo Link encap:Local Loopback
　　inet addr:127.0.0.1 Mask:255.0.0.0
　　inet6 addr: ::1/128 Scope:Host
　　UP LOOPBACK RUNNING MTU:16436 Metric:1
　　RX packets:25523 errors:0 dropped:0 overruns:0 frame:0
　　TX packets:25523 errors:0 dropped:0 overruns:0 carrier:0
　　collisions:0 txqueuelen:0
　　RX bytes:3769820 (3.5 MiB) TX bytes:3769820 (3.5 MiB)
　　lo:0 Link encap:Local Loopback
　　inet addr:192.168.137.137 Mask:255.255.255.255
　　UP LOOPBACK RUNNING MTU:16436 Metric:1
