linux网桥---初始化

eefr

上一节只是说了关于网桥的接收处理，这里分析下网桥模块的初始化工作. 对于桥的用户空间配置工具一般来说有brctl和ebtables.
  参考内核 2.6.32.61   kernel/net/bridge/*
  我们来看一下br.c中br_init函数



    static int __init br_init(void)
    {
        int err;
        err = stp_proto_register(&br_stp_proto);      //注册stp协议，把协议方到garp_protos里，在net/802/stp.c stp_pdu_rcv中有使用


        static const struct stp_proto br_stp_proto = {
            .rcv    = br_stp_rcv,
        };

        if (err < 0) {
            printk(KERN_ERR "bridge: can't register sap for STP\n");
            return err;
        }
        err = br_fdb_init();     // 创建fdb 缓冲区
        if (err)
            goto err_out;
        err = register_pernet_subsys(&br_net_ops); //注册桥子系统，主要是网络命名空间.
        if (err)
            goto err_out1;
        err = br_netfilter_init();  //netfilter桥部分的初始化，ebtables工具配置使用.



        int __init br_netfilter_init(void)
        {
            int ret;
            ret = nf_register_hooks(br_nf_ops, ARRAY_SIZE(br_nf_ops));
            if (ret < 0)
                return ret;
        #ifdef CONFIG_SYSCTL
            brnf_sysctl_header = register_sysctl_paths(brnf_path, brnf_table);
            if (brnf_sysctl_header == NULL) {
                printk(KERN_WARNING
                 "br_netfilter: can't register to sysctl.\n");
                nf_unregister_hooks(br_nf_ops, ARRAY_SIZE(br_nf_ops));
                return -ENOMEM;
            }
        #endif
            printk(KERN_NOTICE "Bridge firewalling registered\n");
            return 0;
        }
        if (err)
            goto err_out2;
        err = register_netdevice_notifier(&br_device_notifier);   //注册桥设备关心的通知链
        if (err)
            goto err_out3;
        err = br_netlink_init();    //  netlink
        if (err)
            goto err_out4;
        brioctl_set(br_ioctl_deviceless_stub);   //  ioctl  socket  netlink相关的 不是设备本身的ioctl
        br_handle_frame_hook = br_handle_frame;
    #if defined(CONFIG_ATM_LANE) || defined(CONFIG_ATM_LANE_MODULE)
        br_fdb_test_addr_hook = br_fdb_test_addr;
    #endif
        return 0;
    err_out4:
        unregister_netdevice_notifier(&br_device_notifier);
    err_out3:
        br_netfilter_fini();
    err_out2:
        unregister_pernet_subsys(&br_net_ops);
    err_out1:
        br_fdb_fini();
    err_out:
        stp_proto_unregister(&br_stp_proto);
        return err;
    }

这里没有分析什么，初始化的部分内容不是很多，但是都很重要.
下面分析一下桥的创建以及添加接口. 在br_if.c中



    int br_add_bridge(struct net *net, const char *name)
    {
        struct net_device *dev;
        int ret;
        dev = new_bridge_dev(net, name); //这个函数的精华部分 ，申请netdevice，并初始化
        if (!dev)
            return -ENOMEM;
        rtnl_lock();
        if (strchr(dev->name, '%')) {
            ret = dev_alloc_name(dev, dev->name);   //申请名字
            if (ret < 0)
                goto out_free;
        }
        SET_NETDEV_DEVTYPE(dev, &br_type);
        ret = register_netdevice(dev);   //注册设备
        if (ret)
            goto out_free;
        ret = br_sysfs_addbr(dev);  // sysfs文件系统相关的
        if (ret)
            unregister_netdevice(dev);
     out:
        rtnl_unlock();
        return ret;
    out_free:
        free_netdev(dev);
        goto out;
    }

我们看new_bridge_dev



    static struct net_device *new_bridge_dev(struct net *net, const char *name)
    {
        struct net_bridge *br;
        struct net_device *dev;
        dev = alloc_netdev(sizeof(struct net_bridge), name,    //申请设备，并br_dev_setup初始化 （模式和普通的网卡初始化没什么区别）


        void br_dev_setup(struct net_device *dev)
        {
            random_ether_addr(dev->dev_addr);
            ether_setup(dev);
            dev->netdev_ops = &br_netdev_ops;    //初始化设备的桥操作
            dev->destructor = free_netdev;
            SET_ETHTOOL_OPS(dev, &br_ethtool_ops);
            dev->tx_queue_len = 0;
            dev->priv_flags = IFF_EBRIDGE;
            dev->features = NETIF_F_SG | NETIF_F_FRAGLIST | NETIF_F_HIGHDMA |
                    NETIF_F_GSO_MASK | NETIF_F_NO_CSUM | NETIF_F_LLTX |
                    NETIF_F_NETNS_LOCAL | NETIF_F_GSO;
        }

                 br_dev_setup);
        if (!dev)
            return NULL;
        dev_net_set(dev, net);   //网络命名空间
        br = netdev_priv(dev);   //   br结构指向了netdev私有空间
        br->dev = dev;
        spin_lock_init(&br->lock);
        INIT_LIST_HEAD(&br->port_list);
        spin_lock_init(&br->hash_lock);
        br->bridge_id.prio[0] = 0x80;   //桥特权级默认0x8000
        br->bridge_id.prio[1] = 0x00;
        memcpy(br->group_addr, br_group_address, ETH_ALEN);
        br->feature_mask = dev->features;                 //对br的初始化工作
        br->stp_enabled = BR_NO_STP;                       //默认stp关闭
        br->designated_root = br->bridge_id;
        br->root_path_cost = 0;
        br->root_port = 0;                                   //根port默认为0
        br->bridge_max_age = br->max_age = 20 * HZ;
        br->bridge_hello_time = br->hello_time = 2 * HZ;
        br->bridge_forward_delay = br->forward_delay = 15 * HZ;
        br->topology_change = 0;
        br->topology_change_detected = 0;
        br->ageing_time = 300 * HZ;
        br_netfilter_rtable_init(br);   //初始化桥路由信息，pmtu.可以看这个函数的注释


        /*
         * Initialize bogus route table used to keep netfilter happy.
         * Currently, we fill in the PMTU entry because netfilter
         * refragmentation needs it, and the rt_flags entry because
         * ipt_REJECT needs it. Future netfilter modules might
         * require us to fill additional fields.
         */
        void br_netfilter_rtable_init(struct net_bridge *br)
        {
            struct rtable *rt = &br->fake_rtable;
            atomic_set(&rt->u.dst.__refcnt, 1);
            rt->u.dst.dev = br->dev;
            rt->u.dst.path = &rt->u.dst;
            rt->u.dst.metrics[RTAX_MTU - 1] = 1500;
            rt->u.dst.flags    = DST_NOXFRM;
            rt->u.dst.ops = &fake_dst_ops;
        }

        INIT_LIST_HEAD(&br->age_list);   //初始化老化时间链表
        br_stp_timer_init(br);      //stp相关的几个timer 4个：hello_timer、tcn_timer、topology_change_timer、gc_timer


        void br_stp_timer_init(struct net_bridge *br)
        {
            setup_timer(&br->hello_timer, br_hello_timer_expired,
                 (unsigned long) br);
            setup_timer(&br->tcn_timer, br_tcn_timer_expired,
                 (unsigned long) br);
            setup_timer(&br->topology_change_timer,
                 br_topology_change_timer_expired,
                 (unsigned long) br);
            setup_timer(&br->gc_timer, br_fdb_cleanup, (unsigned long) br);
        }

        return dev;
    }

这里简单说下定时器的作用：它主要跟stp相关
hello timer：用于定期产生配置bpdu。只有根网桥可以使用该定时器
tcn    timer：由检测到拓扑变化而且必须通知根网桥的网桥使用.
Topology  change  timer: （拓扑变化 TC）
由根网桥使用，以便记住要在其配置bpdu中设定一个特殊标示。此标示用于将拓扑变化通知其他网桥（非根）
Aging 定时器 （gc timer）
用于从转发数据库中清除无效的地址。该定时器由网桥使用，而不论其是否启用stp
我们继续看看往桥里添加一个接口：
关于这个函数的调用，可以参考brctl 命令的使用 例如：brctl addif  br0  eth0
这里为什么要说呢，主要刚才我们注册br其实也是netdevice设备，那么struct net_bridge呢？看下ioctl的具体操作就明白了。



    int br_dev_ioctl(struct net_device *dev, struct ifreq *rq, int cmd)
    {
        struct net_bridge *br = netdev_priv(dev);
        switch(cmd) {
        case SIOCDEVPRIVATE:
            return old_dev_ioctl(dev, rq, cmd);
        case SIOCBRADDIF:
        case SIOCBRDELIF:
            return add_del_if(br, rq->ifr_ifindex, cmd == SIOCBRADDIF);
        }
        pr_debug("Bridge does not support ioctl 0x%x\n", cmd);
        return -EOPNOTSUPP;
    }

添加桥端口函数：br_add_if



    /* called with RTNL */
    int br_add_if(struct net_bridge *br, struct net_device *dev)
    {
        struct net_bridge_port *p;
        int err = 0;
        /* Don't allow bridging non-ethernet like devices */    //非以太网类型的设备退出
        if ((dev->flags & IFF_LOOPBACK) ||
         dev->type != ARPHRD_ETHER || dev->addr_len != ETH_ALEN)
            return -EINVAL;
        /* No bridging of bridges */
        if (dev->netdev_ops->ndo_start_xmit == br_dev_xmit)   //桥设备不能再加入桥
            return -ELOOP;
        /* Device is already being bridged */     //已经属于桥的端口不能直接加入另外一个桥里
        if (dev->br_port != NULL)
            return -EBUSY;
        p = new_nbp(br, dev);        // 初始化桥端口，和端口状态信息默认为blocking 且为指定端口    并且初始化port timer
        if (IS_ERR(p))
            return PTR_ERR(p);
        err = dev_set_promiscuity(dev, 1);
        if (err)
            goto put_back;
        err = kobject_init_and_add(&p->kobj, &brport_ktype, &(dev->dev.kobj),
                     SYSFS_BRIDGE_PORT_ATTR);
        if (err)
            goto err0;
        err = br_fdb_insert(br, p, dev->dev_addr);   // 添加到fdb里 mac--port
        if (err)
            goto err1;
        err = br_sysfs_addif(p);
        if (err)
            goto err2;
        rcu_assign_pointer(dev->br_port, p);
        dev_disable_lro(dev);
        list_add_rcu(&p->list, &br->port_list);  把port添加到br port_list
        spin_lock_bh(&br->lock);
        br_stp_recalculate_bridge_id(br);
        br_features_recompute(br);
        if ((dev->flags & IFF_UP) && netif_carrier_ok(dev) &&
         (br->dev->flags & IFF_UP))
            br_stp_enable_port(p);    // 这里port状态为转发 根据具体情况
        spin_unlock_bh(&br->lock);
        br_ifinfo_notify(RTM_NEWLINK, p);
        dev_set_mtu(br->dev, br_min_mtu(br));  //设置mtu
        kobject_uevent(&p->kobj, KOBJ_ADD);
        return 0;
    err2:
        br_fdb_delete_by_port(br, p, 1);
    err1:
        kobject_put(&p->kobj);
        p = NULL; /* kobject_put frees */
    err0:
        dev_set_promiscuity(dev, -1);
    put_back:
        dev_put(dev);
        kfree(p);
        return err;
    }



图为桥和端口和fdb entry以及netdevice间的关系.
这里说一下port timers：



    void br_stp_port_timer_init(struct net_bridge_port *p)
    {
        setup_timer(&p->message_age_timer, br_message_age_timer_expired,
             (unsigned long) p);
        setup_timer(&p->forward_delay_timer, br_forward_delay_timer_expired,
             (unsigned long) p);
        setup_timer(&p->hold_timer, br_hold_timer_expired,
             (unsigned long) p);
    }

message_age_timer： 由于bpdu携带的信息生存期是有限的，它用于强制执行这个生存期 限于收到bpdu数据

消息生存期  >  最大值  ：丢弃

消息生存期  <  最大值  : 启动Message Age定时器.(时间为差值)

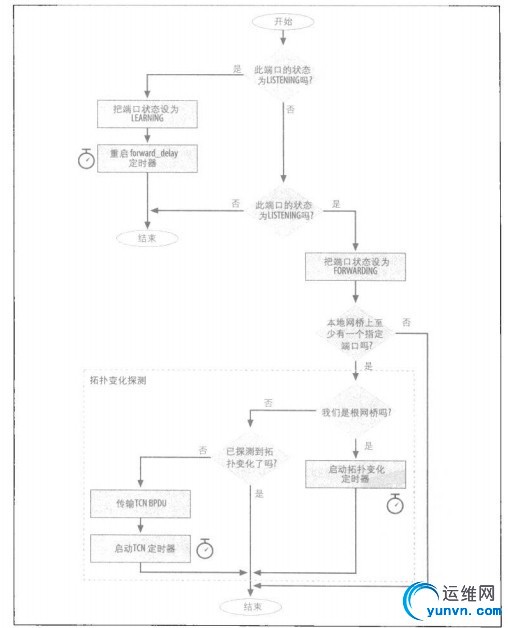

forward_delay_timer：负责状态转移，机制如图

hold_timer：限制端口bpdu的发送速率

我们这里看一下br_make_forwarding函数：



    /* called under bridge lock */
    static void br_make_forwarding(struct net_bridge_port *p)
    {
        struct net_bridge *br = p->br;
        if (p->state != BR_STATE_BLOCKING)
            return;
        if (br->forward_delay == 0) {
            p->state = BR_STATE_FORWARDING;
            br_topology_change_detection(br);
            del_timer(&p->forward_delay_timer);
        }
        else if (p->br->stp_enabled == BR_KERNEL_STP)   //默认没有开启
            p->state = BR_STATE_LISTENING;
        else
            p->state = BR_STATE_LEARNING;   //正常情况下
        br_log_state(p);
        if (br->forward_delay != 0)
            mod_timer(&p->forward_delay_timer, jiffies + br->forward_delay);
    }

这里br->forward_delay肯定不为0，见桥创建函数：



    br->bridge_forward_delay = br->forward_delay = 15 * HZ;

而stp默认是没有开启的，所以最后的状态是BR_STATE_LEARING ，也就是刚把端口加入桥的时候，在port timer ：forward_delay_timer没有到期的时候，它处于学习状态，而到期触发定时器后：



    static void br_forward_delay_timer_expired(unsigned long arg)
    {
        struct net_bridge_port *p = (struct net_bridge_port *) arg;
        struct net_bridge *br = p->br;
        pr_debug("%s: %d(%s) forward delay timer\n",
             br->dev->name, p->port_no, p->dev->name);
        spin_lock(&br->lock);
        if (p->state == BR_STATE_LISTENING) {
            p->state = BR_STATE_LEARNING;
            mod_timer(&p->forward_delay_timer,
                 jiffies + br->forward_delay);
        } else if (p->state == BR_STATE_LEARNING) {
            p->state = BR_STATE_FORWARDING;
            if (br_is_designated_for_some_port(br))
                br_topology_change_detection(br);
        }
        br_log_state(p);
        spin_unlock(&br->lock);
    }

它把端口状态设置为了转发态.

关于桥下环路问题 即生成树协议，这里不做讨论 . 有兴趣的可以参考《深入理解linux网络内幕》第十五章生成树协议，以及参考相关的rfc.

新版生成树协议：

Rstp    802.1w

Mstp    802.1s  针对多个vlan的
当然这里说的还是比较粗略，只是作为一个深入学习的引子.
