FS_V210开发平台下Linux启动logo的修改

3weq

一、开发平台

主机：ubuntu 12.04 系统；

目标机：FS210 平台；

内核版本：Linux-3.0.8

交叉编译工具：arm-cortex_a8-linux-gnueabi-gcc；

二、步骤

运行Ubuntu 12.04系统，打开命令行终端。

$ cd ~
              $ cd driver
              $mkdir logo
              $ cd logo

将“fs210光盘：实验资料\4. Linux驱动部分\26. Linux启动logo修改实验”中的“farsight_logo800480.bmp”拷贝到该目录下。

生成ppm 文件：

ubuntu下转换PPM：

sudo get-apt install netpbm
              $bmptoppm pic.bmp > temp1.ppm //生成ppm
              $ppmquant 224 temp1.ppm > temp2.ppm //转换成224 颜色
              $pnmnoraw temp2.ppm >logo.ppm //转换成ascii格式
              $ cplogo.ppm/home/linux/workdir/fs210/linux-3.0.8-FS210/drivers/video/logo/logo_linux_test_clut224.ppm

进入Linux内核：

$ cd  /home/linux/workdir/fs210/linux-3.0.8-FS210/drivers/video/logo/

修改该目录下的Kconfig文件

$ viKconfig
              在config LOGO_LINUX_CLUT224
              bool "Standard 224-color Linux logo"
              default y
              下面，添加：
              config LOGO_LINUX_TEST
              bool "Standar 224-color Linux Test Logo"
              default y
              修改该目录下的log.c文件：
              在：
              #ifdef CONFIG_LOGO_LINUX_CLUT224
              /* Generic Linux logo */
              logo = &logo_linux_clut224;
              #endif
              下面添加：
              #ifdef CONFIG_LOGO_LINUX_TEST
              logo = &logo_linux_test_clut224;
              #endif
              修改内核 include/linux/linux_logo.h
              $ vilinux_logo.h
              在：
              externconststructlinux_logo logo_linux_clut224;
              下面，添加：
              externconststructlinux_logo logo_linux_test_clut224;
              修改/home/linux/workdir/fs210/linux-3.0.8-FS210/drivers/video/logo/目录下的Makefile
              $ viMakefile
              在：
              obj-$(CONFIG_LOGO_M32R_CLUT224)                += logo_m32r_clut224.o
              下面添加：
              obj-$(CONFIG_LOGO_LINUX_TEST)       += logo_linux_test_clut224.o
              进入Linux内核顶级目录，配置内核：

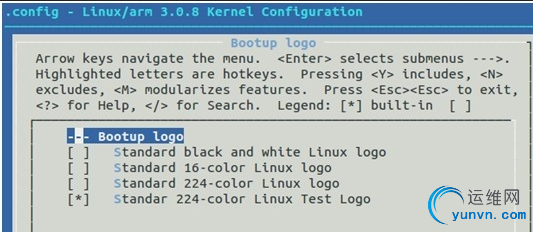

              $ make menuconfig
              Device driver--->
              Graphics support-->
              Bootup logo

进入Linux内核顶级目录，配置内核：

$ make menuconfig
              Device driver--->
              Graphics support-->
              Bootup logo

编译内核：

$ make zImage

拷贝内核至/tftpboot目录：

$ sudocparch/arm/boot  /tftpboot

启动开发板，可以看到Linux启动画面：
