LVS-NAT基于NFS存储部署Discuz

23uyut

LVS (Linux Virtual Server) :Linux虚拟服务器。主要用于负载均衡场景，解决单节点服务器的压力，提高了容灾能力
LVS根据实现的方式不同分为:LVS-Nat、LVS-Dr、LVS-Tun、LVS-Fullnat
LVS-nat特点：
   1.调度器director配置双网卡，一块配置外部网络IP为VIP，另外一块网卡为DIP，必须和后端服务器RS的RIP在同一网络中，并且RIP的Gateway必须指向DIP

   2.请求报文和响应报文都通过Director,因此，如果在较高的负载情况下，Director可能成为瓶颈

   3.客户端请求资源时做到并不清楚后端主机的情况，因此可以隐藏后端服务器，防止被攻击


本次实验的场景是采用LVS-NAT模型搭建一个discuz，一共使用四台主机，一台LVS主机提供负载均衡，两台LAMP主机提供访问，一台NFS提供远程存储

LVS-NAT服务器	LAMP1服务器	LAMP2服务器	NFS服务器
DIP:192.18.254.122	RIP1:192.18.254.123	RIP2:192.18.254.124	192.18.254.125
VIP:172.18.254.122

主机4：作为NFS服务器
1.启动NFS服务

1	systemctl start nfs.service

2.创建一个目录专门用来远程共享

1	mkdir /web/html

3.定义可以访问此NFS的主机

1 2	vim /etc/exports /web/html    192.18.254.123(rw),192.18.254.124(rw)

4.重新导出文件系统

1	exports -r

5.创建一个用户并指明UID号

1	useradd -u 1600 web

6.修改用户权限，使用户可以对目录进行相应操作

1	setfacl -m u:web:rwx /web/html

主机3：作为http php mysql 服务器
1.创建一个目录用来专门挂载NFS

1	mkdir /hm/html

2.创建和NFS服务器同ID的用户

1	useradd -u 1600 web

3.挂载远端NFS到本地

1	mount -t nfs 192.18.254.125:/web/html

4.查看挂载状态是否正常

1

mount

5安装http php mysql

1	yum -y install http php php-mysql mariadb

6.修改http.conf中的配置

1 2	ServerName www.discuz.com:80 DocumentRoot "/hm/html"

7.启动httpd服务

1	systemctl start httpd.service

8.在 /hm/html 创建一个index.html并且写入一些字符

1	echo "httpd test" > /hm/html

9.启动数据库

1 2	systemctl start mariadb.service mysql_secure_installation

9.以root用户和密码进入数据库创建discuz需要用到的数据库，远程登录的主机

1 2 3 4

mysql -uroot -p   CREATE DATABASE disdb; GRANT ALL ON disdb.* TO 'disuser'@192.18.%.% IDENTIFIED BY 'dis'; FLUSH PRIVILEGES;

10.测试PHP能否连接mariadb。将/hm/html/目录下的index.index为index.php

1 2 3 4 5 6 7

<?php         $conn=mysql_connect('172.18.254.124','disuser','dis');         if($conn)              echo "ok";         else               echo"failure"; ?>

11.登录浏览器输入主机名查看是否正常
12.下载Discuz到/hm/html/dis目录下，解压并创建连接

1	unzip Discuz_X3.2_SC_UTF8.zip

13.进入/hm/html/Dis/upload/config修改config_global_default.php

1	vim config_global_default.php

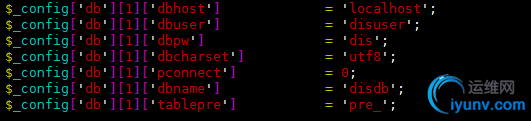

修改其中的 dbhost  dbuser dbpw  diname

14.修改config下的data uc_server

1 2	chmod 777 data chmod 777 uc_server

15.启动浏览器键入www.discuz.com/dis一步步安装完成。
16.修改DocumentRoot

1	DocumentRoot "/hm/html/dis"

主机2的配置和主机3基本一致


主机1：LVS服务器
1.安装ipvsadm

1	yum -y install ipvsadm

2.添加转发规则

1 2 3

ipvsadm -A -t 172.18.254.122:80 -s rr ipvsadm -a -t 192.18.254.122:80 -r 192.18.254.123:80 -m ipvsadm -a -t 192.18.254.122:80 -r 192.18.254.124:80 -m

3.查看LVS规则表

1	ipvsadm -Ln

4.开启路由转发功能

1 2 3

vim /etc/sysctl net.ipv4.ip_forward = 1 sysctl -p

5.查看防火墙和selinux是否处于关闭状态

1 2	iptables -nvL getenforce

6.打开浏览器键入 172.18.254.122

注意：
   1. 测试LVS的过程中可以在两台LAMP的DocumetRoot下的index.php放入不同的内容以便查看是否基于rr进行负载均衡。

   2.LVS-NAT中Director需要打开路由转发功能。
   3.NFS服务器需要授对应主机能够挂载对应目录，并且客户端必须有和NFS服务端有同UID的账户。
