[经验分享] cacti系列之安装篇 LNMP+cacti+spine (一)

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2016-5-18 09:04:08 | 显示全部楼层 |阅读模式
大纲
一、cacti简述
二、配置nginx、php、mysql
三、cacti + spine 搭建


一、简述
Cacti基于SNMP采集数据源,通过rrdtool储存数据并绘图呈现给用户。SNMP获取的数据源为.rrd文件,存储在cacti目录下的rra目录。
工作流程如图:
二、配置nginx、php、mysql(忽略LNMP环境部署过程)
1.配置nginx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#在nginx中加入一个server
[root@jpushoa_6.213 cacti-spine-0.8.8h]$vim /usr/local/nginx/conf/nginx.conf
    server {
        listen 8888;
        access_log  log/access_catic.log main;

        location / {
                index index.html index.php;
                root  /usr/local/cacti/;
        }

        location ~.*\.(php|php5)?$  {
                root   /usr/local/cacti/;
                fastcgi_pass   127.0.0.1:9000;
                fastcgi_index  index.php;
                fastcgi_param  SCRIPT_FILENAME   /usr/local/cacti/$fastcgi_script_name;
                include        fastcgi_params;
        }
        location = /favicon.ico {
             log_not_found off;
             access_log off;
        }
       }

#添加完成后,测试配置文件语法是否正常
[root@jpushoa_6.213 cacti-spine-0.8.8h]$/usr/local/nginx/sbin/nginx -t
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful

#创建cacti日志文件
[root@jpushoa_6.213 cacti-spine-0.8.8h]$touch /usr/local/nginx/log/access_cacti.log

#更改nginx及子目录的属主属组
[root@jpushoa_6.213 cacti-spine-0.8.8h]$chown -R nginx.nginx /usr/local/nginx/

#启动nginx
[root@jpushoa_6.213 cacti-spine-0.8.8h]$/usr/local/nginx/sbin/nginx

#查看nginx启动的端口
[root@jpushoa_6.213 cacti-spine-0.8.8h]$netstat -ntlp | grep nginx
tcp        0      0 0.0.0.0:80                  0.0.0.0:*                   LISTEN      29641/nginx
tcp        0      0 0.0.0.0:8888                0.0.0.0:*                   LISTEN      29641/nginx



2.配置php:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#更改php.ini时区
[root@jpushoa_6.213 cacti-spine-0.8.8h]$vim /etc/php.ini
date.timezone =Asia/Shanghai

#更改php-fpm的属主属组
[root@jpushoa_6.213 conf]$vim /etc/php-fpm.d/www.conf
user = nginx
group = nginx

#启动php-fpm并查看其端口状态
[root@jpushoa_6.213 conf]$service php-fpm start
Starting php-fpm:                                          [  OK  ]
[root@jpushoa_6.213 conf]$netstat -ntlp | grep php
tcp        0      0 127.0.0.1:9000              0.0.0.0:*                   LISTEN      3773/php-fpm

#新建session目录并更改目录属主属组及权限(/etc/php-fpm.d/www.conf中有定义session路径)
[root@jpushoa_6.213 local]$mkdir -p /var/lib/php/session
[root@jpushoa_6.213 local]$chown nginx.nginx /var/lib/php/session
[root@jpushoa_6.213 local]$chmod -R 770 /var/lib/php/session



3.创建并导入cacti数据库及用户密码授权
1
2
3
4
5
6
mysql> create database cacti;
mysql> use cacti;
mysql> \. /usr/local/cacti/cacti.sql
mysql> create user 'cactiuser'@'192.168.%.%' identified by 'cactipasswd';
mysql> grant all on cacti.* to 'cactiuser'@'192.168.%.%' identified by 'cactipasswd';
mysql> flush privileges;



三、cacti+spine搭建
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
#1.安装snmp
[root@jpushoa_6.213 ~]$yum -y install net-snmp net-snmp-utils net-snmp-devel

#更改团体名和ObjectID(团体名可保持默认):
[iyunv@cacti ~]# vim /etc/snmp/snmpd.conf
#修改前一:
com2sec notConfigUser  default       public
#修改后一:
com2sec notConfigUser  default       TEST
#修改前二:
view systemview included .1.3.6.1.2.1.1
#修改后二:
view systemview included .1

#启动snmpd服务:
[root@jpushoa_6.213 ~]$service snmpd start
Starting snmpd:                                            [  OK  ]

#SNMP数据采集测试:
[root@jpushoa_6.213 ~]$snmpnetstat -v 2c -c TEST -Cna -Cp tcp 127.0.0.1
Active Internet (tcp) Connections (including servers)
Proto Local Address          Remote Address         (state)
tcp   *.22                   *.*                   LISTEN
tcp   *.80                   *.*                   LISTEN
tcp   *.111                  *.*                   LISTEN
tcp   *.23177                *.*                   LISTEN
tcp   127.0.0.1.199          *.*                   LISTEN
tcp   192.168.6.213.22       192.168.4.95.50605    ESTABLISHED
tcp   192.168.6.213.22       192.168.4.95.55708    ESTABLISHED



1
2
#2.安装rrdtool:
[root@jpushoa_6.213 ~]$yum -y install rrdtool rrdtool-devel



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#3.安装cacti
[root@jpushoa_6.213 data]$wget http://www.cacti.net/downloads/cacti-0.8.8h.tar.gz
[root@jpushoa_6.213 ~]$tar zxvf cacti-0.8.8h.tar.gz -C /usr/local/
[root@jpushoa_6.213 ~]$cd /usr/local/
[root@jpushoa_6.213 local]$mv cacti-0.8.8h/ cacti /
[root@jpushoa_6.213 local]$chown -R nginx.nginx cacti/

#修改cacti配置文件:
[root@jpushoa_6.213 local]$vim cacti/include/config.php
$database_type = "mysql";
$database_default = "cacti";
$database_hostname = "192.168.6.213";
$database_username = "cactiuser";
$database_password = "cactipasswd";
$database_port = "3306";
$database_ssl = false;



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#4.安装spine
[root@jpushoa_6.213]$wget http://www.cacti.net/downloads/spine/cacti-spine-0.8.8h.tar.gz
[root@jpushoa_6.213 ~]$tar zxvf cacti-spine-0.8.8h.tar.gz
[root@jpushoa_6.213 cacti-spine-0.8.8h]$./configure --prefix=/usr/local/spine/
[root@jpushoa_6.213 cacti-spine-0.8.8h]$make && make install
[root@jpushoa_6.213 cacti-spine-0.8.8h]$chown -R nginx.nginx /usr/local/spine/
[root@jpushoa_6.213 cacti-spine-0.8.8h]$cp /usr/local/spine/etc/spine.conf.dist /usr/local/spine/etc/spine.conf

#修改spine配置文件:
[root@jpushoa_6.213 cacti-spine-0.8.8h]$vim /usr/local/spine/etc/spine.conf
DB_Host         192.168.6.213
DB_Database     cacti
DB_User         cactiuser
DB_Pass         cactipasswd
DB_Port         3306

#测试spine是否安装成功:
[root@jpushoa_6.213 local]$spine/bin/spine -C spine/etc/spine.conf
SPINE: Using spine config file [spine/etc/spine.conf]
SPINE: Version 0.8.8h starting
SPINE: Time: 0.1398 s, Threads: 5, Hosts: 2



1
2
3
4
5
6
7
8
9
10
11
12
13
#5.cacti每分钟拉取数据交付rrdtool绘图。
[root@jpushoa_6.213 local]$crontab -unginx -l
*/1 * * * * /usr/bin/php /usr/local/cacti/poller.php &> /dev/null

#获取数据测试:
[root@jpushoa_6.213 ~]$su nginx
[nginx@jpushoa_6.213 root]$php /usr/local/cacti/poller.php --force
OK u:0.00 s:0.01 r:0.11
OK u:0.00 s:0.01 r:0.15
OK u:0.00 s:0.01 r:0.18
OK u:0.00 s:0.01 r:0.23
OK u:0.00 s:0.01 r:0.30
05/17/2016 02:05:57 PM - SYSTEM STATS: Time:0.4624 Method:cmd.php Processes:1 Threads:N/A Hosts:2 HostsPerProcess:2 DataSources:5 RRDsProcessed:5



1
2
#6.web界面配置篇

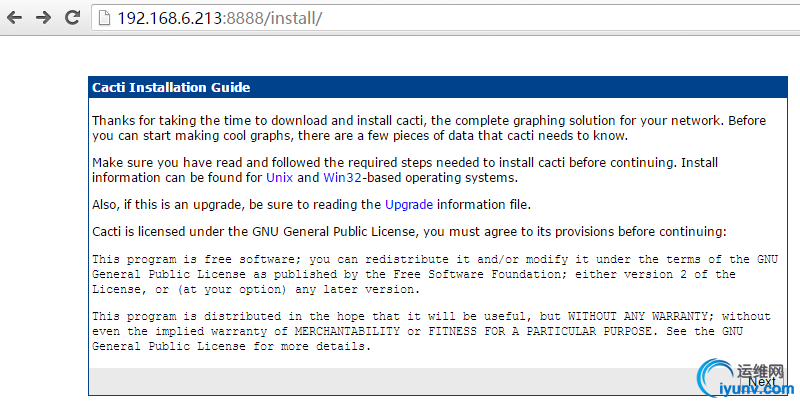

#a.打开浏览器,输入cacti服务器IP地址及端口(默认80,无需输入),进入安装界面,如下图,点击Next:



1
#b.根据实际情况选择安装或升级,我们是全新安装,故选择Nex Install,然后Next:



1

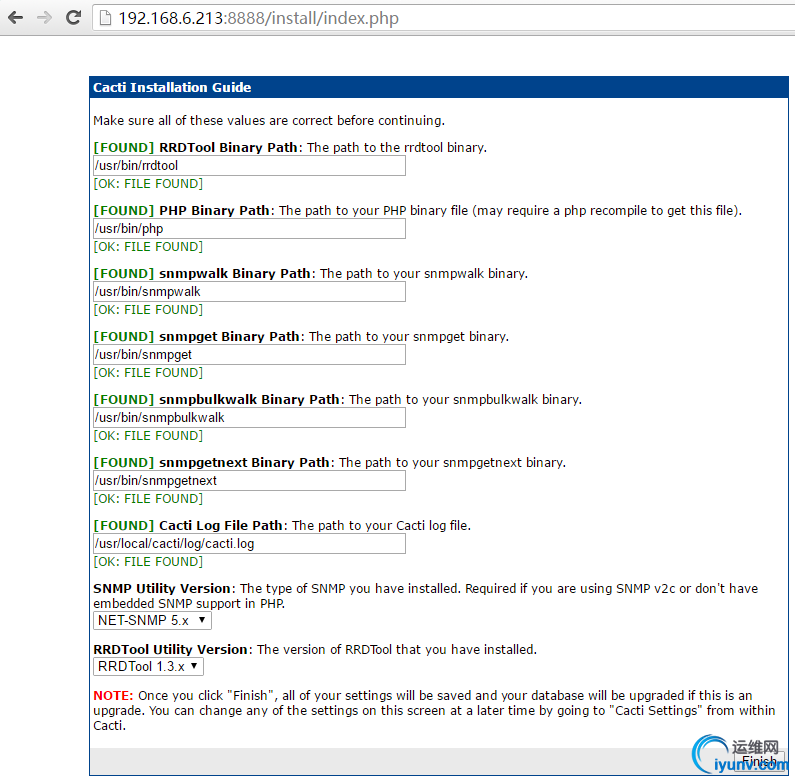

#c.检查所有路径配置,配置正确会提示OK,用绿色字体标出;一般无需更改,我们直接Finish:



1
#d.提示用户名密码,默认都为admin。输入后点击Login:



1
#e.此时会提示强制更改密码,输入新密码后Save,即登陆cacti管理界面



1
2

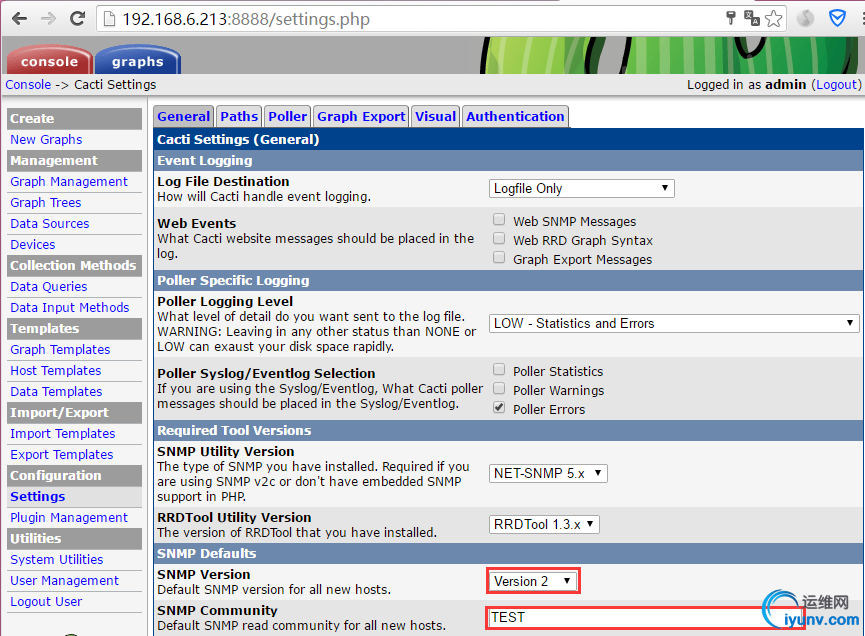

#f.进入“console-configuration-settings-General“,找到SNMP Defaults,更改SNMP Version
为Version 2;更改SNMP Community为你设置的团体名,默认为public。



1
2

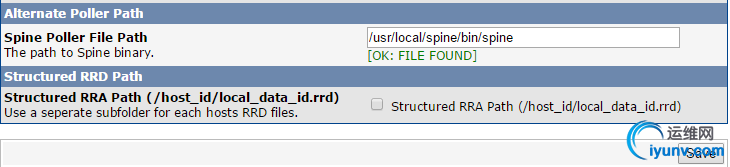

#g.进入“console-configuration-settings-Pathes“下,找到Alternate Poller Path,在Spine
Poller File Path后填入你安装spine时的路径并保存,正常则会提示"OK:FILE FOUND"



1
#h.进入“console-configuration-settings-Poller”,更改Poller Type为spine(默认为cmd.php),修改Poller Interval、Cron Interval为你设置的任务计划时间并保存。



1

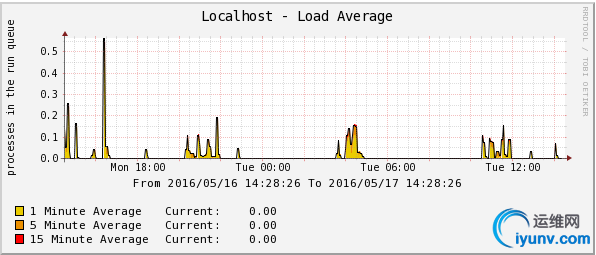

#i.到此,cacti安装已完成。cacti默认有把本机加入监控,可查看图形显示效果。点击管理界面最左上角的“graphs-Default Tree-Host:Localhost":
