Cisco HSRP 双机配置

1312

Cisco HSRP配置

• 网络拓扑



• 配置命令



HA-A配置命令
HA-A>enable
HA-A#conf terminal
Enter configuration commands, one per line. End withCNTL/Z.
HA-A(config)#int gigabitEthernet 0/2
[url=]HA-A(config-if)#no switchport[/url][url=][周书轩1][/url]
HA-A(config-if)#[url=]ip address 192.168.30.2 255.255.255.0[/url][url=][周书轩2][/url]
HA-A(config-if)#exit
HA-A(config)#int gigabitEthernet 0/1
HA-A(config-if)#no switchport
HA-A(config-if)#ip address 10.10.10.10 255.255.255.0
HA-A(config-if)#exit
HA-A(config)#[url=]ip routing[/url][url=][周书轩3][/url]
HA-A(config)#[url=]router rip[/url][url=][周书轩4][/url]
HA-A(config-router)#ver 2
HA-A(config-router)#[url=]no auto-summary[/url][url=][周书轩5][/url]
HA-A(config-router)#[url=]network 10.10.10.0[/url][url=][周书轩6][/url]
HA-A(config-router)#network 192.168.30.0
HA-A(config-router)#exit
HA-A(config)#interface gigabitEthernet 0/2
HA-A(config-if)#[url=]standby 1 ip 192.168.30.254[/url][url=][周书轩7][/url]
HA-A(config-if)#[url=]standby priority 120[/url][url=][周书轩8][/url]
HA-A(config-if)#[url=]standby 1 preempt[/url][url=][周书轩9][/url]
HA-A(config-if)#[url=]standby 1 timers 3 10[/url][url=][周书轩10][/url]
HA-A(config-if)#[url=]standby 1 track gigabitEthernet 0/2[/url][url=][周书轩11][/url]

HA-B交换机配置

HA-B>enable
HA-B#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
HA-B(config)#int gigabitEthernet 0/2
HA-B(config-if)#no switchport
HA-B(config-if)#
HA-B(config-if)#ip address 192.168.30.2 255.255.255.0
HA-B(config-if)#exit
HA-B(config)#int gigabitEthernet 0/1
HA-B(config-if)#no switchport
HA-B(config-if)#ip address 10.10.10.10 255.255.255.0
HA-B(config-if)#exit
HA-B(config)#ip routing
HA-B(config)#router rip
HA-B(config-router)#ver 2
HA-B(config-router)#no auto-summary
HA-B(config-router)#network 10.10.10.0
HA-B(config-router)#network 192.168.30.0
HA-B(config-router)#exit
HA-B(config)#interface gigabitEthernet 0/2
HA-B(config-if)#standby 1 ip 192.168.30.254
HA-B(config-if)#standby 1 preempt
HA-B(config-if)#standby 1 timers 3 10
HA-B(config-if)#standby 1 track gigabitEthernet 0/2

三、   查询HSRP状态

查询命令：show standby brief

端口在：Gig0/2上     Grp组ID：1   Active：活动路由 在本地

Standby：备份路由在192.168.30.2上

Virtual IP：192.168.30.254    虚拟IP网关

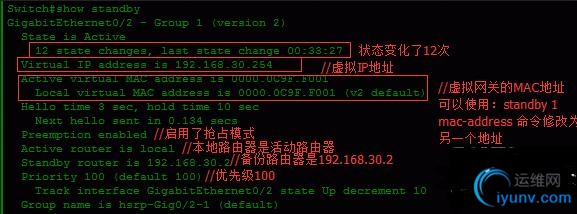

查询命令：show standby

---

[url=][周书轩1][/url]关闭端口的交换模式启用路由模式
[url=][周书轩2][/url]配置端口的IP地址
[url=][周书轩3][/url]启动三层交换机的路由功能
[url=][周书轩4][/url]配置RIP 动态路由
[url=][周书轩5][/url]关闭RIP V2的自动汇总功能
[url=][周书轩6][/url]配置公布的动态路由
[url=][周书轩7][/url]启用HSRP功能，创建standby组1，并设置虚拟网关IP地址
[url=][周书轩8][/url]设置HSRP的优先级，该值大的会抢占成Active路由器，默认为100
[url=][周书轩9][/url]设置允许在该路由器优先级是最高时抢占为活动路由器
[url=][周书轩10][/url]设置Hellotime为3秒，Holdtime为10秒，默认即为该值
[url=][周书轩11][/url]配置端口跟踪
