带你使用Nginx实现HTTPS双向验证

2312123www

https单向验证应用广泛想必大家都很熟悉，我已经在一篇博文中分享过，这次来看看Nginx如何实现双向验证。


单向验证与双向验证的区别：

单向验证： 指客户端验证服务器端证书，服务器并不需要验证客户端证书。

双向验证：指客户端验证服务器端证书，而服务器也需要通过CA的公钥证书来验证客户端证书。

详细的握手过程：

单向验证

浏览器发送一个连接请求给安全服务器。

1、服务器将自己的证书，以及同证书相关的信息发送给客户浏览器。

2、客户浏览器检查服务器送过来的证书是否是由自己信赖的CA中心所签发的。如果是，就继续执行协议；如果不是，客户浏览器就给客户一个警告消息：警告客户这个证书不是可以信赖的询问客户是否需要继续。

3、接着客户浏览器比较证书里的消息，例如域名和公钥，与服务器刚刚发送的相关消息是否一致，如果是一致的，客户浏览器认可这个服务器的合法身份。

4、浏览器随机产生一个用于后面通讯的“通话密钥”，然后用服务器的公钥对其加密，然后将加密后的“预主密码”传给服务器。

5、服务器从客户发送过来的密码方案中，选择一种加密程度最高的密码方案，用服务器的私钥加密后通知浏览器。

6、浏览器针对这个密码方案，接着用服务器的公钥加过密后发送给服务器。

7、服务器接收到浏览器送过来的消息，用自己的私钥解密，获得。

8、服务器、浏览器接下来的通讯都是用对称密码方案，使用相同的对称密钥。

双向验证

1、浏览器发送一个连接请求给安全服务器。

2、服务器将自己的证书，以及同证书相关的信息发送给客户浏览器。

3、客户浏览器检查服务器送过来的证书是否是由自己信赖的CA中心所签发的。如果是，就继续执行协议；如果不是，客户浏览器就给客户一个警告消息：警告客户这个证书不是可以信赖的询问客户是否需要继续。

4、接着客户浏览器比较证书里的消息，例如域名和公钥，与服务器刚刚发送的相关消息是否一致，如果是一致的，客户浏览器认可这个服务器的合法身份。

5、服务器要求客户的身份认证，用户可以建立一个随机数然后对其进行数字签名，将这个含有签名的随机数和客户自己的证书以及加密过的“预主密码”一起传给服务器。

6、服务器必须检验客户证书和签名随机数的合法性，具体的合法性验证过程包括：客户的证书使用日期是否有效，为客户提供证书的CA 是否可靠，发行CA 的公钥能否正确解开客户证书的发行CA的数字签名，检查客户的证书是否在证书废止列表（CRL）中。检验如果没有通过，通讯立刻中断；如果验证通过，服务器将用自己的私钥解开加密的“预主密码”，然后执行一系列步骤来产生主通讯密码（客户端也将通过同样的方法产生相同的主通讯密码）。

7、客户浏览器告诉服务器自己所能够支持的通讯对称密码方案。

8、服务器从客户发送过来的密码方案中，选择一种加密程度最高的密码方案，用客户的公钥加过密后通知浏览器。

9、浏览器针对这个密码方案，选择一个通话密钥，接着用服务器的公钥加过密后发送给服务器。

10、服务器接收到浏览器送过来的消息，用自己的私钥解密，获得通话密钥。

11、服务器、浏览器接下来的通讯都是用对称密码方案，使用相同的对称密钥。

一、自建CA，签署证书

1 2 3 4 5 6 7 8 9 10 11

# openssl 配置文件路径 vim /etc/pki/tls/openssl.cnf # 下面只列出配置文件中和自建CA有关的几个关键指令 dir             = /etc/pki/CA # CA的工作目录 database        = $dir/index.txt # 签署证书的数据记录文件 new_certs_dir   = $dir/newcerts # 存放新签署证书的目录 serial          = $dir/serial # 新证书签署号记录文件 certificate     = $dir/ca.crt # CA的证书路径 private_key     = $dir/private/cakey.pem # CA的私钥路径

使用openssl制作CA的自签名证书

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

# 切换到CA的工作目录 cd /etc/pki/CA # 制作CA私钥 (umask 077; openssl genrsa -out private/cakey.pem 2048) # 制作自签名证书 openssl req -new -x509 -key private/cakey.pem  -out ca.crt # 生成数据记录文件，生成签署号记录文件，给文件一个初始号。 touch index.txt touch serial echo '01'> serial # 自建CA完成

准备服务器端证书

1 2 3 4 5 6 7 8

# 制作服务器端私钥 (umask 077; openssl genrsa -out server.key 1024) # 制作服务器端证书申请指定使用sha512算法签名 （默认使用sha1算法） openssl req -new -key server.key -sha512 -out server.csr # 签署证书 openssl ca -in server.csr -out server.crt -days 3650

准备客户端证书

1 2 3 4 5 6 7 8

# 制作客户端私钥 (umask 077; openssl genrsa -out kehuduan.key 1024) # 制作客户端证书申请 openssl req -new -key kehuduan.key -out kehuduan.csr # 签署证书 openssl ca -in kehuduan.csr -out kehuduan.crt -days 3650

注意事项:

1、制作证书时会提示输入密码，设置密码可选，服务器证书和客户端证书密码可以不相同。

2、服务器证书和客户端证书制作时提示输入省份、城市、域名信息等，需保持一致。

3、以下信息根证书需要和客户端证书匹配，否则可能出现签署问题。

             countryName = match
             stateOrProvinceName = match
             organizationName = match
             organizationalUnitName = match

如何指定签署证书的签名算法

1 2 3

openssl req xx -[digest]      Digest to sign with (see openssl dgst -h for list)

查看使用的签名算法:

1 2	# 使用-sha256指定算法 openssl req -new -key server.key -sha256 -out server.csr

二、提供Nginx配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

server {         listen       443;         server_name  pro.server.com;         ssi on;         ssi_silent_errors on;         ssi_types text/shtml;         ssl                  on;         ssl_certificate      /data/server/nginx/ssl/self/server.crt;         ssl_certificate_key  /data/server/nginx/ssl/self/server.key;         ssl_client_certificate /data/server/nginx/ssl/self/ca/ca.crt;         ssl_verify_client on;         ssl_protocols    TLSv1 TLSv1.1 TLSv1.2;         ssl_ciphers ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES256-SHA384:ECDHE-RSA-AES256-SHA384:ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES128-SHA256:ECDHE-RSA-AES128-SHA256:ECDHE-ECDSA-RC4-SHA:!ECDHE-RSA-RC4-SHA:ECDH-ECDSA-RC4-SHA:ECDH-RSA-RC4-SHA:ECDHE-RSA-AES256-SHA:!RC4-SHA:HIGH:!aNULL:!eNULL:!LOW:!3DES:!MD5:!EXP:!CBC:!EDH:!kEDH:!PSK:!SRP:!kECDH;         ssl_prefer_server_ciphers On;         index index.html index.htm index.php;         root /data/www;         location ~ .*\.(php|php5)?$         {                 #fastcgi_pass  unix:/tmp/php-cgi.sock;                 fastcgi_pass  127.0.0.1:9000;                 fastcgi_index index.php;                 include fastcgi.conf;         }         location ~ .*\.(gif|jpg|jpeg|png|bmp|swf)$         {                 expires 30d;         }         location ~ .*\.(js|css)?$         {                 expires 1h;         } ###this is to use open website lianjie like on apache##         location / {                 if (!-e $request_filename) {                         rewrite ^(.*)$ /index.php?s=$1 last;                         break;                 }                  keepalive_timeout  0;         }         location ~ /.svn/ {         deny all;         } ###end##         include /data/server/nginx/conf/rewrite/test.conf;         access_log /log/nginx/access/access.log; }

客户端证书格式转换

1 2	# 将文本格式的证书转换成可以导入浏览器的证书 openssl pkcs12 -export -clcerts -in client.crt -inkey client.key -out client.p12

三、将证书导入浏览器，这里以Chrome为例

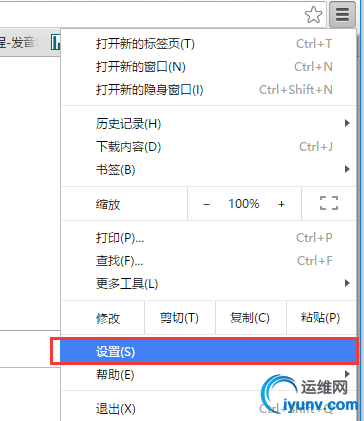

1、在浏览器窗口右上角找到设置

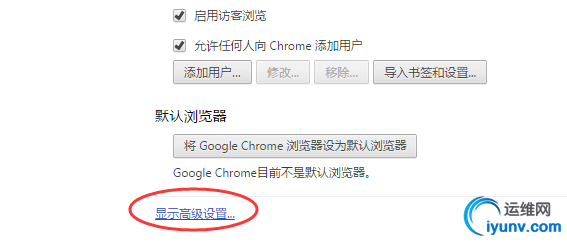

2、在设置窗口中找到高级设置


3、找到管理证书

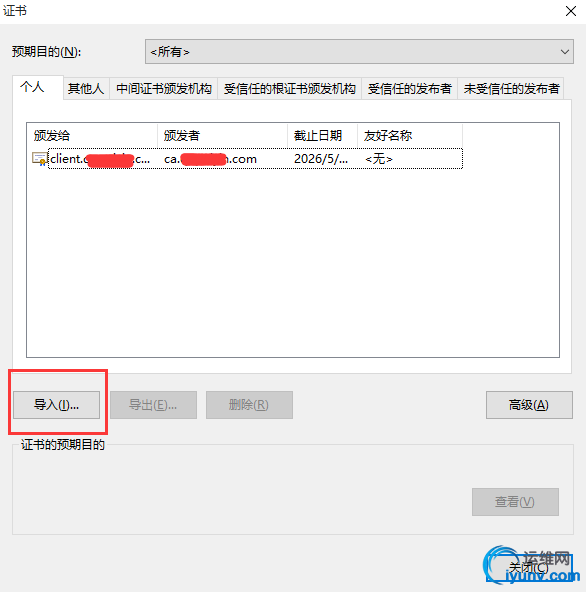

4、点击导入证书，然后选择证书路径就可以了

5、在导入证书之后就可以正常访问到服务器数据了

6、如果没有成功导入客户端证书就访问服务器的话，那么服务器验证客户端证书这步就会失败，然后返回如下错误

由于用的是自签证书不被公有CA信任，所以https那里会有红叉。
