修改CentOs7 上Docker默认文件系统DeviceMapper为OverlayFS

21232asa

最近一直在研究Mesos, Marathon跟Docker结合的容器云平台，Mesos 框架已经搭好，并且Marathon也可以实现简单的Docker应用管理了，然后今天尝试搭建一下mesosphere公司的DC/OS平台（https://dcos.io/），利用这个平台可以很容易实现基于容器的云计算平台的资源调度，管理，应用分配，负载均衡，动态扩展，故障转移等。DC/OS底层系统也是基于Docker的，根据官方文档建议，我们把CentOS7系统上Docker默认的文件系统DeviceMapper改为OverlayFS。
Docker最开始支持的文件系统是Aufs的，是一种Union File System,原理就是将多个目录挂在到同一个虚拟目录下，整个文件系统是一个分层的概念，请看图：

然后RedHat系列的系统是不支持Aufs的，当Docker变得越来越流行的时候，RedHat公司发行我也得插一脚进去，然后RedHat公司就对这个Aufs研究了一下，然后说“恩，我们牛逼，我要开发一套新的文件系统用来运行Docker”。后来这套系统就是基于自家的在kernel2.6之后被引进的DeviceMapper技术。主要用到Docker上的就是Snapshot和Thinly-provisioned Snapshot, 这个Snapshot在LVM逻辑卷管理场景下用来创建虚拟快照的，Thin-Provisioning是一项利用虚拟化方法减少物理存储部署的技术，可最大限度提升存储空间利用率。当这两个技术结合起来就是DeviceMapper给RedHat系统实现Docker文件系统的最后方案了。其实这个方案也是基于分层的理论给每一层镜像创建快照。如图：

然而DeviceMapper的性能并不是那么的好，DC/OS官网给出的解释是会出现unknown issue并且不能再Docker里面运行Docker，DeviceMapper默认情况下创建loop-lvm的方式来构建镜像和容器的snapshots。但是在生产环境下Docker官方建议采用直连的lvm卷来构建镜像和容器，然后在启动Docker Daemon的时候使用如下方式来加载：

1 2 3 4 5

{      "storage-driver": "devicemapper",      "storage-opts": [         "dm.thinpooldev=/dev/mapper/docker-thinpool",         "dm.use_deferred_removal=true"      ] }

在系统里运行docker info即可查看到使用的是什么文件系统：
这是Cent6.5系统的，发现使用的是devicemapper，而且Data File是loop0：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

# docker info Containers: 11 Images: 63 Storage Driver: devicemapper Pool Name: docker-252:1-679218-pool Pool Blocksize: 65.54 kB Backing Filesystem: extfs Data file: /dev/loop0 Metadata file: /dev/loop1 Data Space Used: 2.221 GB Data Space Total: 107.4 GB Data Space Available: 9.648 GB Metadata Space Used: 4.166 MB Metadata Space Total: 2.147 GB Metadata Space Available: 2.143 GB Udev Sync Supported: true Deferred Removal Enabled: false Data loop file: /var/lib/docker/devicemapper/devicemapper/data Metadata loop file: /var/lib/docker/devicemapper/devicemapper/metadata Library Version: 1.02.95-RHEL6 (2015-09-08) Execution Driver: native-0.2 Logging Driver: json-file Kernel Version: 2.6.32-573.22.1.el6.x86_64 Operating System: <unknown> CPUs: 2 Total Memory: 2.819 GiB Name: bastion.shanker ID: SJVK:KAXO:ZDAB:XWSM:O45I:EF6U:GE2T:RU3Y:NW6B:K4IQ:DYEN:B4BJ

这台是Ubuntu12.04的,使用的Aufs系统：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

# docker info Containers: 1 Running: 0 Paused: 0 Stopped: 1 Images: 38 Server Version: 1.10.3 Storage Driver: aufs Root Dir: /var/lib/docker/aufs Backing Filesystem: extfs Dirs: 101 Dirperm1 Supported: false Execution Driver: native-0.2 Logging Driver: json-file Plugins: Volume: local Network: host bridge null Kernel Version: 3.13.0-24-generic Operating System: Ubuntu 14.04.1 LTS OSType: linux Architecture: x86_64 CPUs: 1 Total Memory: 1.463 GiB Name: dbslave.shanker ID: IDR4:IA4B:3GDE:O6KF:IACI:BQE2:5SJL:25CA:4KV3:OCIG:RGYC:N22G Username: shanker Registry: https://index.docker.io/v1/ WARNING: No swap limit support

这台是CentOS7.2系统，使用的是我更改后的OverlayFS系统：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

# docker info Containers: 3 Running: 0 Paused: 0 Stopped: 3 Images: 5 Server Version: 1.11.1 Storage Driver: overlay Backing Filesystem: xfs Logging Driver: json-file Cgroup Driver: cgroupfs Plugins: Volume: local Network: bridge null host Kernel Version: 3.10.0-327.18.2.el7.x86_64 Operating System: CentOS Linux 7 (Core) OSType: linux Architecture: x86_64 CPUs: 1 Total Memory: 3.703 GiB Name: ukcent2.novalocal ID: 7Q46:GGPP:HOLP:5ICX:WXV7:ZC73:S45I:HVC2:UEWX:FL6L:DMSC:TVYH Docker Root Dir: /var/lib/docker Debug mode (client): false Debug mode (server): false Registry: https://index.docker.io/v1/

然后我们今天要做的是放弃DeviceMapper，使用OverlayFS来作为默认的存储系统。首先要升级到CentOS7.2，有一个XFS的Bug在7.2系统被修复了。


1.    将OverlayFS加到module目录下

1	echo "overlay" > /etc/modules-load.d/overlay.conf

2.    reboot 系统，执行lsmod看时候看到overlay

1 2	# lsmod | grep over overlay                42451  0

3.    将Docker源添加到系统里

1 2 3 4 5 6 7 8

cat >/etc/yum.repos.d/docker.repo<<E [dockerrepo] name=Docker Repository baseurl=https://yum.dockerproject.org/repo/main/centos/$releasever/ enabled=1 gpgcheck=1 gpgkey=https://yum.dockerproject.org/gpg E

4.    配置Docker Daemon用OverlayFS启动

1 2 3 4 5 6

sudo mkdir -p /etc/systemd/system/docker.service.d sudo cat >/etc/systemd/system/docker.service.d/override.conf <<E [Service] ExecStart= ExecStart=/usr/bin/docker daemon --storage-driver=overlay -H fd:// E

5.    安装Docker，设置开机自启动

1 2 3

sudo yum -y install docker-engine sudo sysctemctl start docker sudo systemctl enable docker

6.    Docker info 看一下，如果看到

1	Storage Driver: overlay

那就证明更改成功，已经从Devicemapper换到了ovelay了。

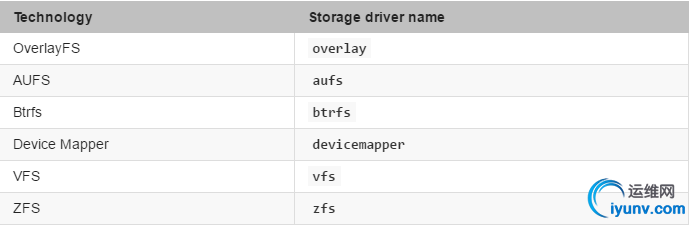

附：Docker目前支持的文件系统


参考：
https://docs.docker.com/engine/u ... iver/selectadriver/
https://docs.docker.com/engine/u ... driver/aufs-driver/
https://dcos.io/docs/1.7/adminis ... equirements/#docker
http://coolshell.cn/articles/17200.html
