CCNA实验五 配置路由器为DHCP服务器

hnlyoxcawg

CCNA实验五 配置路由器为DHCP服务器

环境： Windos XP ，GNS3.0.7

目的：实践如何配置路由器为DHCP服务器

实验A：

　　 1、开始首先安装Loopback 0虚拟网卡，然后配置它自动获得IP地址：
　　
　　 打开GNS新建一个工程，创建拓扑：
　　
　　 右键Colud “Loopback0”选择“配置”进行如下操作：
　　
　　
接着连接设备启动R1，查看的console端口为2000：



2、打开cmd命令，输入“telnet 127.0.0.1 2000 ”登录到路由器R1并配置，命令如下
Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#enable pass cisco
R1(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10 //配置dhcp不分发的IP地址
R1(config)#ip dhcp pool dhcp //创建一个地址池叫dhcp
R1(dhcp-config)#network 192.168.2.0 255.255.255.0 //配置地址池中的网段
R1(dhcp-config)#default-router 192.168.2.1 //配置默认网关
R1(dhcp-config)#dns-server 192.168.2.1 //配置DNS服务器
R1(dhcp-config)#lease 200 //配置地址池中的IP地址的租期
R1(dhcp-config)#end
R1#conf t
R1(config)#int fa0/0 //进入fa0/0接口
R1(config-if)#ip add 192.168.2.1 255.255.255.0 //配置接口的地址192.168.2.0/24
R1(config-if)#no shutdown //开启接口
R1(config-if)#end //退出



3、回到物理机，打开cmd命令行，输入ipconfig /renew:查看Loopback 0网卡地址的变化

在路由器R1上输入Show ip dhcp binding 与 show ip dhcp pool查看dhcp地址池租约信息：

实验A成功，客户端已从R1获得IP地址。



实验B：




拓扑图如下：


说明：
1、本地的Loopback 0 网卡配置成自动获取IP地址
2、拓扑图中的Cloud “Loopback0”与实验A中的配置相同
3、R1依然作为DHCP服务器，“Loopback0“作为客户端
  4、R1的console端口为2000
5、R2的console端口为2001

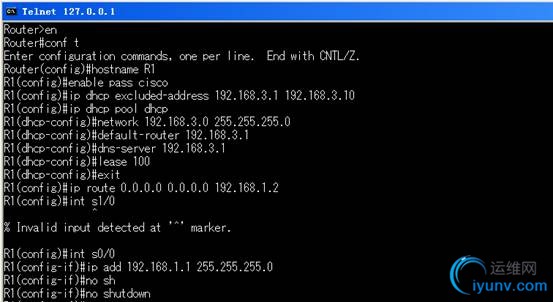

1、R1的配置打开cmd命令行输入“telnet 127.0.0.1 2000“登录R1进行如下操作：
Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#enable pass cisco
R1(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.10
R1(config)#ip dhcp pool dhcp
R1(dhcp-config)#network 192.168.3.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.3.1
R1(dhcp-config)#dns-server 192.168.3.1
R1(dhcp-config)#lease 100
R1(dhcp-config)#end
R1#conf t
R1(config)#int s1/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2 //配置默认路由指向R2的s1/0口,目的是使R1的数据包能够通过R2到达客户端。




2、R2的配置打开cmd命令行输入“telnet 127.0.0.1 2001“登录R2进行如下操作：
　　
Router>en
Router#conf t
Router(config)#hostname R2
R2(config)#enable pass cisco
R2(config)#int s1/0
R2(config-if)#ip add 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#int fa 0/0
R2(config-if)#ip add 192.168.3.1 255.255.255.0
R2(config-if)#ip helper-address 192.168.1.1 //配置R2的fa0/0端口向R1发送UDP广播包，因为DHCP是基于UDP协议的服务，其实就是把fa0/0口配置成中继代理，代表客户端向DHCP服务器请求IP地址.
R2(config-if)#no sh
R2(config-if)#end
  R2#ping 192.168.1.1 //测试与R1的连通性

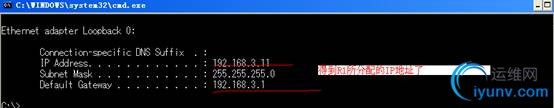

3、回到物理机上打开cmd命令行，输入ipconfig /renew 查看Loopback 0网卡IP的变化：

查看R1的DHCP地址池信息：

实验B成功。客户端能通过R2向R1请求到IP地址。
