CCNA实验九 通过三层交换机实现vlan间路由

efdzclyvfd

　　 CCNA实验九 通过三层交换机实现vlan间路由
环境： Windows XP 、GNS3.0.7 、VPCS.exe

目的：通过三层交换机实现不同vlan间的通信。

步骤：

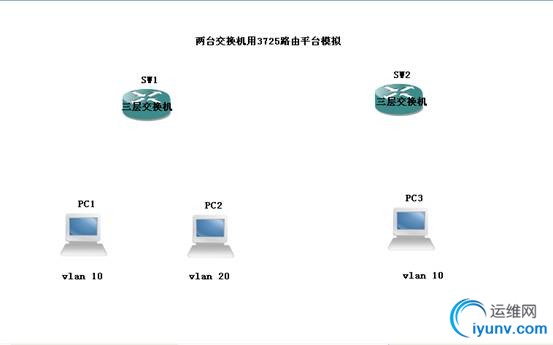

打开GNS创建新工程，拓扑如下：

1、 首先分别配置SW1和SW2，为它们添加交换模块，首先右键单击“SW1”选择“配置”如下：


　　
　　 对SW2的配置和SW1是一样的.因为要telnet到设备所要还要查看SW1和SW的console端口号分别为:2002,2003。
　　

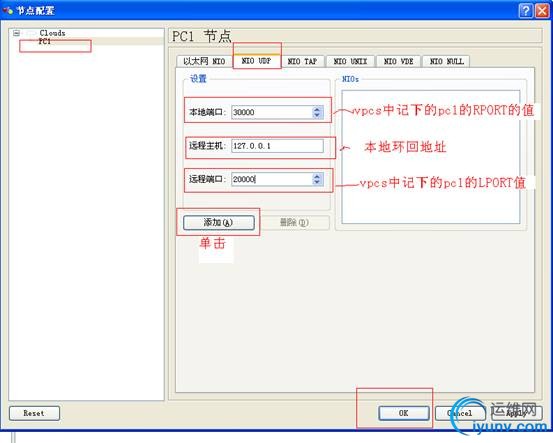

　　2、配置VPC，运行VPCS.exe然后输入show命令，分别记下pc1、pc2、pc3的RPORT和LPORT值，接着返回GNS右键单击“PC1”选择“配置”如下操作：
　　

PC2、PC3的配置和PC1一样，只要把对应的pc端口输入即可。




3、配置完成后连接设备：






　　4、配置SW1,打开CMD命令行输入”telnet 127.0.0.1 2002”登录到SW1进行操作：
Router>en //进入特权模式
Router#conf t //进入全局配置模式
Router(config)#host SW1 //配置设备名称
SW1(config)#vlan 10 //创建vlan 10
SW1(config-vlan)#name v10 //给vlan 10 配置名称
SW1(config-vlan)#vlan 20
SW1(config-vlan)#name v20
SW1(config-vlan)#exit //退出vlan配置模式
SW1(config)#int fa1/1 //进入fa1/1的接口
SW1(config-if)#switchport mode acc //配置接口为接入模式
SW1(config-if)#switchport acc vlan 10 //把接口加入vlan 10
SW1(config-if)#no sh //开启接口
SW1(config-if)#exit //退出
SW1(config)#int fa1/2
SW1(config-if)#switchport mode acc
SW1(config-if)#switchport acc vlan 20
SW1(config-if)#no sh
SW1(config-if)#exit
SW1(config)#int fa1/3
SW1(config-if)#switchport mode trunk //配置fa1/3接口为中继模式,让链路承载多个vlan

SW1(config-if)#no sh

SW1(config-if)#exit

SW1(config)#int vlan 10 //进入vlan 10的虚拟接口模式
  SW1(config-if)#ip add 192.168.1.254 255.255.255.0 //配置虚拟接口的IP地址它 是用来作pc默认网关的，注意网段与所在vlan的pc相同。

SW1(config-if)#no sh //开启虚拟接口
SW1(config-if)#exit //退出虚拟接口
SW1(config)#int vlan 20
SW1(config-if)#ip add 192.168.2.254 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#end
SW1(config)#show vlan-switch //显示当前vlan配置
SW1(config)#show ip int brief //显示当前所有接口的状态




　　
　　

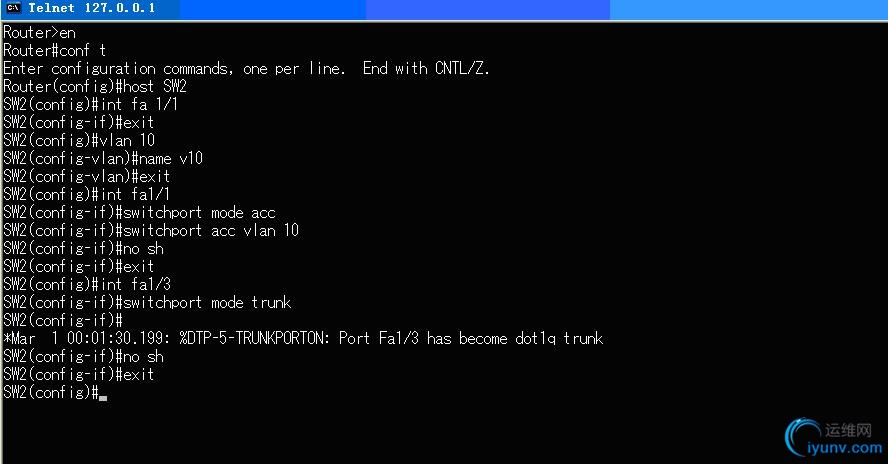

　　5、配置SW2，打开CMD命令行输入“127.0.0.1 2003“登录到SW2进行操作：
Router>en
Router#conf t
Router(config)#host SW2
　　SW2(config)#vlan 10

　　SW2(config-vlan)#name v10
SW2(config-vlan)#exit
SW2(config)#int fa1/1
SW2(config-if)#switchport mode acc
SW2(config-if)#switchport acc vlan 10
SW2(config-if)#no sh
SW2(config-if)#exit
SW2(config)#int fa1/3
SW2(config-if)#switchport mode trunk //配置接口为中继模式,让链路承多vlan
SW2(config-if)#no sh
SW2(config-if)#exit
SW2(config)#show vlan-switch

　　





6、配置VPC，运行VPCS.exe进行操作（注意每台PC的网关与虚拟vlan接口的关系）

　　7、进行测试：
　　
　　至此实验完成
