华为T2000网管系统分析(6)

77452v3iii

6 数据通信机制分析
6.1 T2000 和设备之间
尽管大多数厂家都支持 SNMP 协议和设备通信，但华为似乎并没有在其网管主力采用。

由于没有设备可以抓包，未能进一步研究 T2000 和设备之间通信协议。
6.2 客户端和服务端之间
T2000 系统客户端和服务端全部使用 TCP 协议通信，为安全起见，还支持 SSL 加密通信，用户可在登录时选择是否使用 SSL 登录。应用层协议主要以 CORBA 为主。

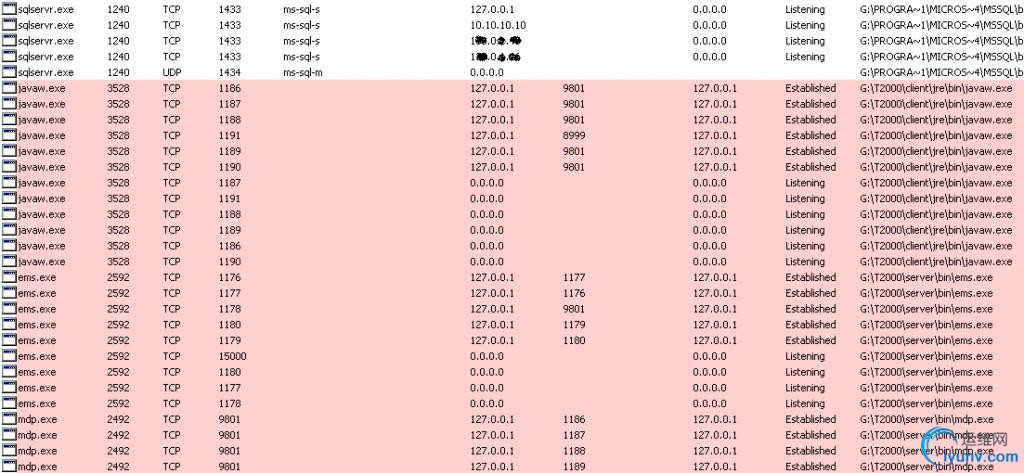

在本机建立服务端并打开一个客户端后的端口占用及连接情况





以上通信端口之间的连接状况可以看出， mdp 消息分发中心和很多服务进程以及客户端有连接，起到通信总线的作用；另外，有些进程，比如 ems.exe ，自己和自己还建立了 TCP 连接，就不知道是什么目的了。
另外一个需要注意的是， sqlserver 服务平时没有和服务端以及客户端建立连接，这说明服务端平时自行保持数据（可能使用了内存数据库），所以没有和网络数据库建立长连接，只在初始化和持久化的时候才建立连接？

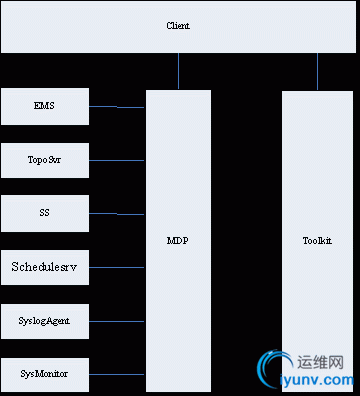

除了自相连接外，稳定的 TCP 连接如下图：


mdp 作为所有连接的中心，起到一个中心消息交换机的作用； toolkit 作为一个较独立的模块，可直接和 client 通信。

对本机通信数据进行抓包，可以看出，客户端不做什么操作的话，客户端只和服务端 mdp 和 toolkit 进程有较频繁的 TCP 数据交互：


除了上面的通信数据 ( 客户端和 toolkit 之间 ) 之外，还有下面的典型通信数据 ( 客户端和 mdp 之间 ) ：


具体通信数据含义？ …… 未知。
6.3 服务端进程之间
mdp 消息分发中心作为各服务以及客户端之间通信的桥梁，其他模块通过 mdp 相互通信，形成一个星型的通信架构。这个结构特别适合大型分布应用系统的开发，高性能，高扩展性；但结构复杂，开发费时，需要很好的架构设计以及完善的测试，才能保证稳定可靠的运行。
7 后记
华为以其庞大的人力﹑财力，多年悉心打造了一个网管平台，在业内赢得了良好的口碑，树立了网管领域的一个标杆，别的中小型厂家，往往只能采用学习借鉴的态度，尽力在功能﹑架构方面向其靠拢。考虑到华为的规模（单纯网管开发团队就有几百人以上）﹑财力（有能力购买象 iLog jtgo 这样的专业图形库），估计相当一段时间内，国内还没有哪个厂商的网管能全面达到华为网管的层次，不过这并不妨碍我们学习研究华为网管，借鉴它的架构和功能，提高自身的开发能力。
本文对华为网管的研究，还处于较表面的层次，并且着重于系统架构 ﹑ 开发方式的研究，这对别的大中型系统开发，有较大的借鉴作用；至于功能性方面，对同样开发电信设备网管的朋友，有更大的参考价值，有兴趣的话，亦可以进一步深入研究。
