华为T2000网管系统分析(3)

布凡3370

3 运行分析
3.1 主要服务进程
打开T2000服务端后，可以在T2000系统监视客户端里面查看到服务的分类情况：

1）Ems server是管理传输业务的进程。其中所有功能模块共用支撑部分－管理信息树（MIT：即管理对象的实例），以及持久化机制（Persistence Mechanism）。作为协议适配器的Adapter，完成多种通讯协议的适配

2）Topo Server是一个拓扑数据管理进程，管理设备数据的视图，实现不同网管产品的集成
3）Security Server （Ss）是一个完成安全管理功能的进程，常用功能包括用户管理，用户组管理，域管理，日志管理等
4）Syslog Agent 日志服务转发代理
5）Toolkit Server 网元升级服务
6）Schedulesrv Server 调度服务器，定时任务

以上服务都可以在服务端bin目录里找到这些服务对应的应用程序。值得注意的是，T2000并未把这些服务注册为windows服务。

还有几个基于Corba的北向接口相关的服务（默认没有启动）：
1） 北向安全接口
2） SNMP接口，trap转发
3） 命名服务，name service
通知服务，notify service
上面最后两个服务是通用的服务，ACE/TAO附带有实例实现。
3.3 系统资源占用
可以在任务管理器看到T2000相关进程资源占用情况：


其中网元服务ems.exe线程数最多，内存占用也较大，是最主要的服务程序。
Javaw.exe是java客户端进程。
Sysmonitor.exe是系统监控客户端进程。
ss.exe是安全服务器。
Schedulesrv.exe是定时调度服务器。
Toolkit.exe是网元升级软件。
Toposvr.exe是拓补服务器。
Syslogagent.exe是syslog agent服务。
Ems.exe是网元服务器，管理网元设备
Mdp.exe 消息分发中心，相当于通信总线

3.2 系统对外接口和架构
T2000开放的接口：

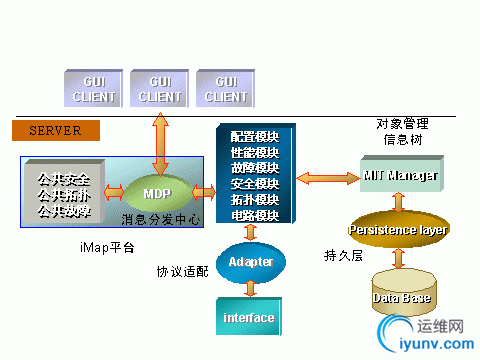

T2000的体系结构及各部分间关系：


请特别注意ＭＤＰ（消息分发中心）机制，很多大型网游服务端，如果逻辑服务器﹑地图服务器等较多的话，也常采用这种通信总线的机制，以减少各个服务器之间的相互连接数。
