XenDesktop5.x/XenApp6.x访问数据流

221rrere

Citrix的XenDesktop5.x和XenApp6.5的打开桌面或者应用也就分钟级的时间，但是在这其中整体系统的数据流是比较复杂的，了解这些数据流程有助于我们排错。这是我2013年在一个项目上，根据网上文档整理的。这个项目基于XenDesktop5.6和XenApp6.5嵌套部署，底层采用XenServer。
虚拟桌面访问数据流

虚拟桌面和虚拟应用嵌套数据流

其中在虚拟桌面的访问中，有多个流程。下面我将详细描述着这些流程。

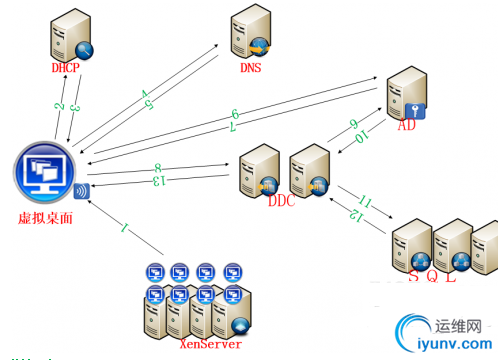

虚拟桌面注册数据流程

详细流程：

• XenServer给VDA（虚拟桌面）启动电源，虚拟桌面开机启动；
• VDA开机之后就会在一个vlan内发广播，请求DHCP服务分配ip地址；
• DHCP收到这个请求的广播包之后，会在自己的地址池里面随机拿一个ip地址，封装在返回的数据包里面。VDA接受数据包获得ip地址。
• 通过DNS解析DDC IP地址；【查找DDC的FQDN：当虚拟机上Citrix Desktop Service服务启动后，VDA会查询注册表ListOfDDCs项（HKLM\SOFTWARE\Citrix\VirtualDesktopAgent\ListOfDDCs），以获取DDC的地址，其值类似于“DDC1.xxx.com  DDC2.xxx.com”，多个DDC的FQDN值之间以空格隔开。】
• DNS返回DDC ip地址；
• 检验DDC合法性：VDA拿到ListOfDDCs键值后，会同时向AD检验DDC的FQDN是否合法。
• 验证通过后，AD将合法的DDC对应的SID返回给VDA。
• 发起注册请求：VDA根据AD的检验结果，得出最终可用于注册的DDC FQDN，若存在多个合法值，则随机选择其中一个DDC，调用其IRegistrar接口向其发起注册请求。
• 校验VDA合法性：DDC收到VDA的注册请求后，向AD检验VDA的FQDN是否合法；
• 验证通过后，AD将VDA对应的SID返回给DDC，DDC与VDA机器完成互信。
• 向数据库检查VDA是否归属DG：DDC检查VDA是否归属于自身Farm的某个DG（Desktop Group）下；
• 数据库返回信息。
• 下发配置：DDC向VDA下发Policy配置，其中包括Farm、DG等配置信息。更新：Farm下各DDC间更新虚拟机注册状态为“Ready”，至此，注册流程结束。

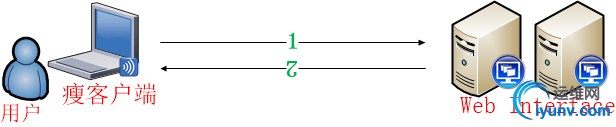

访问WI界面

    虚拟桌面桌面注册之后，状态显示已就绪，那么用户就可以访问虚拟桌面并进行使用了。在这一过程中，根据登录流程的关键步骤，将整个流程分为4个阶段：访问WI界面、获取VM列表、下载ICA文件、登录VM，下面详细介绍这4步。

用户插入智能卡后，瘦客户端通过浏览器（如https://xxx.com）发送登陆请求，通过负载均衡，选择一个WI，并将WI界面返回给瘦客户端的显示界面上。

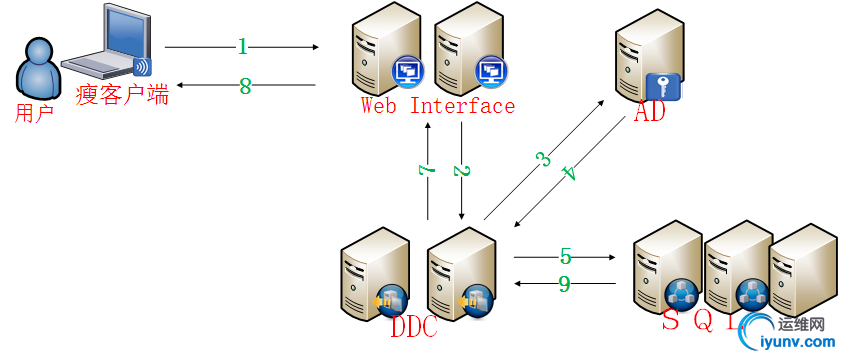

获取VM列表

流程介绍：

• WI登陆：用户在显示器上看到WI登录界面后，点击“虚拟桌面”图标，瘦客会将用户身份证书传递给Citrix Web Interface站点；

• WI将用户身份证书信息传递给DDC；

• DDC收到请求后，向AD验证域帐号是否合法；

• AD将信息发给LDAP验证；

• LDAP返回结果；

• AD将结果返回给DDC。

• DDC在DB中查询虚拟机列表；

• DB返回给DDC；

• DDC向WI返回信息；

• WI向Client呈现虚拟机图标。

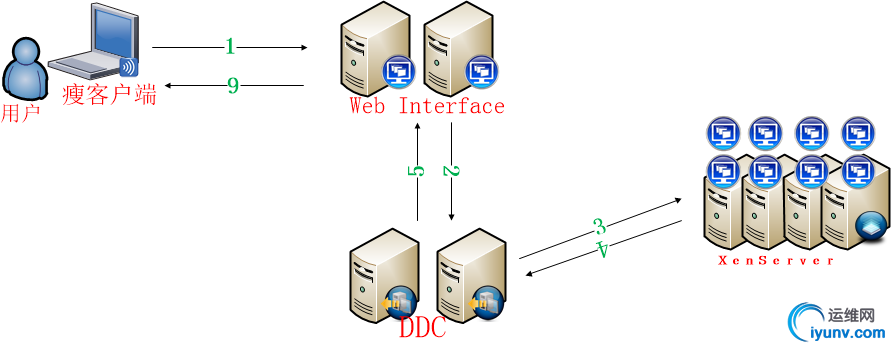

下载ICA文件

详细流程：

1.      点击虚拟机：用户在客户端上点击其中一台虚拟机，登录请求发送到WI。

2.      获取信息：WI向DDC发起三次请求，获取组装ICA文件所需的三样东西：Address Ticket（在内网访问环境中，该项为虚拟机IP）、Logon Ticket、Launch Ref。

a.       Address Ticket：

   a)  WI向DDC发起第一次请求，以获取虚拟机IP地址。

   b)  DDC收到请求后，向DB查询虚拟机IP，这个IP是注册时填入DB的。

   c)   Prepare Session：DDC通过WCF调用虚拟机VDA的ISessionManager接口，让虚拟机PrepareSession以断开所有其它连接（在这一步，旧连接会断开，但也有例外，如果旧连接使用的帐号权限比新连接使用的帐号权限高，则无法断开旧连接）。

   d)  DDC将IP信息返回给WI。

   e)  WI根据自身的配置项比较，可判断出本次连接是外网连接还是内网连接，如果是内网连接，则获取虚拟机IP流程结束，如果是外网流程，则继续第6步。

   f)    WI继续访问DDC的STA服务，将虚拟机IP信息向STA寄存，换回一个Address Ticket。

b.       Logon Ticket：

WI向DDC发起第二次请求，访问DDC的STA服务，将该次用户在WI传输的身份信息向STA寄存，换回一个Logon Ticket。

c.        Launch Ref：

WI向DDC发起第三次请求，DDC直接向WI发回一个Launch Ref，该信息是标识本次连接的有效期。

3、组装ICA文件：WI拿到了AddressTicket（在内网访问环境中，该项为虚拟机IP）、Logon Ticket、Launch Ref后，将其组装为一个ICA文件，并传递给客户端。

登录VM

详细流程：

1.      客户端上的receiver负责解析ICA文件，并根据ICA文件的内容发起连接请求。若是外网访问，则ICA文件中记录的是NetScaler的AG FQDN信息，连接请求发至NetScaler的AG，流程按顺序往下走；若是内网访问，则ICA文件中记录的是虚拟机的IP信息，客户端直连虚拟机。

2.      登录虚拟机：虚拟机收到连接请求后，需要执行三个步骤：Logon Ticket验证，License验证，登录。

  1)       Logon Ticket验证：

   a)       VDA获取到请求中包含的Logon Ticket信息后，调用接受其注册的DDC的ITicketing接口，并将Logon Ticket作为参数传递过去。

   b)       DDC接收到调用请求后，向STA服务校验Logon Ticket是否有效。由于金航的项目是智能卡传递，所以向STA服务校验是不成功的，校验无效，则向AD-LADAP进行再次的身份验证，将换回来的域帐号信息发回给DDC。

  2)       License验证：

   a)       换取了登录信息后，DDC向License发起请求，以验证当前是否有License空闲连接数可用。

   b)       License查询当前的License使用情况，返回是否有空闲连接数可用。

  3)       登录：

   a)       验证完了Logon Ticket，License后，将DDC发回来的域帐号信息、当前配置的DDC Policy发送给VDA

   b)       VDA收到域帐号信息后，XP下是通过Citrix的picagina.dll负责将域帐号信息贴在登录窗口，以完成登录，WIN7下是通过Windows的Credential Provider API完成的。

   c)       登录进入系统后，VDA将DDC发送过来的Policy（策略：包括windows组策略和citrix的IMA策略）在本地应用。

3、最后，VDA向DDC更新其状态为“使用中”，并更新数据库，至此，登录流程结束。

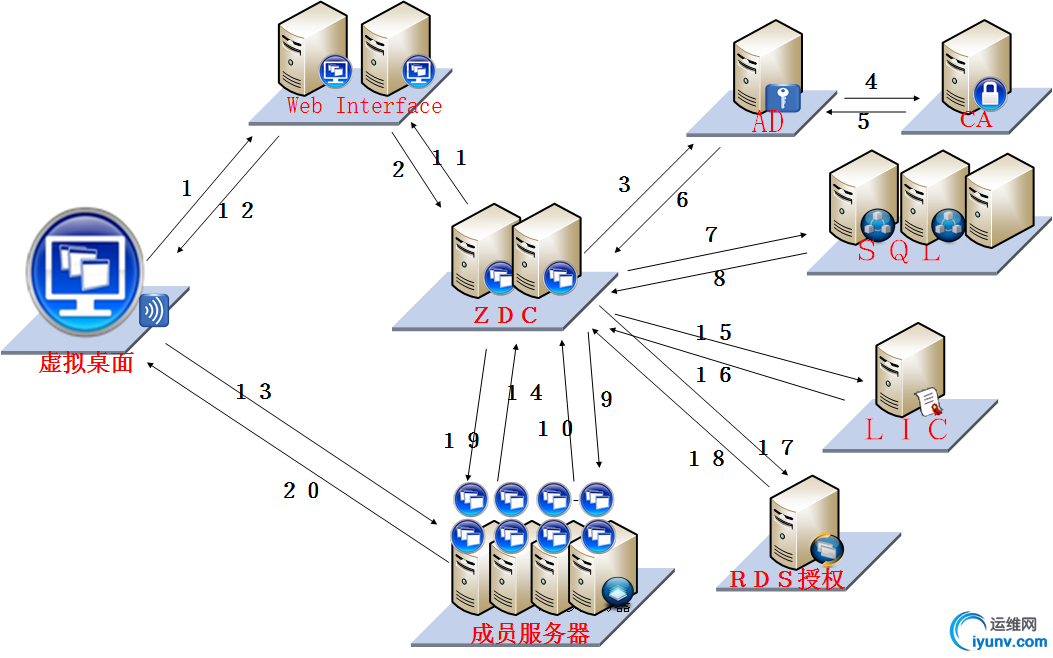

虚拟应用架构图

1、             用户的虚拟桌面里面右键Citrix联机插件或者在开始所有程序那里点开所需要访问的应用程序图标，Citrix联机插件接受到用户的指令后，通过HTTPS协议走SSL加密的通道和443端口将用户证书传递到Citrix Web Interface站点；【技术细节：虚拟桌面里会安装Client证书，Citrix Web Interface站点会安装一个Server证书，在用户发起请求的时候，Client证书与Server证书会先确认对方是它相连接的，而不是第三方冒充的。相互确认之后，Client证书与Server证书会交换session key，用于连接后数据的传输加密和hash校验。Client证书与Server证书加密（内容加密）之后，再走SSL加密（通道加密）】
2、             CitrixWeb Interface将用户身份证书通过XML Broker TCP 80和443端口传输到XenApp服务器中IMA服务，IMA服务将用户身份证书传递给本地的Lsass.exe进程；
3、             XenApp服务器中Lsass.exe将用户验证信息传递给域控制器进行身份验证；
4、             域控传给LDAP服务器；
5、             LDAP返回结果；
6、             AD将身份验证结果返回给XenApp服务器的Lsass.exe，然后传递给IMA服务；
7、             XenApp去数据库枚举应用列表；
8、             数据库返回应用列表；
9、             根据结果信息查看应用在那个FARM；
10、         成员服务器返回结果；
11、         XenApp服务器中的IMA服务将身份验证结果及XenApp发布应用列表和策略通过XML Broker返回给Web interface站点服务器；
12、         WebInterface站点将身份验证结果及XenApp发布应用列表和策略返回给客户端（citrix Receiver或浏览器）指定客户端需要访问的XenApp服务器，并传输ICA文件到客户端；
13、         客户端通过Receiver或者online plug-in打开ICA文件，访问发布的应用程序（citrix Receiver-Web Interface-XenApp Farm）；
14、         XenApp服务器访问XenApp服务器ZDC寻求验证信息；
15、         XenAppZDC发送请求到licensing服务器上看是否有空余的授权；
16、         Licensing服务器返回可用License查询结果给ZDC；
17、         XenAppZDC去RDS服务器产看是否有终端授权许可；
18、         RDS返回许可；
19、         ZDC返回信息给XenApp成员服务器；
20、         XenApp与客户端建立会话，并启动应用程序；
