高可用集群之heartbeat v2--基于CRM进行资源管理

221rrere

CRM：Cluster Resource Management，集群资源管理
crmd：作为进程运行，监控一个端口5560/tcp/mgmtd，提供管理API
    GUI：图形化管理界面

    CLI：命令行管理


集群节点超过两个（奇数个），集群分裂时，某一个子集群的法定票数超过半数，可认为自己正常

---

启用crm
# vim /etc/ha.d/haresources，添加

crm respawn

crm和haresource不兼容，使用crm的同时想使用haresources怎么解决？
/usr/lib/heartbeat/haresources2cib.py（依赖ha_propagate自动完成配置文件同步,可手动执行）可以将haresources转化为cib格式的集群信息库，供crm使用，转化后存储在/var/lib/heartbeat/crm目录中，ha_propagate
CIB:Cluster Information Base，集群信息库，xml格式
/usr/lib/heartbeat/haresources2cib.py /etc/ha.d/haresources


配置文件同步
# /usr/lib/heartbeat/ha_propagate
Propagating HA configuration files to node node2.hiyang.com.
ha.cf                                                     100%   10KB  10.4KB/s   00:00
authkeys                                                  100%  691     0.7KB/s   00:00

arp欺骗/usr/lib/heartbeat/send_arp

---

crm命令行工具
cibadmin 管理cib信息库工具
crm_verify 校验cid的xml格式的配置文件
# crm_verify -L -V

crm_mon 监控heartbeat，有DC信息
crm_resource crm 资源配置工具
crm_standby
    --node-uname (-U) <node_uname>
crm_attribute 配置crm的属性

crm_sh crm的shell

Cluster Resources Management的进化
haresources --> crm --> pacemaker

---

---

hb_gui
1 查看heartbeat的版本
# rpm -q heartbeat
heartbeat-2.1.4
2 下载hb_gui

网址：http://fedoraproject.org/wiki/EPEL --> EPEL 5:x86_64
# wget https://dl.fedoraproject.org/pub ... 4-11.el5.x86_64.rpm

3 安装hb_gui
# yum localinstall -y heartbeat-gui-2.1.4-11.el5.x86_64.rpm

4 登陆账号
# tail -n 1 /etc/passwd
hacluster:x:101:160:heartbeat user:/var/lib/heartbeat/cores/hacluster:/sbin/nologin
配置密码
# passwd hacluster


5 启动hb_gui，此处我使用的是Xshell，运行hb_gui需要Xmanger，无Xmanager也会报错。
# hb_gui &

6 集群的配置信息说明
No Quorum Policy：不满足法定票数时的策略，默认为stop；还有ignore，freeze
Symmetric Cluster：对称集群（左对称），故障时，资源可以根据设定的顺序，转移到其他任意的节点上；非对称集群，故障时，资源只能转移到指定的节点上
Stonith Enabled：启用stonith设备
Default Resourses Stickiness：默认资源粘性为0；运行在任意节点都可以
    资源粘性用来定义资源是否倾向于留在此节点；


7 创建资源注意：
1）先通过# crm_mon 查看DC运行在那个节点上，运行# hb_gui时要连接到DC上，新增或修改的配置和资源才能正常同步到其他节点上。
2）创建一组资源时，先添加组，在添加组内的资源;注意各资源的顺序应和资源的启动顺序一致
3）修改配置或添加资源后，要清理之前的状态信息；否则，若之前有错误的状态信息，会影响资源的启动

    方法：右键单击 --> cleanup resource
4）master/slave，clone是在native基础上创建的

---

8 例子，此处添加fip，nfs，httpd资源，通过组将资源约束在一起
8.1 添加fip资源，添加到webservice组中，将fip绑定到eth0和设置了掩码
，

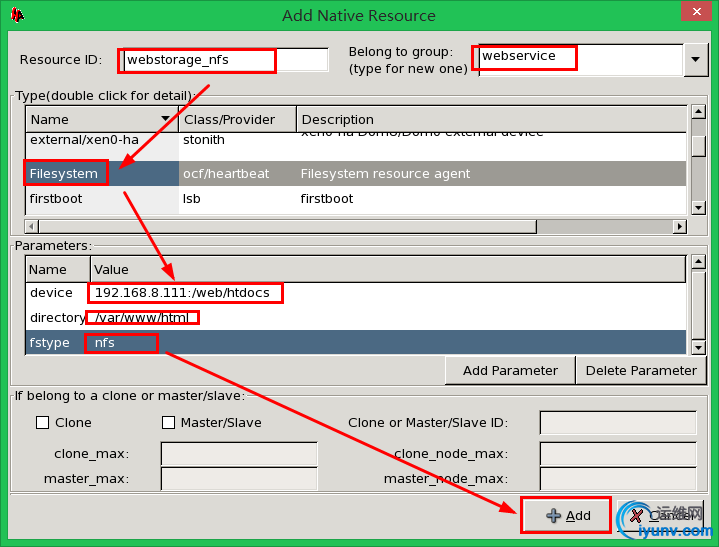

8.2 添加文件系统

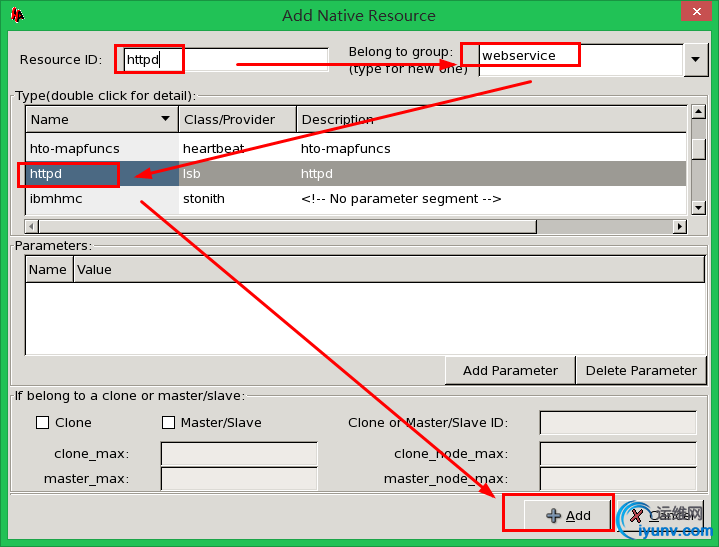

8.3 添加httpd资源，此处使用lsb的httpd，不用添加任何参数


结果如下图

---

9 添加资源，使用资源约束，定义location，order，colocation
Resources右键 --> Add New Item

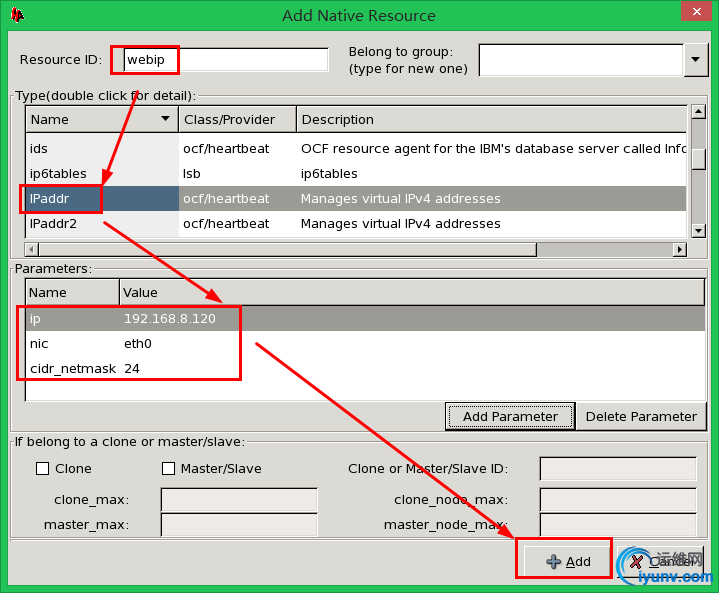

webip

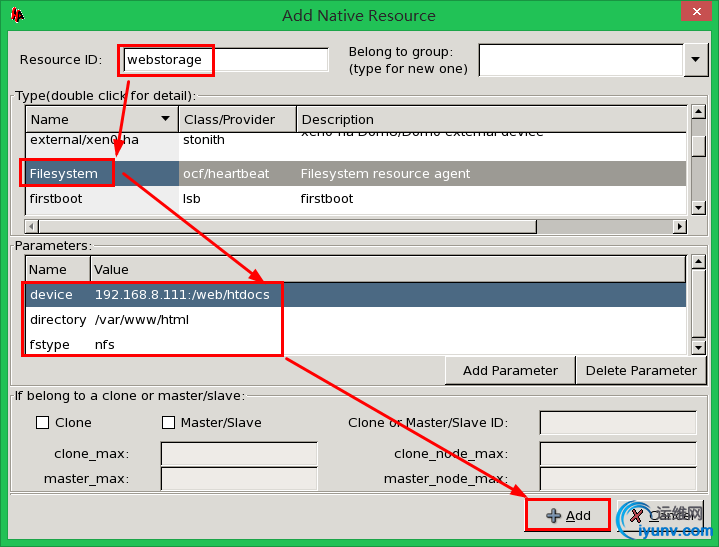

webstorage

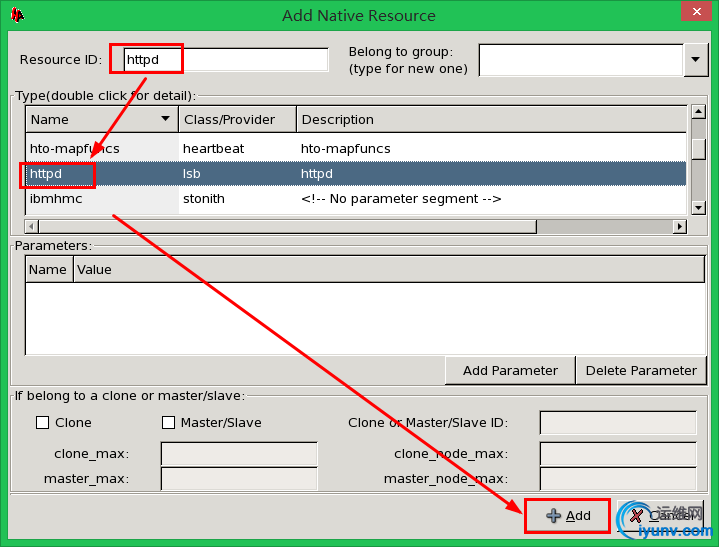

httpd

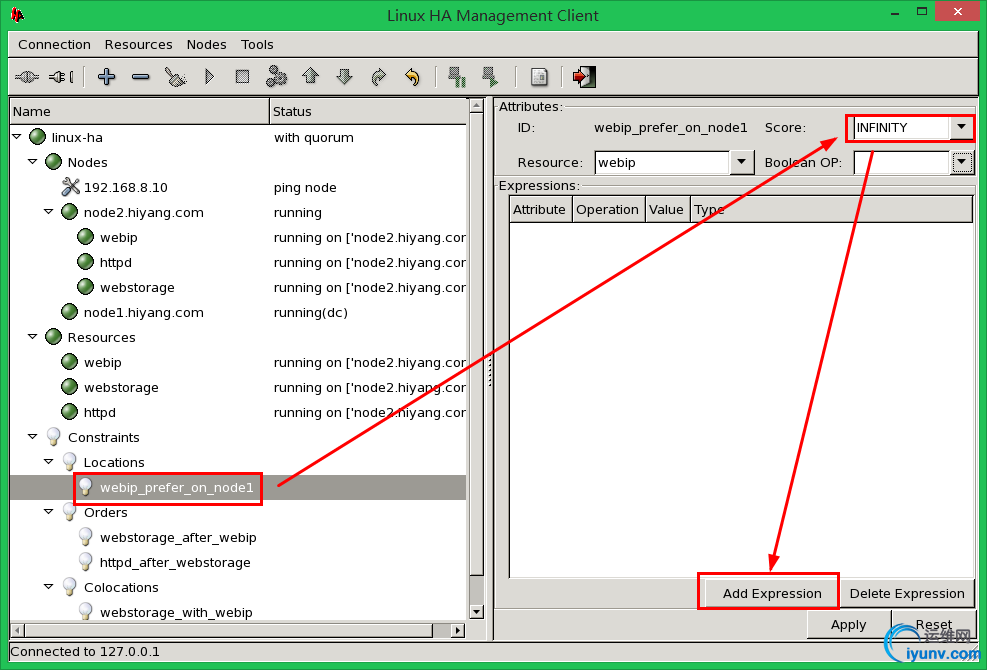

1）资源更倾向运行于node1
右键location --> Add New Item

定义了webip更倾向于运行在node1上






2）资源的start和stop顺序
右键Order --> Add New Item

定义启动顺序
Start：webip --> webstorage --> httpd
Stop：httpd--> webstorage --> webip




3）资源间的约束
右键colocation --> Add New Item
定义了哪些资源在一起

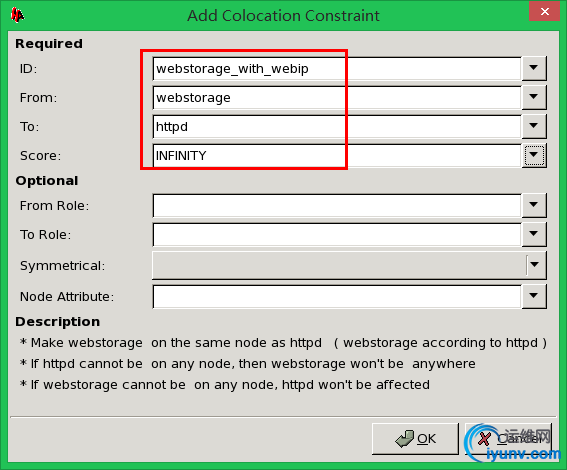

webstorage和webip在一起

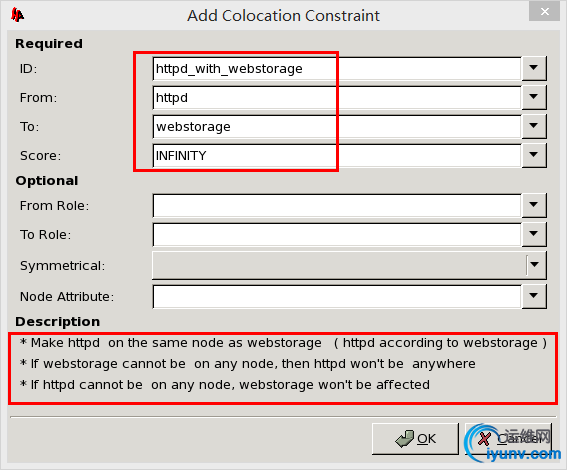

httpd和webstorage在一起
