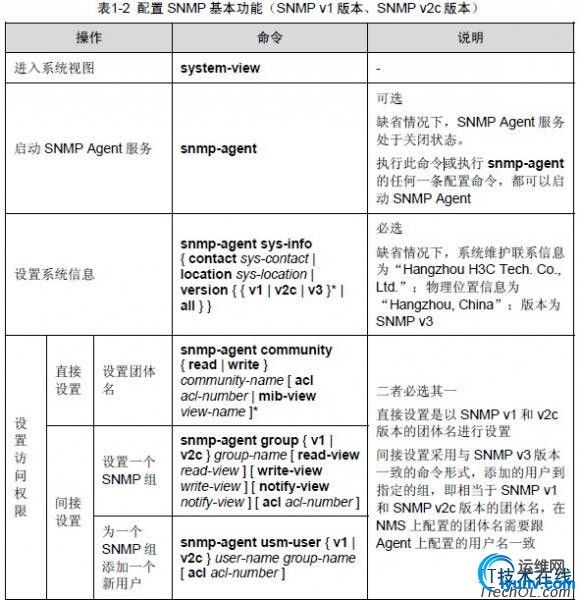

                      H3C S5500  SNMP 基本功能配置





1.4 配置Trap
Trap 是Agent 主动向NMS 发送的信息，用于报告一些紧急的重要事件（如被管理
设备重新启动等）。
1.4.1 配置准备
完成SNMP 基本配置（包括版本设置，如果使用SNMP v1 和v2c 版本需要设置团
体名；如果使用SNMP v3 版本需要设置用户名和MIB 视图）。




1.6 SNMP 典型配置举例
1. 组网需求
网管工作站（NMS）与以太网交换机（Agent）通过以太网相连
网管工作站IP 地址为1.1.1.2/24
以太网交换机的VLAN 接口IP 地址为1.1.1.1/24
NMS 通过SNMP v2c 对Agent 进行监控管理，Agent 在故障或者出错的时候
能够主动向NMS 报告情况


3. 配置步骤
(1) 配置Agent
# 设置SNMP 基本信息，包括版本、团体名。
<Sysname> system-view
[Sysname] snmp-agent sys-info version v2c
[Sysname] snmp-agent community read public
[Sysname] snmp-agent community write private
# 设置网管使用的Vlan-interface2（IP 地址为1.1.1.1/24），将用于网管的端口
Ethernet1/0 加入到VLAN2 中。
[Sysname] vlan 2
[Sysname-vlan2] port ethernet 1/0
[Sysname-vlan2] interface vlan-interface 2
[Sysname-Vlan-interface2] ip address 1.1.1.1 255.255.255.0
[Sysname-Vlan-interface2] quit
# 设置交换机的联系人和位置信息，以方便维护。
[Sysname] snmp-agent sys-info contact Mr.Wang-Tel:3306
[Sysname] snmp-agent sys-info location telephone-closet,3rd-floor
# 允许向网管工作站（NMS）1.1.1.2/24 发送Trap 报文，使用的团体名为public。
[Sysname] snmp-agent trap enable
[Sysname] snmp-agent target-host trap address udp-domain 1.1.1.2 udp-port 5000
params securityname public
cacti配置监控网络设备中的一例:
这是华为交换机的方法，这是台quidway3952p
sys
snmp-agent community read xqssl2l
snmp-agent trap enable
snmp-agent sys-info version all
snmp-agent target-host trap address udp-domain *.*.*.* udp-port 161 params securityname xqssl2l v1
quit
save
我这测试的比较简单，用的snmp v1，相关设置可参考各交换机的手册。交换机上设置了以后在cacti里面的操作就很简单了，只需要把相应的community字段填对就行。



背你妈的时

老款 h3c s5100  无法操作
