路由器NAT网络地址转换

4r221

实验名称：配置静态网络地址转换

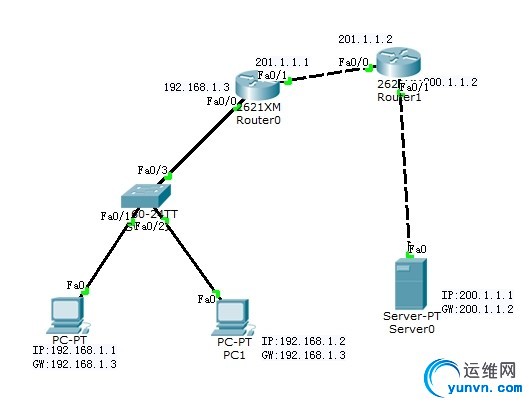

实验拓扑：

实验步骤：
（1）设置路由器接口地址，主机和服务器的IP地址及网关

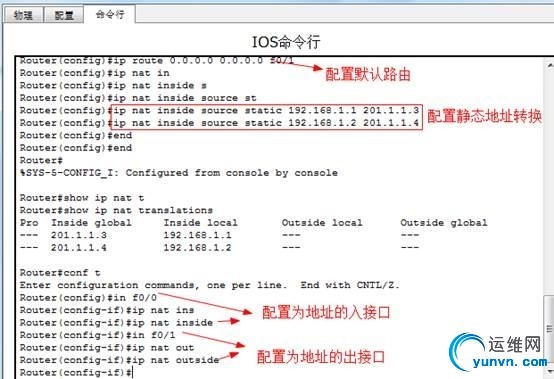

（2）配置路由器Router0的静态地址映射

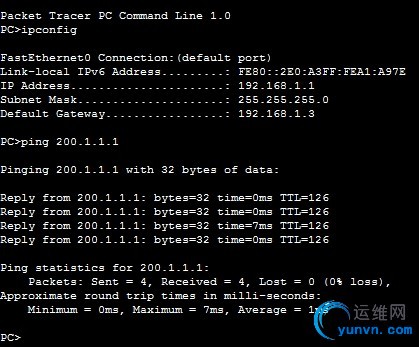

（3）验证

总结：实验只需对路由器1进行设置，因为对地址进行转换之后，对路由器2来说就相当于一个直连的路由，所以不需对路由器2进行配置


实验名称：动态网络地址转换
实验拓扑：

实验步骤：
（1）设置路由器接口地址，主机和服务器的IP地址及网关
（2）配置路由器Router0的动态地址映射

（3）验证

总结：实验中遇到的问题就是容易忘记访问控制列表对地址池的一个映射


实验名称：基于端口的PAT配置

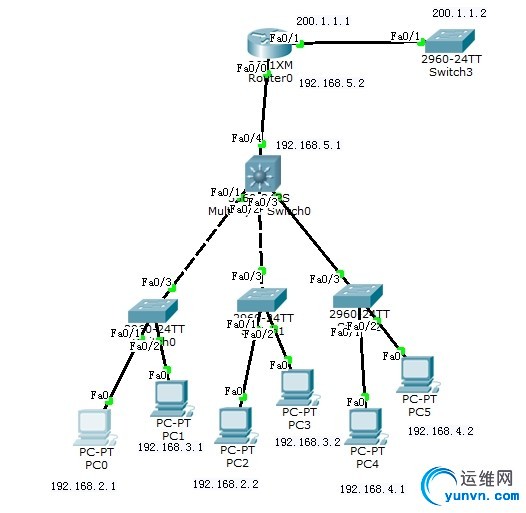

实验拓扑：

实验步骤：

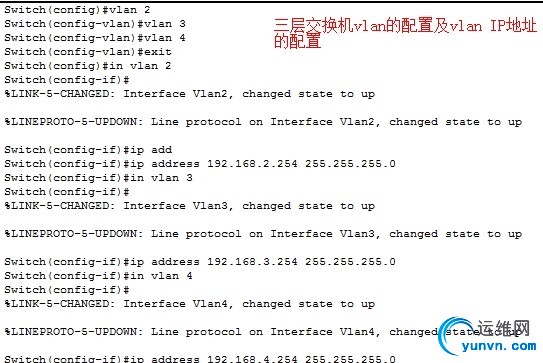

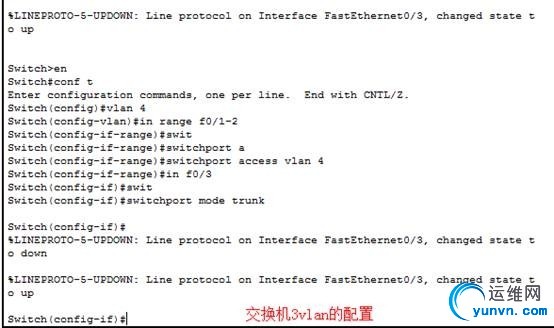

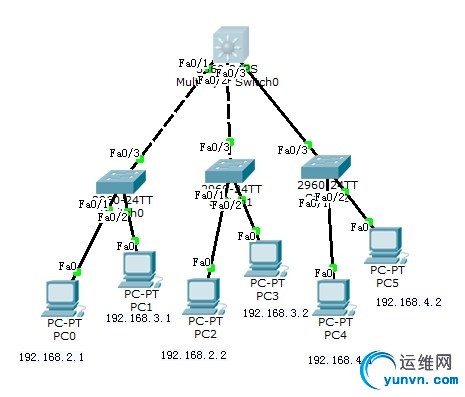

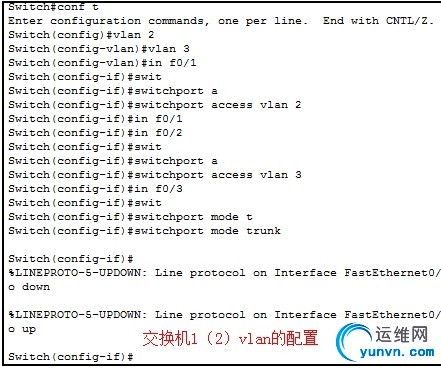

（1）      创建一个三层交换机实现不同vlan之间的数据通信

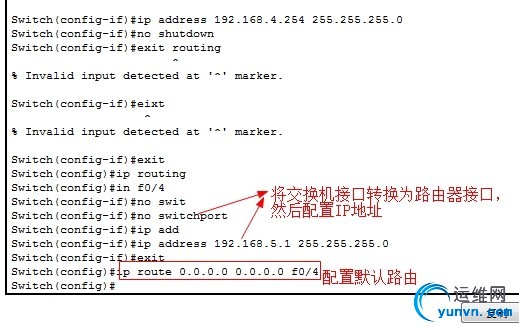

然后启动路由交换功能ip routing

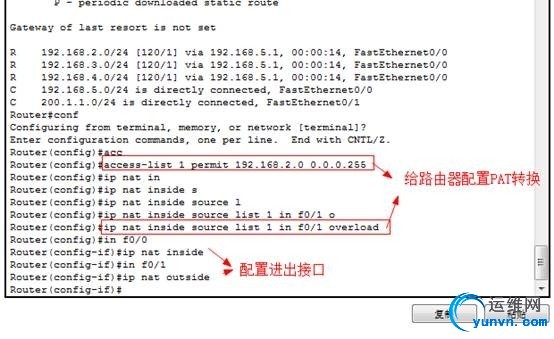

（2）      将三层交换机连接路由器，通过路由器实现内部地址的转换，从而访问外网

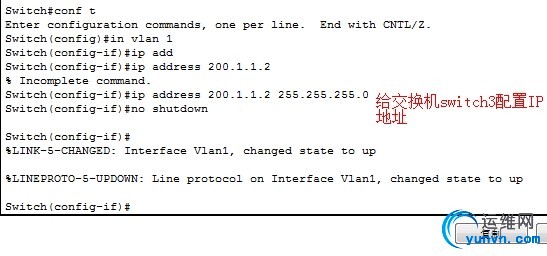

然后给路由器接口配置IP地址

再然后给三层交换机和交换机配置rip路由协议

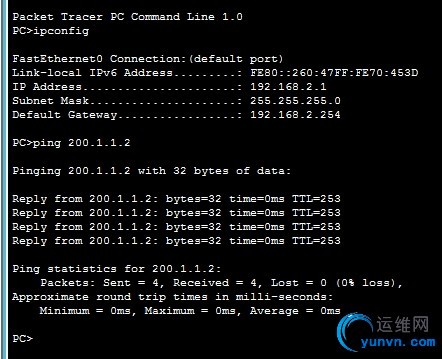

（3）      验证通信

总结：实验的重点就是先实现内部的全网通信，包括路由器，三层交换机，然后在配置地址转换，实现内部网络到外部地址的映射
