routerOS做wan口的交换机扩展和带宽叠加

4532423

实验设备：
1台routeros5.24版路由器
1台思科2960交换机
2条100M电信带宽：1条下行100M 上行8M，另一条下行100M上行4M
实验目的：
叠加多条上网宽带，以增大公司用网需求。本实验中只有两条宽带，实际可能到达百条宽带接入，这时再用网卡接入就不太现实了。故用交换机扩展来增加带宽接入端口
实验步骤：
一：先做wan口交换机扩展
1.在2960上做Vlan，并加入端口，每端口一个Vlan
En
Conf t
Vlan 2
Exit
Vlan 3
Exit
Inter f0/1
Sw mode trunk
exit
Inter f 0/2
Sw acc vlan 2
Exit
Inter f 0/3
Sw acc vlan 3
End
Write
并将ADSL1、ADSL2从猫分别接入交换机端口2、3（猫的拨号模式要为桥接模式），
Routeros的wan1口接到交换机的端口1，

2.在routeros上做Vlan端口,桥接端口，pppoe

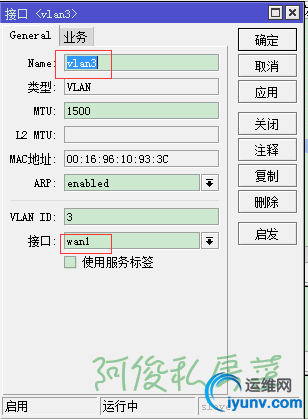

添加VLAN


新建Vlan2和Vlan3（必须和交换机上设置的Vlan号对应）







Vlan的对应端口都是wan1口

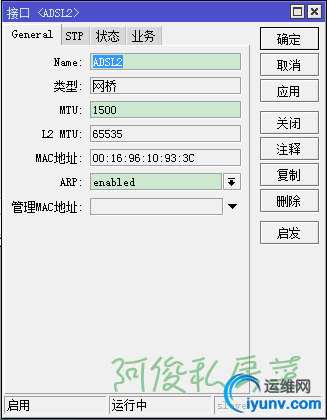

打开网桥窗口，添加网桥








选择网桥窗口中的协议选项卡并增加网桥和VLAN的对应端口




建好后就可以在接口中添加pppoe拨号了

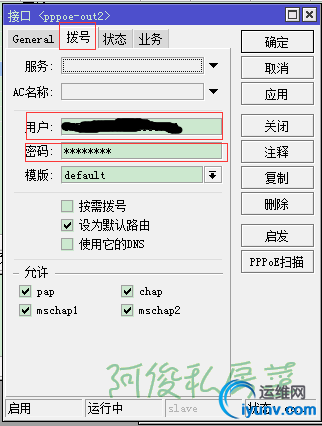

ADSL1的拨号设置




ADSL2的拨号设置




防火墙设置NAT

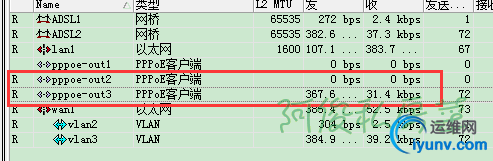

至此routeros的wan口交换机扩展配置已经完成，端口汇聚还没有做，虽然两条线路已经拨通，但只有一条线路有数据



二，现在开始做带宽叠加实验，WAN口交换机扩展的叠加和多网卡的叠加设置方法是不同的。
winbox上直接设置有些地方不能正常选择，直接上命令
1.设置多线叠加标记及PCC
/ip firewall mangle
add action=change-mss chain=forward comment="" disabled=no new-mss=1400 protocol=tcp tcp-flags=syn
:for i from=2 to=3 do= {/ip firewall mangle add action=mark-connection chain=input comment="" disabled=no\\
in-interface=("pppoe-out".$i) new-connection-mark=("pppoe-out".$i) passthrough=yes}
:for i from=2 to=3 do= {/ip firewall mangle add action=mark-routing chain=output comment="" connection-mark=("pppoe-out".$i)\\
disabled=no new-routing-mark=("to_pppoe-out".$i) passthrough=yes}
:for i from=2 to=3 do= {/ip firewall mangle add action=mark-connection chain=prerouting comment="" disabled=no dst-address-type=!local\\
new-connection-mark=("pppoe-out".$i) passthrough=yes per-connection-classifier=("both-addresses:2/".($i-1)) src-address=192.168.0.0/24}
:for i from=2 to=3 do= {/ip firewall mangle add action=mark-routing chain=prerouting comment="" connection-mark=("pppoe-out".$i)\\
disabled=no new-routing-mark=("to_pppoe-out".$i) passthrough=yes src-address=192.168.0.0/24}

2.添加路由
:for i from=2 to=3 do= {/ip route add comment=("ADSL".$i) disabled=no distance=1 dst-address=0.0.0.0/0\\
gateway=("pppoe-out".$i) routing-mark=("to_pppoe-out".$i)}
:for i from=2 to=3 do= {/ip route add check-gateway=ping comment=("ADSL".$i) disabled=no distance=10 dst-address=0.0.0.0/0\\
gateway=("pppoe-out".$i)}

设置完毕，上面的代码的代码自己做时，自行修改

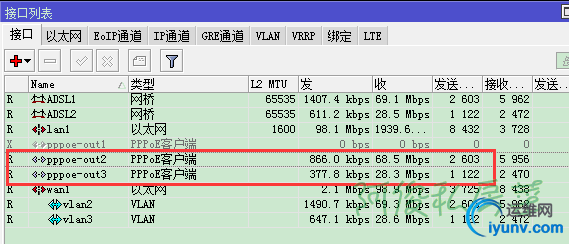

。现在看看我们的两个拨号宽带情况




两个宽带都有数据了，再看看带宽大小，因网卡最大速率是100M所有下行最大还是100M，就看上行带宽是否为12M左右


上行实际测试可达14M，说明宽带叠加实验成功。
