微软Azure云之企业Exchange 2016部署6—创建双网卡VM

345353

本节我们来创建第一台邮件服务器，如下图所示：


为了使DAG复制数据和邮箱MAPI数据分开，我们这里配置双网卡。虽然在Exchange2016、 2013版本中，双网卡并不是微软所建议必须配备的。

但复制数据和MAPI数据分开有以下好处：
a. 这可以提供网络和网络路径的冗余，使系统能够区分服务器故障和网络故障。使用单个网络适配器会阻碍系统区分这两种类型的故障。
b. 如果故障影响 MAPI 网络，将发生服务器故障转移（假定可以激活健康的邮箱数据库副本）。
c. 在故障影响复制网络时，如果 MAPI 网络未受故障的影响，则日志传送和种子设定操作将恢复为使用 MAPI 网络，MAPI 网络将其 ReplicationEnabled 属性设置为 False 时也是如此。当发生故障的复制网络恢复正常并准备好时恢复日志传送和种子设定操作时，必须手动切换到复制网络。

微软Azure支持创建多网卡的虚机，以满足前后端网卡之间流量隔离，或者将数据层通信与管理层通信分开的场景。以下为微软Azure多网卡应用示例图：


创建多网卡的虚机时，要注意以下几个限制：
a. VM必须位于Azure虚拟网络中。
b. 仅有以下类型VM支持多网卡，类型和支持数量如下：
大型 (A3)和A6：2个
超大型(A4)和A7：4个
A9：2个
D3：2个
D4：4个
D13：4个
c. 同一个Azure云服务中不支持单网卡和多网卡混合部署，即无法在已有单网卡的云服务中启用多网卡VM，也无法在已有多网卡的云服务中启用单网卡VM。
d. 不支持在VM创建后添加或删除网卡。
e. 辅助网卡无法转发流量，也不能作为第3层IP网关使用。
f. 面向Internet的VIP仅在默认网卡上受支持，并且只有一个 VIP会映射到默认网卡的 IP，辅助网卡无法在负载平衡集中使用。
g. 网卡的顺序是随机的，但是IP地址和对应的MAC将保持不变。
f. 不支持将网络安全组或强制隧道应用到非默认网卡。

接下来我们来创建带有双网卡的VM，作为邮件服务器。

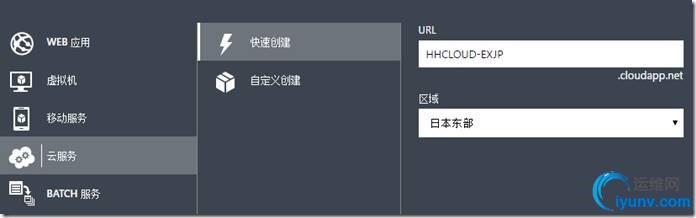

1.新建云服务
因为单、双网卡不能混合部署在同一个云中，所以我们新建一个云服务，区域还是选择日本东部，和DC服务区域相同。



2.添加子网
这里把默认网卡和辅助网卡的网段分开，新建一个用于内部数据复制的子网


3.创建多网卡VM
创建多网卡VM需要用到Azure Poweshell，可以使用以下命令：

1

New-AzureVMConfig -Name "HHCLOUD-EX01" -InstanceSize "Large" -AvailabilitySetName "HHCLOUD-EXJP" -ImageName "a699494373c04fc0bc8f2bb1389d6106__Windows-Server-2012-Datacenter-20160430-en.us-127GB.vhd" | Add-AzureProvisioningConfig -Windows -Adminusername hhcloud -Password "xxxx" | Set-AzureSubnet -SubnetNames "Subnet-3" | Set-AzureStaticVNetIP -IPAddress 192.168.2.21 |Add-AzureNetworkInterfaceConfig -Name "dag" -SubnetName "Subnet-4" -StaticVNetIPAddress 192.168.4.21 | New-AzureVM -ServiceName "HHCLOUD-EXJP" –VNetName "HHCLOUD"

命令作用是创建一台名为EX01的win2012系统A3类型的VM，设定默认网卡IP为192.168.2.21，辅助网卡IP为192.168.4.2，启用VM并加入可用性集EXJP。

创建完毕后，我们可以到设置中确认各项参数

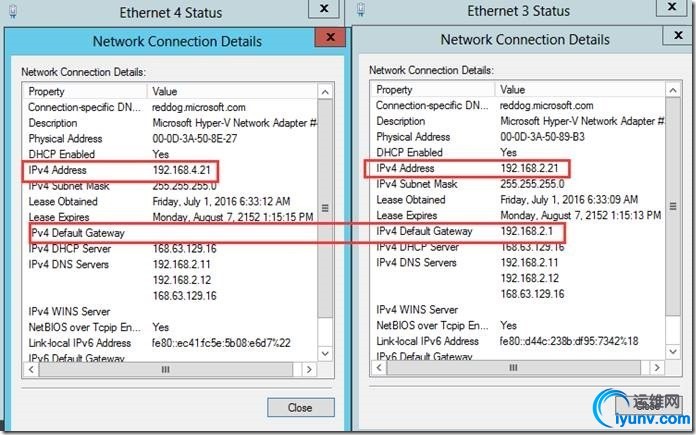

登录VM后，可看到已经启用了两个网卡，当然辅助网卡是没有网关的


4.添加数据磁盘
因为初始的VM只有127G系统空间以及一个供存放临时数据的磁盘。我们需要添加一个额外磁盘给邮件服务器存放数据。

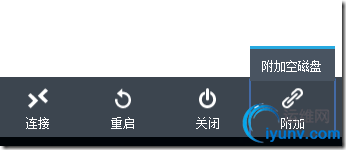

我们在虚拟机项中，选择附加空磁盘

附加磁盘最大为1023G。因为Azure磁盘收费是根据实际使用空间来计算的，为了减少以后面对磁盘空间不足的困扰，这里直接附加一个1023G的磁盘。

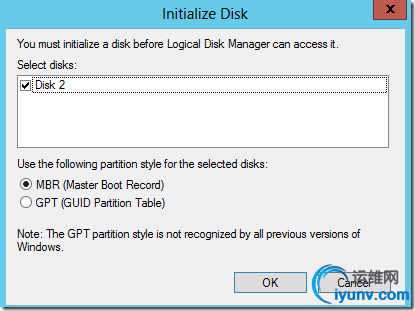

附加完毕后，到VM中磁盘管理中，可以看到一个新磁盘需要初始化。

选择新建简单卷

指定盘符并格式化后，我们可以看到现在有以下几个磁盘

这样，我们第一台邮件服务器的虚机环境就创建完成了，下节我们来安装配置Exchange2016邮件服务器。
