Cacti 模板（图形模板、数据模板、主机模板）与自定义监控脚本

reds

Cacti定义了三种类型的模板，分别是

• 主机模板
• 数据模板
• 图形模板


    主机模板（Host templates），它是图像模板和数据查询的一个集合，描述了监控某一类型的机器需要生成那些图像。
    数据模板（Data templates），它描述了 Cacti 存储哪些数据到指定类型的 RRD 文件。该模板与 RRDTool 工具的 create 命令相关。
    图形模板（Graph templates），描述了生成的一张图像应该是什么样子的。包括使用哪些数据模板、展示哪些元素、是否使用 CDEF 进行计算汇总。

同时也定义数据收集方法：
    数据输入方法（Data input methods），数据模板基于数据输入方法，数据输入方法描述了 Cacti 获取监控数据的各种方法。其中最常用的就是 SNMP，但这里我们要用到一些自定义的模板。
    数据查询（Data queries），它是一种特殊的获取监控数据的方式，它所获取的监控数据一般是某一方面的一系列数据，比如网络接口信息。一般包括一个 XML 文件，其中定义了要获取的数据，以及获取方法（一般是一个命令或脚本）。

    在实际的工作工程中，我们可能需要监控更多的指标。此时该怎么办呢？其实cacti官方提供了许多模板，而且很多志愿者也提供了大量的模板，我们可以直接下载，解压缩，然后导入模板，直接使用。

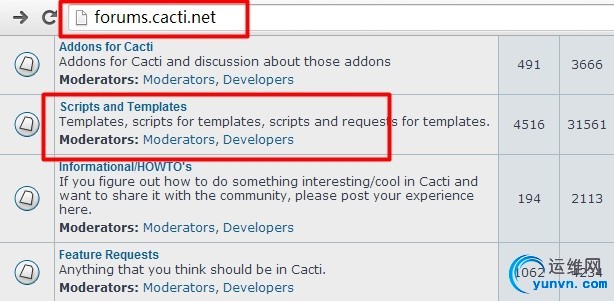

cacti官方网站 -> forums -> Scripts and Templates， 这里的模板应有尽有，基本能够满足我们的监控需求。

下面我们就来看一看如何使用模板？

---

添加主机模板（Linux / Windows 类似）
首先，基本上我们使用的所有模板都可以到官方的站点上下载到：

http://forums.cacti.net/viewforum.php?f=12&sid=fe2532345bf037678cb1e9fb07b40f16
http://docs.cacti.net/templates

    当我们下载某个模板的时候，请一定要仔细的阅读其 Installation（相当重要）,可以避免很多不必要的错误。举个例子，比如我要下载cacti087e_linux_generic-20100519-yrg.zip， 然后，其作者给出了详细的安装说明：
Installation

• Unzip the download
• Via cacti web console, click on “Import Templates” and import the file “cacti_host_template_*.xml”
• Create new device using the new imported host template
• Check new graphs


OK， 我们演示一下，如果添加并使用模板。
1、添加模板

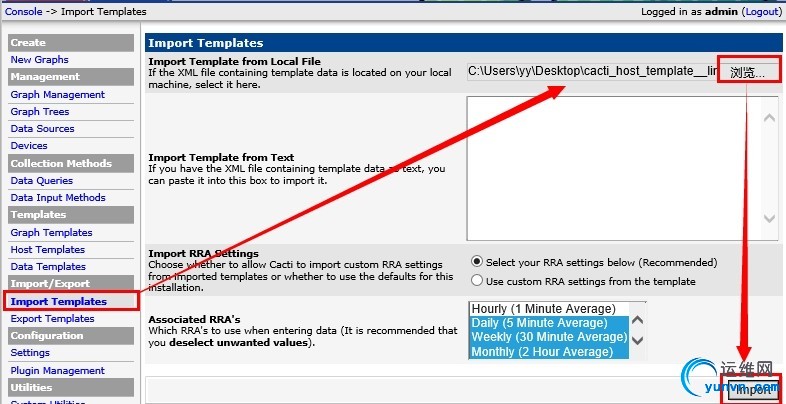

Import Templates -> 浏览 -> Import, 然后就OK了。

2、使用模板
添加设备：Devices -> Add ， 然后主要编辑两个地方

• General Host Options
• SNMP Options


为主机创建图形


然后勾选，需要创建哪些图形：

然后，再把此设备添加到Graph Trees, 方便管理
Graph Trees -> 选择一个Tree Name -> Add -> Tree Item Type(Host) -> Create


就这么简单，那么等一会儿就会出图了。

添加图形模板

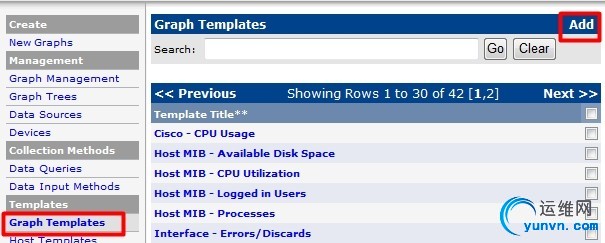

    导入方式和主机模板的导入方式相同。导入后，可以在console -> templates -> Graph Templates中查看。

    我们以添加cacti_graph_template_linux_server_-_processes.xml.gz 为例，演示一下，如何添加并使用图形模板。下载，并查看其Installation.
Installation

• unzip the file


$ gzip -d cacti_graph_template_linux_server_-_processes.xml.gz

• use Console-> Import/Export -> Import Templates to import the XML file


这里，导入的过程就不截图演示了， 和上面导入主机模板的步骤一样。
如何把添加的图形模板，应用到特定的主机上呢？
Graph Management -> Host标签选择一个主机 -> Add -> Selected Graph Template -> Create


如何把主机上添加的图形模板删除呢？
Graph Management -> 选择主机 -> 选择 -> 然后 choose an action: Delete

在下一步，我们选择第一个选项，保留数据源，只删除图形模板。

---

cacti之自定义监控脚本
    如果在cacti官方论坛上，找不到合适的模板，这该如何是好？ 此时可能就需要我们自定义了。
在前面的文章中，已经提到。cacti数据收集方法主要有两类：

• Data Queries         主要是定义好的xml文件
• Data Input Methods   主要是 scripts, command (最常用)


cacti自定义监控脚本进行监控的具体流程如下：

• 自定义数据收集方法，脚本（xml, scripts, command）
• 数据收集了如何保存呢？数据模板。数据模板定义了：怎么通过数据收集方法获取数据，获取的数据如何保存，以及保存在什么地方。(也就是调用rrdtool create , rrdtool update)
• 把数据模板应用到特定的device上，就会创建数据源。
• 有了数据源，那么就可以绘图了。图形模板或者自定义，应用到相应的数据源上。（rrdtool graph）


以下是cacti官方文档：
http://docs.cacti.net/manual:087:3a_advanced_topics.1_data_input_methods
任何可以通过脚本来获取数据的设备都可以使用cacti来监控。

下面就来演示一下，进行自定义监控的整个流程。

1、创建数据收集脚本

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

[iyunv@bogon ~]# vi tcpconn.sh #!/bin/bash # $1: hostname or ip # $2: snmp community if [[ $# -ne 2 ]];then     echo "Usage: $0 [hostname | IP]  snmp_community"     exit fi SNMPNETSTAT=/usr/bin/snmpnetstat ESTABLISHED=$(${SNMPNETSTAT} -v2c -c $2 -Can -Cp tcp $1 | grep -i 'established' | wc -l) echo -n "established:$ESTABLISHED" ## 为脚本添加可执行权限 # chmod +x tcpconn.sh ## 把脚本复制到cacti安装目录的scripts目录下(重要) # cp tcpconn.sh /web/cacti/scripts/

注意：数据收集方法的输出格式比较特殊，而且规定必须是这样才行。

    官方文档这样描述: Data inputmethods with more than one output field are handled a bit differently whenwriting scripts. Scripts that output more than one value should be formattedlike the following:

1	<fieldname_1>:<value_1>  <fieldname_2>:<value_2>  ...  <fieldname_n>:<value_n>

2、cacti上添加数据收集方法

接下来，填入相应的信息。

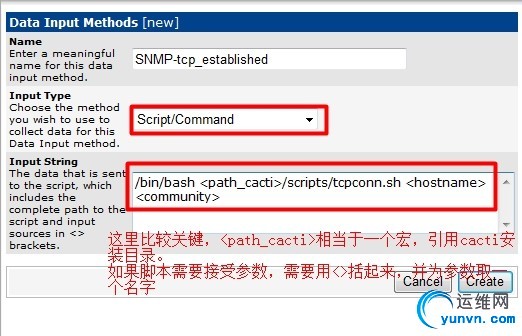

怎么执行我们的脚本呢？ /bin/bash。 脚本的具体路径呢？可以引用<path_cacti>。我们的脚本需要传递参数，该如何传递呢？

• <path_cacti>是一个宏，引用cacti的安装目录
• 如果脚本需要接受参数，请用<>括起来


然后点击"Create"，下面的Input Fields, Output Fields，分别对应参数输入以及脚本的输出。

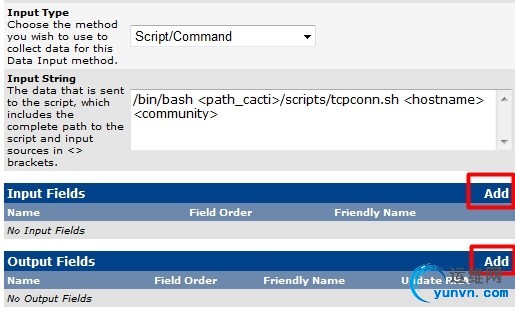

有几个Input Fields就需要Add几次，同样有多少个Output Fields也需要Add多少次。

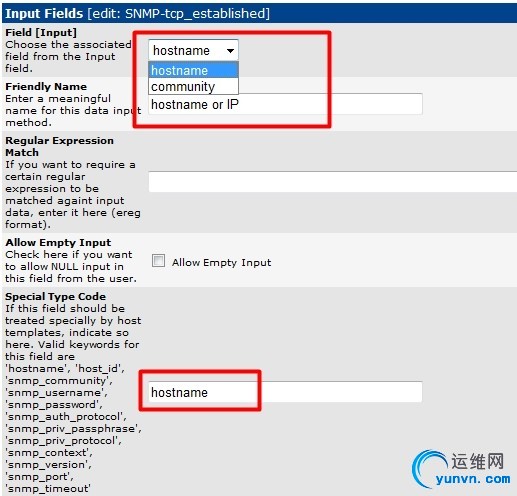

添加Input Fields

我们看到，cacti已经定义了许多Speial Type Code。它们类似于宏，我们能够继承它并能够取得相应device相关的信息。我们知道图形和数据收集方法都必须关联到特定的device上，在定义device时，就会指定其hostname等相关信息。如果我们没有提供输入的参数，就让它自动去继承device的那些宏。如果使用hostname,那么此脚本应用到哪个设备上，就会获得那个设备的hostname。如果snmp_community，那么就会自动引用我们在添加设备时，指定的那个community。

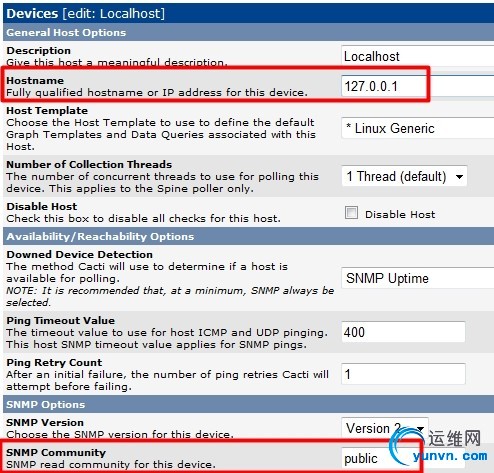

比如，我在定义device时，填入的信息如下

那么，此时的Special Type Code: hostname==127.0.0.1, snmp_community==public
添加Output Fields


注意，当我们接收到一个数据之后，就需要更新RRD文件，所以"Update RRD File"这里必须勾选。
3、定义数据模板

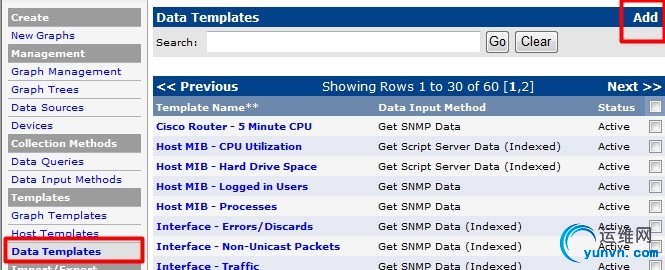

    上一步中，我们定义了数据收集方法，那么收集到的数据如何保存呢？保存在什么地方？如何创建rrd文件？ 这些都是数据模板完成的，所以接下来我们要定义数据模板。

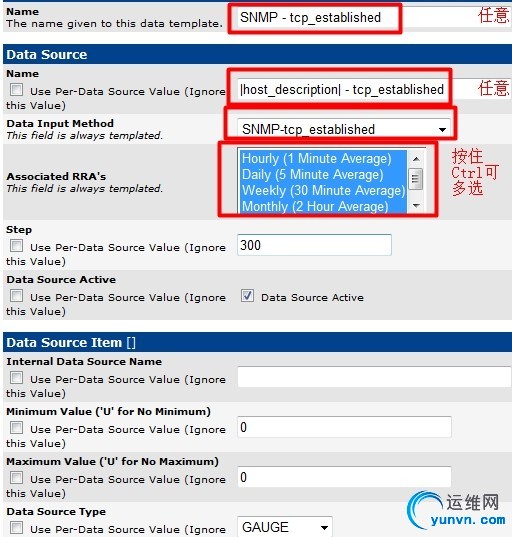

然后，下面的定义，我们可以参考其他的数据模板进行填写，如果不知道该怎么填，不妨先看看其他的数据模板是如何定义的。

    我们看到Name这里比较特殊 "|host_description|"， 这样能自动获取device的Description。 以及"Internal Data Source Name"，数据源的名称，注意其命名规则，a_zA_Z0-9_，并且不超过19个字符。


4、当我们把数据模板应用到某个device上时，就创建数据源（Data Sources）
注意，数据源一定是关联到某个device上的。我们必须指定Host，然后再Add

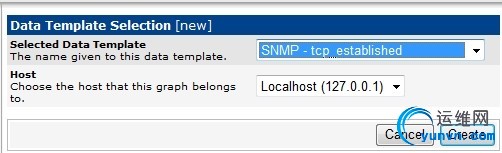

然后选择对应的数据模板（刚才我们添加的）和需要关联的主机。


此步骤完成后，就会创建相应的rrd文件了。


当然，这里的"Data Source Path"可以根据自己需要命名。然后稍等片刻，就会在/web/cacti/rra目录下创建rrd文件。
5、添加图形模板

    图形模板，也可以参考其他的模板进行填写

    填写一些关于图形的基本信息（name, title），其他保持默认或者根据自己需要填写。点击"创建"之后，我们还需要更详细的设置。

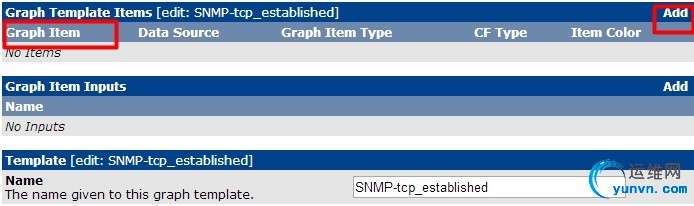

"Graph Item"是什么？ 图形项，相当于图形上的线条、区域块、注释等等元素。每一个Item表示一个元素。

然后Add "Graph Item Inputs"

6、把图形模板关联到device

console -> Graph Management -> 指定Host -> Add


好了，终于搞定了。
    如果想要显示下面这种效果，该怎么做？

重新编辑我们的graph templates, 点击我们需要更改的模板名称：

在下面的设置中，"Graph Item Type"选择 GPRINT。

    OK，就先说到这里，更多更高级的功能，还希望大家去挖掘。


    我们在操作的过程中，其实思路是比较清晰的，但是面对众多的选项，却不知道如何是好，如果你了解rrdtool，这些都不是事儿，如果不了解，可能看起来就相当痛苦，因为你不知道具体在做什么？万丈高楼平地起，所以我还是建议各位去看看rrdtool是如何工作的。
