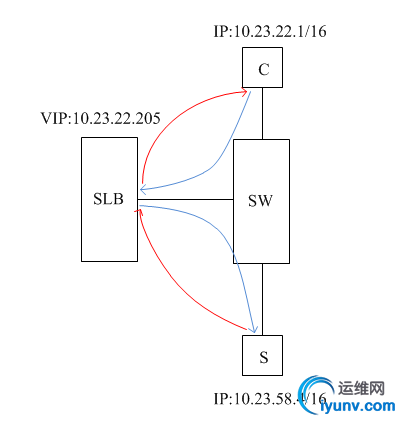

1，网络拓扑

2，先配置地址池节点。

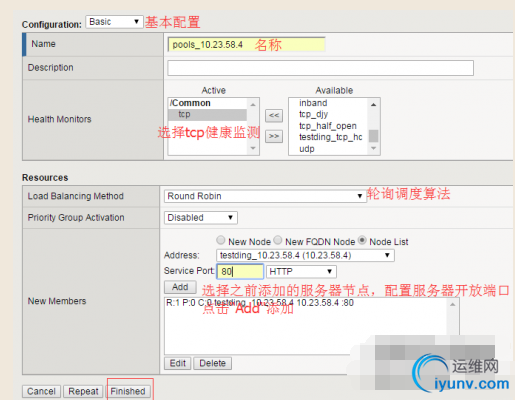

3，配置节点池。

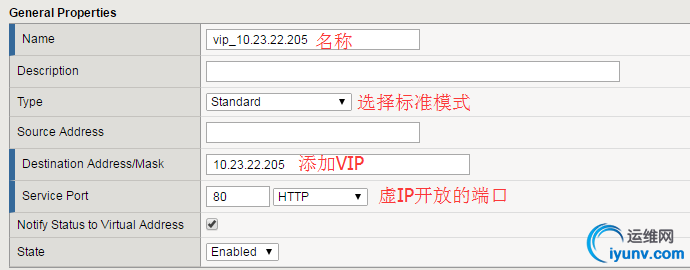

3，添加虚服务策略

4，客户端使用LoadRunner打流测试，在F5查看实时连接数，连接数在160左右

总结：这就是最简单的http负载配置。注意根据实验拓扑，我们这必须做源NAT策略，为什么？客户端与服务器端在同一网段，并且只是通过交换机相连，客户端访问VIP，目的IP为10.23.22.205，源IP为10.23.22.1。经过F5负载之后，若不做NAT地址转换，源IP依然为10.23.22.1，目的IP为10.23.58.4。服务器收到报文后要回复，即反向报文源IP为10.23.58.4，目的IP为10.23.22.1，这样反向报文直接通过交换机发送给客户端了，即反向报文不经过F5负载设备会导致访问不通，且客户端最开始访问的是10.23.22.205，最后反向报文变成了源是10.23.58.4，客户端肯定是不认的。
