Windows 下 GNS3 安装与基本使用指南

werew

1、GNS3简介

    GNS3是一款图形化的网络虚拟软件，可以运行在多个平台（windows,linux,mac OS）。我们可以通过它来学习Cisco的认证，或者是检验将要在生产环境中部署实施的相关配置。它可以模拟运行思科和瞻博的网络设备，包括路由器、交换机、防火墙等。

    更多详细的信息，请到其官方网站了解。http://www.gns3.net/
Q: 除了GNS3之外，网络设备的模拟器软件还有哪些？

A: Cisco Packet Tracer，IOU等。Cisco Packet Tracer 模拟的IOS功能不完整，但能看到设备的外观形状。IOU是模拟器中最高级的，但只能运行在Linux系统下。GNS3简单易用，且模拟的功能完全相同，适合初学者使用。
Q: GNS3模拟器大致的工作原理？

A: GNS3主要是模拟网络设备的硬件平台，需要下载相关设备型号的IOS系统，然后载入IOS。使用telnet本机（127.0.0.1）登录console端口。 类似于VMWare workstation，模拟硬件平台，然后安装相应的操作系统。
    GNS3官方文档这样描述：use GNS3 you first need to provide your own copy of a network operating system, like Cisco IOS, PIX, ASA, IPS.

Q: GNS3目前支持哪些思科网络设备？ GNS3和IOS之间有什么关系？
A: 每个IOS都只能使用在某种平台某种型号系列的网络设备上。目前GNS3主要支持Cisco1700、Cisco2691、Cisco3600、Cisco3725、Cisco7200等型号。路由部分已经模拟得很完整，交换部分是通过路由器上加载交换模块的方式进行模拟。另外，GNS3还支持防火墙以及入侵检测设备的模拟，还能够进行Juniper瞻博网络设备的模拟。

2、安装
特别注意：在整个GNS安装设置过程中，凡是与路径相关的，必须是英文(ASCII)，不能包含中文。

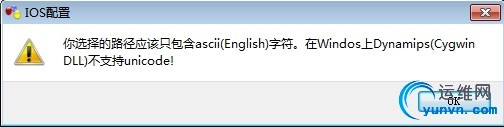

否则报错，像这样：

GNS3安装的大致步骤：

• 下载GNS2安装程序，cisco的IOS，SecureCRT
• 安装
• 配置GNS3参数


所有的这些软件都可以在iyunv上，下载到。大家可以找找。软件清单如下：

• GNS3-0.8.7-all-in-one.exe
• c3640-jk9o3s-mz.123-10(all).bin
• SecureCRT and SecureFX v7.2.5 x86 x64 build 524


    安装的过程没什么可说的，直接Next即可。但是需要注意的是所有安装路径不能带有中文，而且GNS3整合了许多软件，建议按默认方式安装（建议勾选 SuperPutty）。


安装过程中，可能提示某些软件已经安装，是否继续安装，点击cancel即可。最新版的GNS3在安装的过程中需要联网下载相关软件，请耐心等候安装完成。

3、配置
    双击GNS3的快捷方式，关闭提示窗，进入程序主界面：

1、修改GNS3的界面语言为中文
Edit -> Preferences...

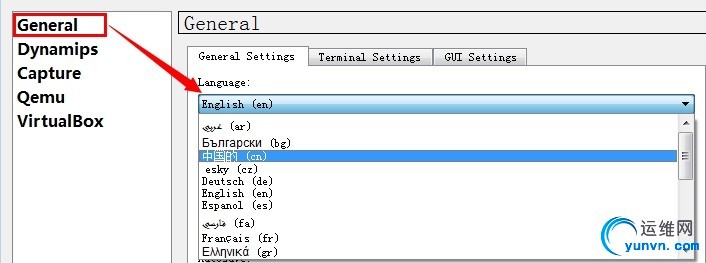

在General中将Language选择为“中国的(cn)”，然后点击右下方的Apply，然后关闭程序后，在打开就能看到中文菜单。

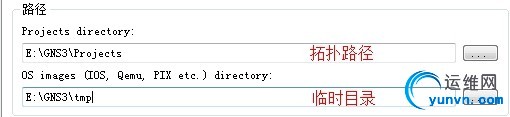

2、路径设置
编辑 - 首选项 - 一般 - 路径


然后，点击"Apply"。

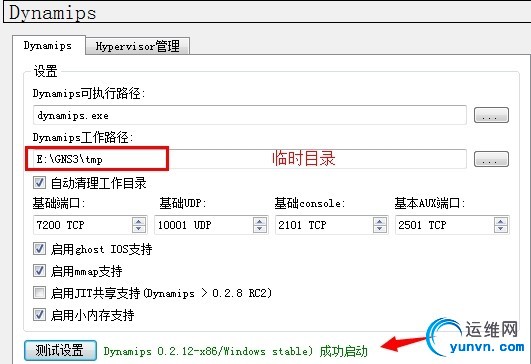

3、Dynamips设置

编辑 - 首选项 - Dynamips - 设置

这里比较关键，进行Dynamips测试，当出现"成功启动"字样，说明GNS3安装成功。

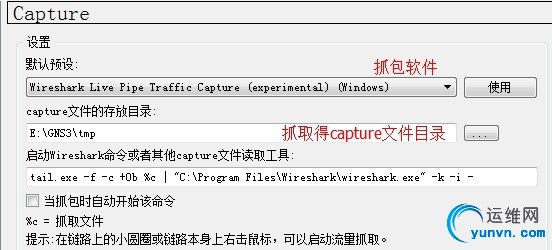

4、Capture设置
编辑 - 首选项 - Capture - 设置


3、使用GNS3
    首先，我们要去下载Cisco IOS网络操作系统，然后GNS3加载IOS image模拟运行它。这里，我找到一个网址，分享一下：
链接: http://pan.baidu.com/s/1ntkdn2x 密码: 7nte
或者去 鸿鹄论坛 去看看。
这是我看到过最全的ios 站点，俄国人FTP站点收集的： http://sobek.su/Cisco/

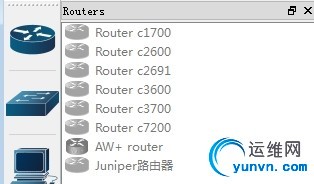

我们打开GNS3，然后点击路由器的图标，可以看到


    由上图可以看出，GNS3目前仅支持上述几个型号，而且是灰色不可选的。因为我们并没有加载相应型号的cisco IOS，下面我们就演示一下如何加载。
这里我假定你已经下载好了IOS image，好吧，开始

1、加载IOS

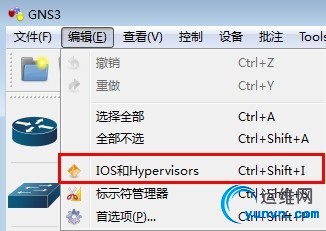

编辑 - IOS和Hypervisors

然后，指定相应的镜像文件路径

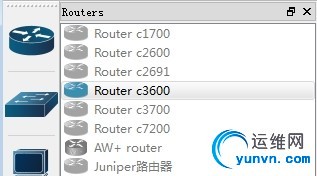

注意，记得点击"保存"，然后回到刚才的界面，我们可以看到，Router c3600 可选了。

2、添加模块
    我们知道cisco路由器采用模块化的结构，路由器上面有额外的插槽，这些插槽可以安装各种模块，以提供更多的端口或其他东西，悲催的事儿就是当你需要添加更多的模块时，你必须为每个模块支付相应的费用，也就是按模块收费。

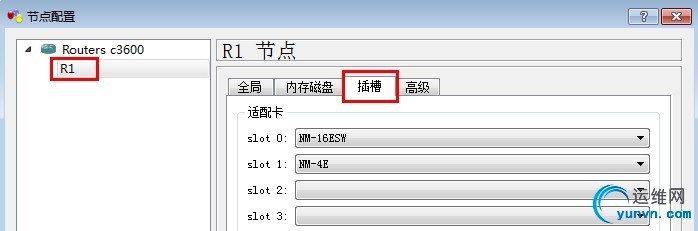

    我们可以拖拽左侧相应的设备（路由器或交换机）至工作区，然后对其 右键 - 配置， 在 solt 中选择合适的模块。


3、连线

    通过路由器我们可以组建网络，通常路由器会与其他设备通过线缆连接。在左侧有一个RJ-45的水晶头图标的，就可以进行连线，这个很容易理解和操作，所以这里不多说。

4、计算IDLE值（比较关键）
    在做实验之前，我们需要计算GNS3模拟时的IDLE值，以降低CPU的占用率，否则你就会发现你的电脑CPU使用率飙升。

    选择设备 - 右键 - 开始， 然后再 右键 - Idle PC


5、console

选择设备 - 右键 - Console

OK, 到此，我们基本能够使用GNS3了。 更高级的功能在后续的博文中在写吧。
