cacti安装配置及邮件告警

5643

一、简介
■1.特性
___________________________________________________________

Cacti是一个非常好的网络监控工具，利用php语言实现其功能，它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。界面友好，

■2.工作原理
___________________________________________________________

整个系统有四部分组成：

a、Cacti系统平台用于用户设置与查看图表；Cacti需要LAMP环境的支持。

b、snmp用于采集数据给rrdtool绘制成图，使用161.162端口，用MIB数据库来保持数据信息，根据OID定位数据（类似1.3.6.1.2.1）；Linux下使用net-snmp自带的snmpget和snmpwalk等程序，Windows下使用php的snmp功能。

c、RRDTool绘图引擎用于性能数据的存储和绘画图像。

d、Mysql数据库用来存储RRDTool绘图所需要的信息。

■3.监测对象
___________________________________________________________
a、服务器资源：CPU、内存、磁盘、进程、连接数等
b、服务器类型：WEB、Mail、FTP、数据库
c、网络接口：流量、转发速度、丢包率
Cacti偏重于网络流量，系统负载方面的监控（网络流量，cpu，硬盘使用率等）

二、安装配置

■1.配置YUM源
___________________________________________________________

wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-6.repo
wget -P /etc/yum.repos.d/ http://mirrors.aliyun.com/repo/epel-6.repo
yum clean all
yum makecache
■2.安装LAMP、cacti、net-snmp、rrdtool
___________________________________________________________

yum install -y  httpd php php-mysql mysql mysql-server mysql-devel php-gd  libjpeg libjpeg-devel libpng libpng-devel  cacti  net-snmp  net-snmp-utils  rrdtool
■3.配置httpd并启动服务
___________________________________________________________

vim /etc/httpd/conf.d/cacti.conf
把"Deny from all" 改为  "Allow from all"
/etc/init.d/mysqld start
/etc/init.d/httpd  start
/etc/init.d/snmpd start

■4.导入数据创建cacti库

___________________________________________________________

mysql -uroot  -e "create database cacti"
mysql -uroot -e "grant all on cacti.* to 'cacti'@'127.0.0.1' identified by 'cacti';"
mysql -uroot cacti < /usr/share/doc/cacti-0.8.8h/cacti.sql

■5.导入数据创建cacti库

___________________________________________________________

vim /usr/share/cacti/include/config.php  更改如下：
$database_type = "mysql";
$database_default = "cacti";
$database_name = "cacti";
$database_hostname = "127.0.0.1";
$database_username = "cacti";
$database_password = "cacti";
$database_port = "3306";
$database_ssl = false;

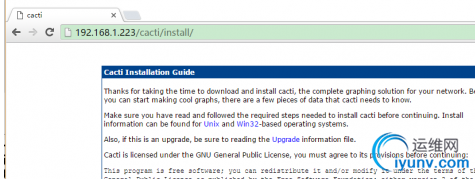

■6.Web访问Cacti并安装

http://ip/cacti/
点两下“next” 和一次”Finish“ 即可
输入admin   admin 登录，重新设置新的密码


■7.配置SNMP监控本机

vi /etc/snmp/snmpd.conf
syslocation 192.168.1.223
syscontact szk5043@foxmail.com
service  snmpd  start

■8.更改时区

vim /etc/php.ini
#找到前面内容，添加=号后面内容
date.timezone ='Asia/Shanghai'

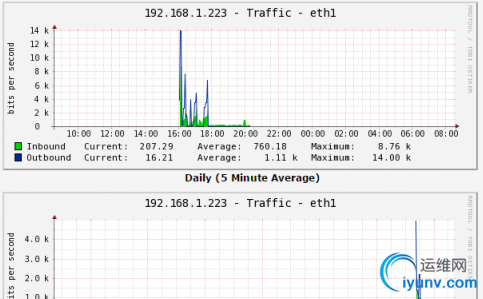

■9.设置计划任务，每五分钟生成一次图表
crontab -e  增加：
*/5 * * * *  /usr/bin/php /usr/share/cacti/poller.php

三、Cacti WEB配置

■1.修改cacti默认设置：console -->setting

rrdtool -v #查看rrdtool版本
snmp version ：设置snmp版本，一般是version2
snmp community：设置共同体名，默认是public

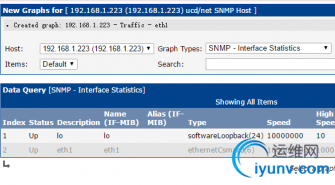

■2.添加监控Linux主机

console -->Device-->Add




■3.添加监控windows主机

首先主机已经添加snmp服务了，再安装snmp-informant-std会在服务里面多出SNMP Trap,不需要配置,然后配置Snmp Service：
开始—运行—services.msc，找到“snmp service”，右键打开“属性”，选择“安全”，在“接受团体名称”处，点“添加”，在“团体名称”处写入你的cacti使用的community，选中“接受来自这些主机的snmp数据包”，默认值为“localhost”，点击“编辑”，将“localhost”改为cacti监控服务器的实际 ip地址即可！

■4.不出图或不出数据以下入手解决

a.图像没有生成，运行 # /usr/bin/php /usr/share/cacti/poller.php
b.权限问题，修改权限 #chmod 777 -R /var/www/html/rra /var/www/html/log/
c.snmp配置问题，检测是否有数据输出 #snmpwalk -v2c -c public 127.0.0.1
d.删除rra下所有文件，清除缓存 #system utilities –>Rebuild poller cache
e.系统时间不准确，重新设置时间
f.数据库表有损坏，修复 #mysqlcheck -ao cacti -auto-repair -uroot -p
g.尝试重启snmpd服务 #service snmpd restart

四、配置Cacti流量告警
■1.安装settings与thold插件

wget http://docs.cacti.net/_media/plugin:thold-v0.5.0.tgz
wget http://docs.cacti.net/_media/plugin:settings-v0.7-1.tgz
wget http://docs.cacti.net/_media/plugin:monitor-v1.2-1.tgz
mv plugin\:settings-v0.7-1.tgz  settings-v0.7-1.tar.gz
mv plugin\:thold-v0.5.0.tgz   thold-v0.5.0.tar.gz
mv plugin\:monitor-v1.2-1.tgz monitor-v1.2-1.tar.gz
tar xf settings-v0.7-1.tar.gz -C /usr/share/cacti/plugins/
tar xf thold-v0.5.0.tar.gz -C /usr/share/cacti/plugins/

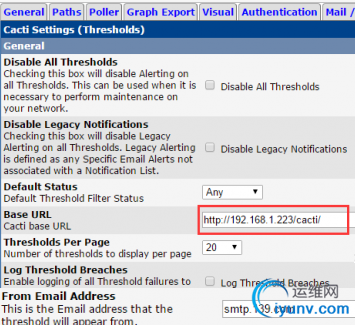

■2.安装并启动插件

#安装成功后，控制栏会多出一些选项

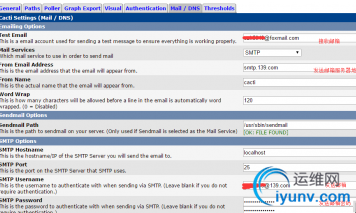

■3.设置发送邮件信息

点击右上角-->send a test mail  进行测试

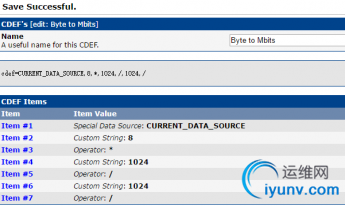

■4、默认Cacti报警使用Bites来监控流量的，我们需要转换成Mbits，这样方便设置阀值。

console—GraphManagement—CDEFs—Add—Byte to Mbits

在下拉框的的部分，分别添加的顺序如下：
Special Data Source ---- Current Graph Item Data Source --- 点击创建（Create）
Custom String ----  8（自己手工填入的）---- 点击创建（Create）
Operator ---- *（也就是功能乘以） ----点击创建（Create）
Custom String ----  1024（自己手工填入的）---- 点击创建（Create）
Operator ---- *（也就是功能乘以） ----点击创建（Create）
Custom String ----  1024（自己手工填入的）---- 点击创建（Create）
Operator ---- /（也就是功能除以） ---- 点击创建（Create）
到这里添加模板的最终为：
      cdef=CURRENT_DATA_SOURCE,8,*,1024,/,1024,/

■5、添加监控对象与报警信息

Console -> Threshold -> add

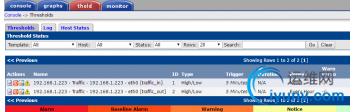

■6、查看报警状态及测试报警


至此邮件报警就设置完成了，可以在服务器上下载东西，来测试到达阀值看是否报警了。
