部署exchange2010三合一：之十二:部署数据库高可用DAG

67543

                      [url=]先决条件[/url]

MB IP	Heart network
192.168.1.15	192.168.100.2
192.168.1.16	192.168.100.3
dag群集虚拟ip	192.168.1.30

  [url=]DAG[/url]网卡配置  配置DAG的目的是为了增强邮件服务器的高可用，避免一台Mailbox服务器损坏之后，邮件系统用户无法访问邮箱。
  配置DAG时Mailbox服务器最好有两块网卡，一块网卡用于生产环境，另一块网卡用于DAG之间的复制。

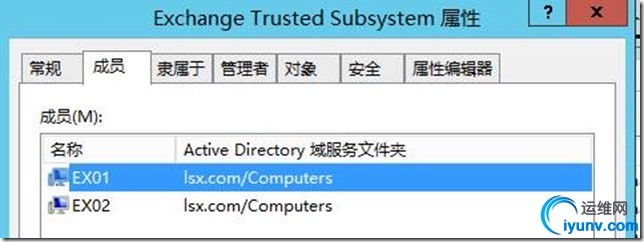

  创建DAG前，首先确认Exchange所有服务器都隶属于Exchange Trusted Subsystem组

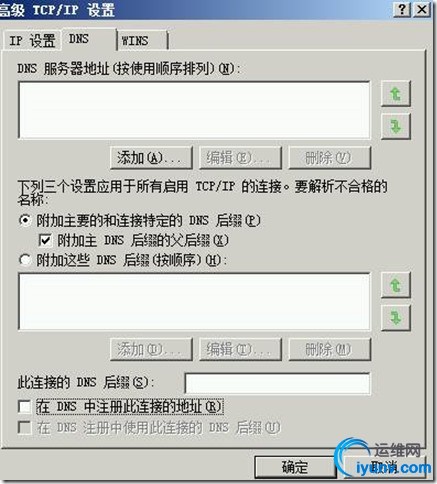

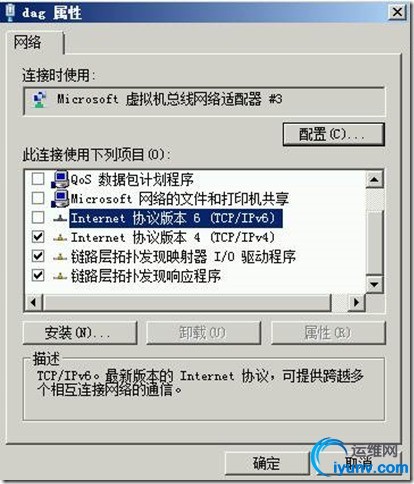

  DAG网卡不需要配置DNS和网关。每台机器都需要一个DAG网卡

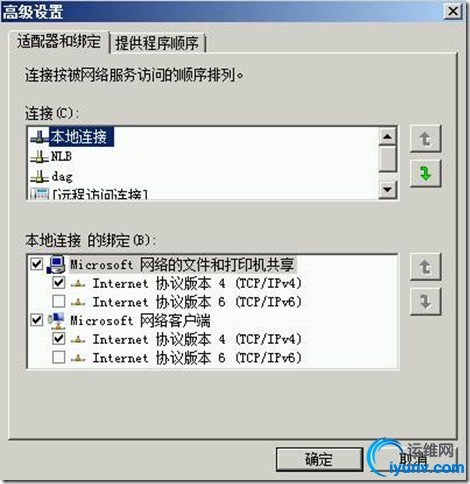

  网卡连接设置

  [url=]见证服务器配置[/url]  一般建议使用CAS服务器作为DAG见证服务器，择非Exchange服务器角色成员（除边缘传输服务器）作为见证服务器时，需要将组“Exchange Trusted Subsystem”添加到见证服务器的本地管理员组。否则将会导致创建DAG出错,本文选择DC作为见证服务器
  BEN
  [url=]创建[/url]DAG  打开任意一台exchange服务器，打开EMC管理控制台----组织配置----邮箱，从中间窗格中切换到“数据库可用性组”选项卡。空白处右键“新建数据库可用性组”，出现如下图所示的界面：

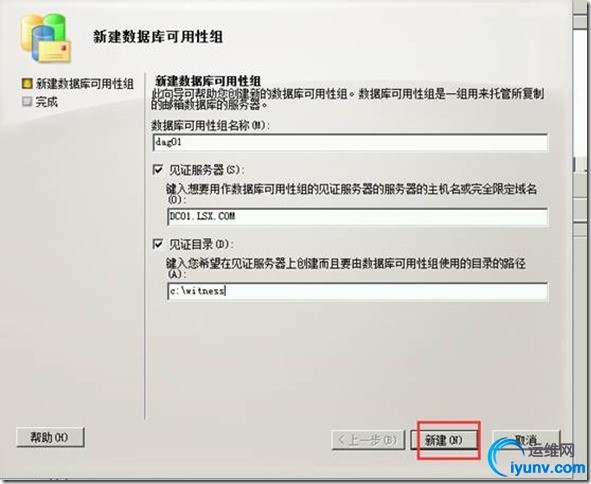

  在此输入DAG的名称，指定DAG的名称、见证服务器以即见证目录
  （注意：witness这个见证目录是不需要我们去手工创建的，DAG在添加完成员后会自动创建并共享）

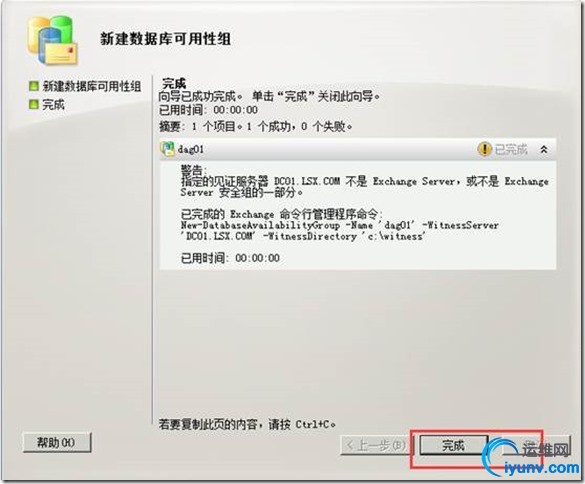

  警告可以无视，因为在第一步我们就已经将Exchange可信子系统组加入到了域控制器的本地管理员组中，单击【完成】，那么DAG就创建成功了

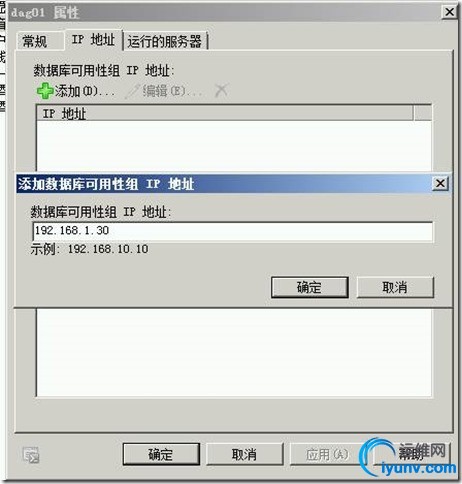

  在完成界面里，可以看到相应的命令行。下面我们需要设置DAG的群集IP地址，方法是在新建的DAG名称上右键“属性”---切换到"IP地址"选项卡，添加即可。如下图所示：

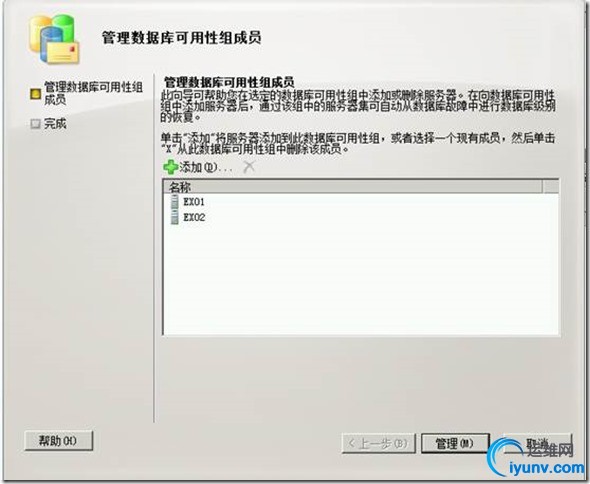

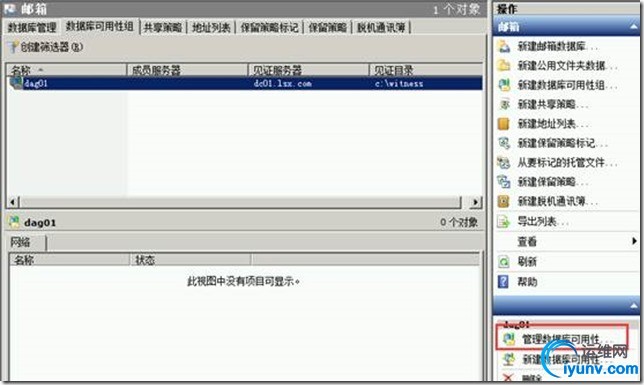

  添加数据库可用性组IP地址之，点击“确定”，但现在我们的DAG组中还没有成员，还需要继续操作向DAG中添加成员，也就是把exchange mBX服务器加入到可用性组中。方法是：在新建的DAG名称上右键“管理数据库可用性组成员身份”，然后添加ex01和ex02。如下图所示：


  当点击 “管理”后，需要稍等片刻，因为系统在加入成员的同时还需要在成员机器上安装Windows的故障转移群集服务
  以下是在Exchange Management Shell中使用命令方式添加数据库高可用性组成员的方法
  Add-DatabaseAvailabilityGroupServer -Identity cqdag -MailboxServer cqexdag01
  Add-DatabaseAvailabilityGroupServer -Identity cqdag -MailboxServer cqexdag02

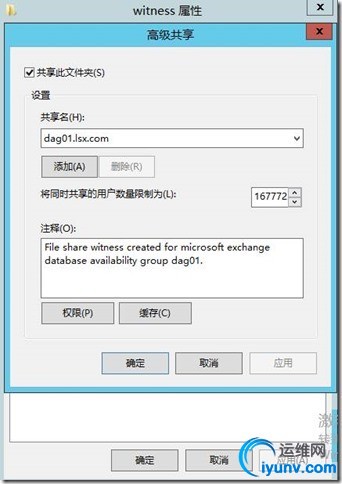

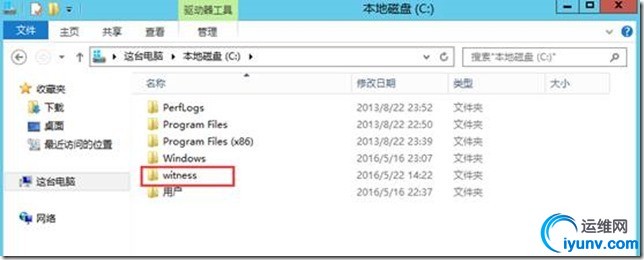

  添加DAG成员后，我们来到域控制器的c盘，验证见证目录是不是自动创建并共享了

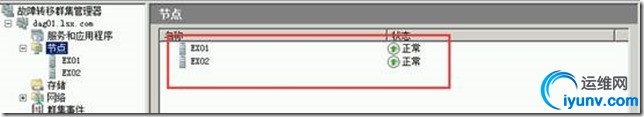

  接下来，再看一下故障转移群集中的资源，我们可以到任意一台exchange服务器上打开故障转移群集管理器，从下图中可以看到群集名就是我们在DAG部署中指定的DAG01.lsx.com。群集中两个节点都处于正常状态。

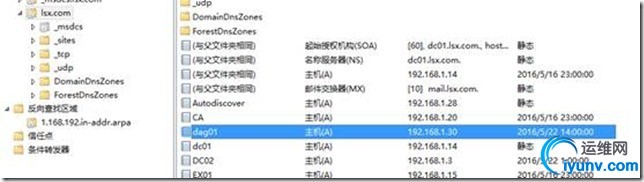

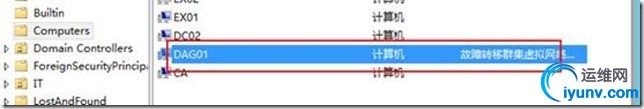

  自动创建了DNS 记录

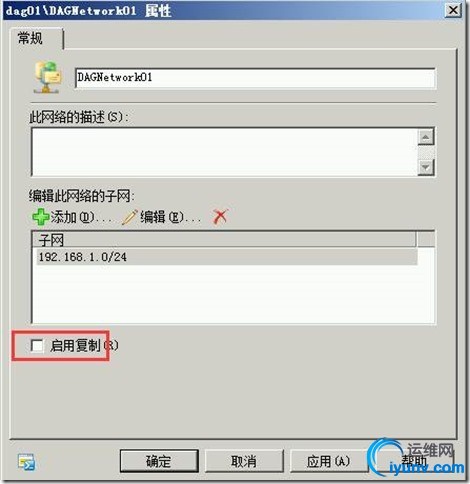

  在我们起初的规划中，dag网卡是做为数据复制的网卡，位于复制网络192.168.100.0这个网段，那么现再MAPI网络，也就是192.168.1.0这个网络同样可以用于复制，在这里我们将MAPI网络的复制禁用掉


  下面我们来为邮箱数据库添加副本，其实就是在另外一台邮箱服务器上创建一个备份，不过首先来新建一个数据库，这里不使用默认的数据库

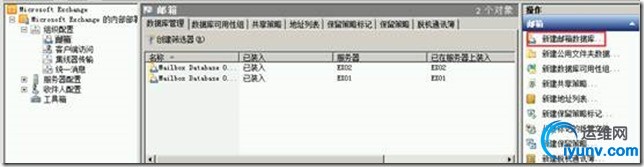

  切换到【数据库管理】选项卡，在空白处右键选择【新建邮箱数据库】

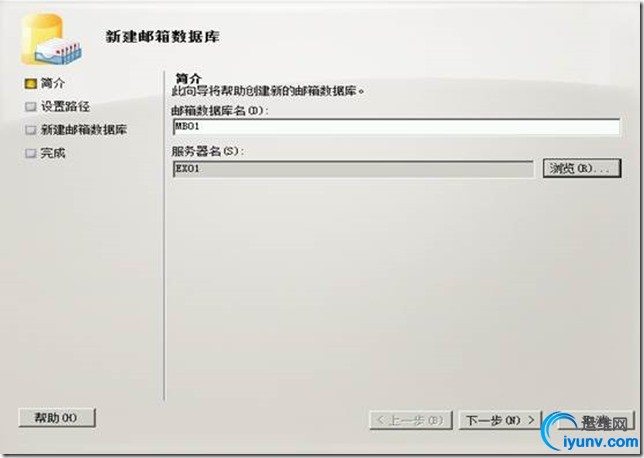

  指定数据库名称以即承载它的服务器

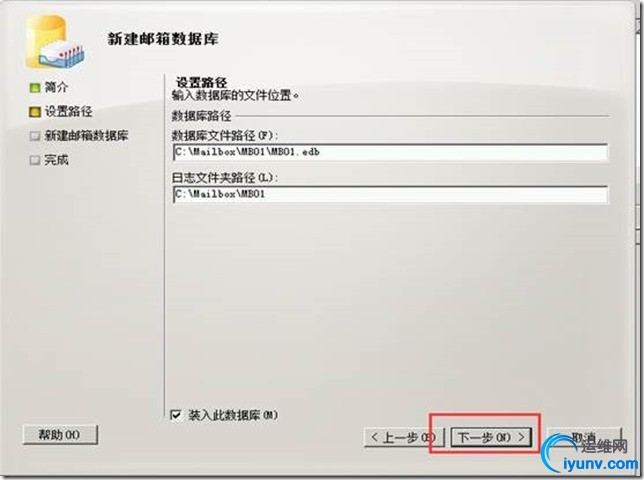

  指定数据库文件路径和存放日志的文件夹路径

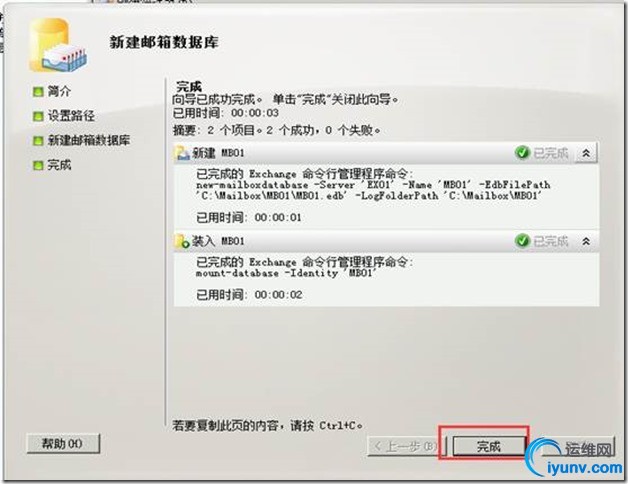

  单击【完成】，那么就创建了一个邮箱数据库mb01

  在Exchange Management Shell中使用命令方式创建并装载邮箱数据库
  用命令在另一台exchange服务器上创建并装载数据库
  New-MailboxDatabase -Server ex02 -Name mb02 -EdbFilePath c:\mailbox\mb02\mb02.edb –LogFolderPath c:\mailbox\mb02log


  挂载数据库
  Mount-Database –Identity mb02

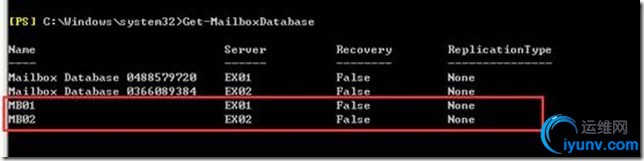

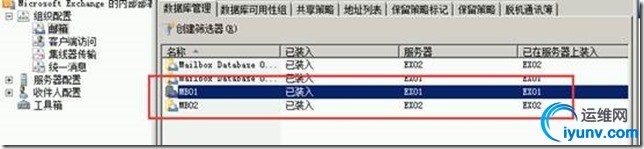

  如下图所示，邮箱数据库创建完成

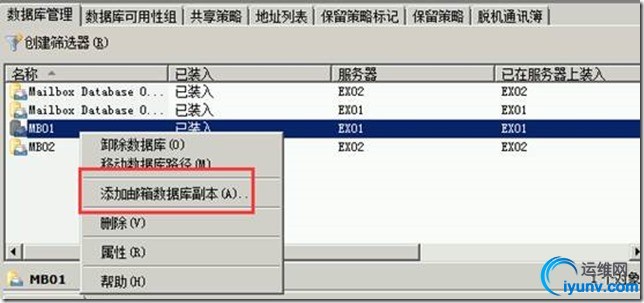

  [url=]创建[/url]邮箱数据库副本  在mb01上右键，选择【添加邮箱数据库副本】

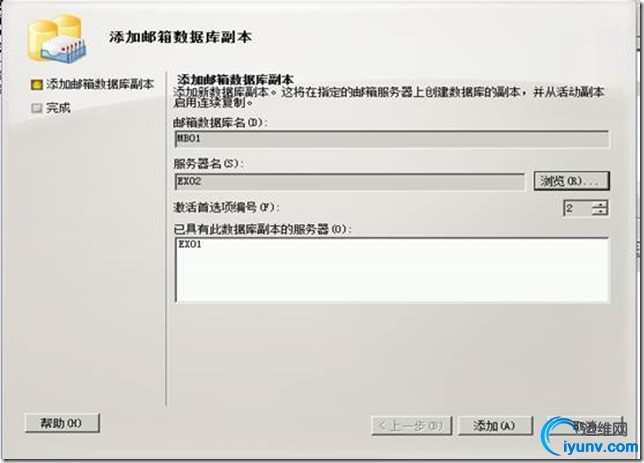

  指定存放数据库副本的服务器，这里选择ex02，

  单击【添加】创建成功

  在Exchange Management Shell中使用命令方式添加邮箱数据库副本
  使用Exchange Management Shell 创建MB02数据库副本
  Add-MailboxDatabaseCopy –Identity MB02 -MailboxServer EX01 –ActivationPreference 2

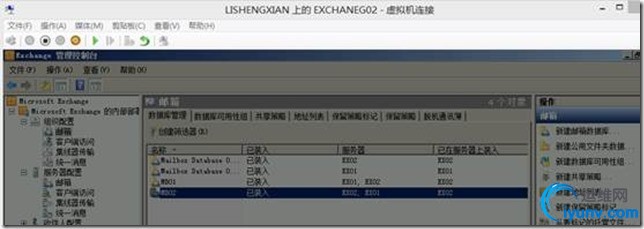

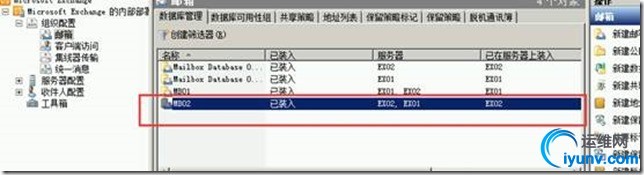

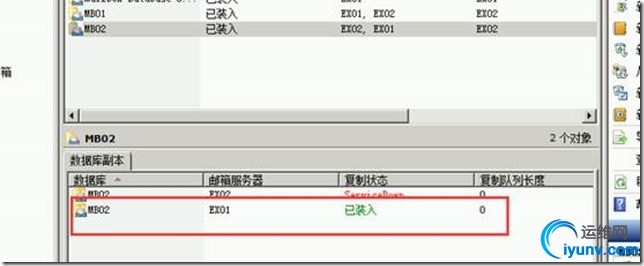

  现再我们可以看到，邮箱数据库MB01、MB02在两台邮箱服务器上都有了副本，

  测试DAG
  暂停EX02服务器

  下图可以看到 数据库已经切换到EX01副本中

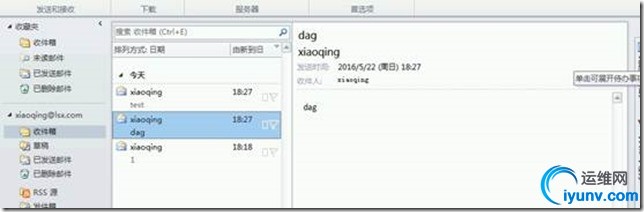

  可以正常发送接收

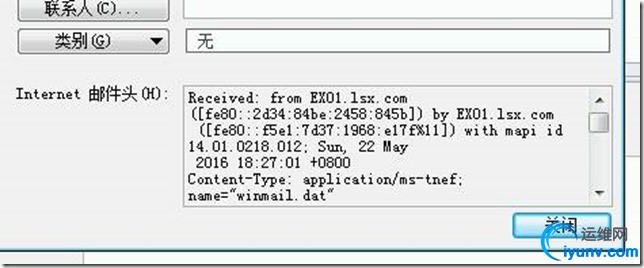

  查看邮件头，显示由EX01 服务器发送并接收
