linux下负载均衡集群 LVS之NAT类型

utydgf

1.集群类型分下3种:
LB: Load Balancing，负载均衡
HA：High Availability, 高可用
HP：High Performance, 高性能
2.LB负载均衡四层LVS类型分为以下3种：(Linux Virtual Server)
NAT：地址转换
DR: 直接路由
TUN：隧道
2.1.NAT:
集群节点跟director必须在同一个IP网络中；
RIP通常是私有地址，仅用于各集群节点间的通信；
director位于client和real server之间，并负责处理进出的所有通信；
realserver必须将网关指向DIP；
支持端口映射；
realserver可以使用任意OS；
较大规模应该场景中，director易成为系统瓶颈；

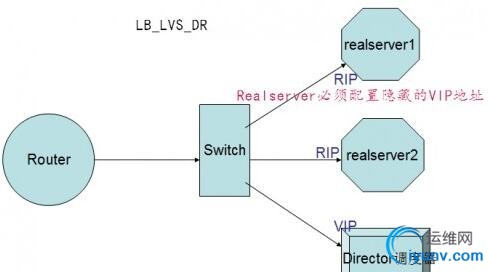

2.2.DR: 常用类型
集群节点跟director必须在同一个物理网络中；
RIP可以使用公网地址，实现便捷的远程管理和监控；
director仅负责处理入站请求，响应报文则由realserver直接发往客户端；
realserver不能将网关指向DIP；
不支持端口映射；
比NAT类型支持更多集群结点
2.3.TUN：
集群节点可以跨越Internet；
RIP必须是公网地址；
director仅负责处理入站请求，响应报文则由realserver直接发往客户端；
realserver网关不能指向director；
只有支持隧道功能的OS才能用于realserver；
不支持端口映射；
比NAT类型支持更多集群结点
3.LVS调度方法: 默认调度方法：wlc
3.1.四种静态调度方法：
rr:轮询,round-robin
wrr:加权轮询,Weight round-robin
dh: 目标地址hash,Destinating Hashing
sh:源地址hash,Source Hashing
3.2.六种动态调度方法：
lc: 最少连接 Least-connection
  active*256+inactive
wlc: 加权最少连接 Weighted Least-connection
  (active*256+inactive)/weight
sed: 最短期望延迟 Shortest Excepted Delay
（active+1)*256/weight
nq: never queue
LBLC: 基于本地的最少连接 Locality-Based Least-Connection
LBLCR: 基于本地的带复制功能的最少连接
Locality-Based Least-Connection with Replication Scheduling

4.ipvsadm：管理集群服务命令行工具
4.1.管理集群服务
添加：-A -t|u|f service-address [-s scheduler]
    -t: TCP协议的集群
    -u: UDP协议的集群
    service-address:  IP:PORT
    -f: FWM: 防火墙标记
    service-address: Mark Number
修改：-E
删除：-D -t|u|f service-address
例如:# ipvsadm -A -t 202.100.1.8:80 -s rr

4.2.管理集群服务中的RS
添加：-a -t|u|f service-address -r server-address [-g|i|m] [-w weight]
   -t|u|f service-address：事先定义好的某集群服务
   -r server-address: 某RS的地址，在NAT模型中，可使用IP：PORT实现端口映射；
   [-g|i|m]: LVS类型
    -g: DR
    -i: TUN
    -m: NAT
    [-w weight]: 定义服务器权重
修改：-e
删除：-d -t|u|f service-address -r server-address
例如:
# ipvsadm -a -t 202.100.1.8:80 -r 1.1.1.19 -m
# ipvsadm -a -t 202.100.1.8:80 -r 1.1.1.20 -m
查看
-L|l:列出
-n: 数字格式显示主机地址和端口
--stats：统计数据
--rate: 速率
--timeout: 显示tcp、tcpfin和udp的会话超时时长
-c: 显示当前的ipvs连接状况
删除所有集群服务:-C：清空ipvs规则
保存规则:# ipvsadm -S > /指定存储路径
载入还原此前的规则：# ipvsadm -R < /备份的存储路径

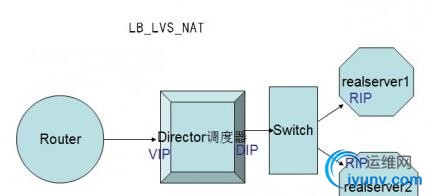

5.负载均衡集群 LVS之NAT类型实例背景:
Director调度主机两张网卡,外网卡VIP为202.100.1.8,内网卡DIP为1.1.1.18

两台realserver主机RIP分别为1.1.1.19和1.1.1.20，网关必须指向1.1.1.18，并安装httpd服务

5.1.LVS_NAT类型实例web负载均衡,调度方法为rr
# ipvsadm -A -t 202.100.1.8:80 -s rr
# ipvsadm -a -t 202.100.1.8:80 -r 1.1.1.19 -m
# ipvsadm -a -t 202.100.1.8:80 -r 1.1.1.20 -m
# ipvsadm -L -n
# ipvsadm -L -n --stats
5.2.LVS_NAT类型实例web负载均衡,修改调度方法为wrr,并修改Weight权重比例
# ipvsadm -E -t 202.100.1.8:80 -s wrr
# ipvsadm -e -t 202.100.1.8:80 -r 1.1.1.19 -w 4 -m
# ipvsadm -e -t 202.100.1.8:80 -r 1.1.1.20 -w 1 -m
# ipvsadm -L -n
# ipvsadm -L -n --stats
6.负载均衡集群 LVS之DR类型实例背景
