BGP选路原则之MED(cost)

342144

自学习BGP以来，有个问题一直困扰，一个是MED、另一个是Loacl-Preference，总认为对他们的定义与方向（import、export）理解上不能与书本理论一致，通过以下三个实验，来学习源路由条目+对等体（手动指的peer）+传递方向（import/export）、可选非传递属性的理解（第三个实验）。

MED（Multi-Exit-DISC）

可选非过渡属性

MED值越小越有先

仅仅在两个相邻的AS之间传递，不会传给邻居的邻居。

用于控制数据流进入的控制（进入到本AS的选路，如进入AS100）

一般上行连接同一AS的两台或多台设备，（默认情况不比较来自不同的AS的MED值，但是可以通过compare-different-as-med来比较）。

如果使用default med xxx，那么只对引入的路由有效，network进入的路由是无效的，如果通过route-pliocy 可以对任意类型路由起效。

可以通过refresh bgp all export/import来刷新BGP路由更新

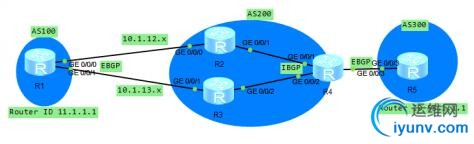

默认情况ping -a 55.1.1.1 11.1.1.1 都会走R2，通过修改MED值从而使R5访问11.1.1.1数据包走R3，

经过测试三种方式来实现，第一种在R1上实现AS之间传递med，是MED最重要的一种控制数据包流入的方式，第二种是在R2 G0/0/0 入方向也可以实现，第三种方式是在AS内部传递MED：

route-policy MED permit node 10

if-match acl 2000

apply cost 220

route-policy MED permit node 20

acl number 2000

rule 5 permit source 11.1.1.1 0

第一种：在R1 peer 10.1.12.2 route-policy MED export （G0/0/0）

最重要的MED的使用方式，意义在于我能控制你访问我的资源。（第二种、第三种方式也能控制访问11.1.1.1的选路，但是有些类似local-preference属性的使用）

[R4]display bgp routing-table

Total Number of Routes: 5

      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>i  11.1.1.1/32        33.1.1.1        0          100        0      100i

* i                     22.1.1.1        220        100        0      100i

*>   55.1.1.1/32        10.1.45.5       0                     0      300i

*>i  111.1.1.1/32       22.1.1.1        0          100        0      100i

* i                     33.1.1.1        0          100        0      100i

<R5>tracert -a 55.1.1.1 11.1.1.1

1 10.1.45.4 60 ms  50 ms  60 ms

2 10.1.34.3 50 ms  60 ms  100 ms 受路由策略影响走R3了

3 10.1.13.1 70 ms  80 ms  100 ms

扩展：以上是55.1.1.1 到11.1.1.1，反之11.1.1.1到55.1.1.1不受路由策略的影响，仍然会选择走R2，因为路由条目在传递的时候是加入每个路由器入接口的cost值。

[R1]tracert -a 11.1.1.1 55.1.1.1

1 10.1.12.2 30 ms  30 ms  50 ms 不受路由策略影响，默认走R2

2 10.1.24.4 100 ms  70 ms  80 ms

3 10.1.45.5 110 ms  140 ms  90 ms

---------------------------------------------------------------------------------

第二种：在R2 peer 10.1.12.1 route-policy MED import   （G0/0/0）

<R5>tracert -a 55.1.1.1 11.1.1.1

1 10.1.45.4 30 ms  50 ms  30 ms

2 10.1.34.3 60 ms  70 ms  60 ms 受路由策略影响走R3

3 10.1.13.1 80 ms  80 ms  90 ms

<R1>tracert -a 11.1.1.1 55.1.1.1

1 10.1.12.2 50 ms  40 ms  50 ms 不受路由策略影响走R2

2 10.1.24.4 80 ms  80 ms  70 ms

3 10.1.45.5 100 ms  90 ms  110 ms

同理，不会受到路由策略的影响

[R2]dis bgp routing-table

Total Number of Routes: 3

      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>   11.1.1.1/32        10.1.12.1       220                   0      100i med被打上220

*>i  55.1.1.1/32        44.1.1.1        0          100        0      300i

*>   111.1.1.1/32       10.1.12.1       0                     0      100i

[R3]dis bgp routing-table

Total Number of Routes: 3

      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>   11.1.1.1/32        10.1.13.1       0                     0      100i

*>i  55.1.1.1/32        10.1.34.4       0          100        0      300i

*>   111.1.1.1/32       10.1.13.1       0                     0      100i

[R4]dis bgp routing-table

Total Number of Routes: 5

      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>i  11.1.1.1/32        33.1.1.1        0          100        0      100i

* i                     22.1.1.1        220        100        0      100i 同一AS内传递med

*>   55.1.1.1/32        10.1.45.5       0                     0      300i

*>i  111.1.1.1/32       22.1.1.1        0          100        0      100i

* i                     33.1.1.1        0          100        0      100i

<R5>dis bgp routing-table

Total Number of Routes: 3

      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>   11.1.1.1/32        10.1.45.4                             0      200 100i 未传递med值

*>   55.1.1.1/32        0.0.0.0         0                     0      i

*>   111.1.1.1/32       10.1.45.4                             0      200 100i

对第一条路由解释：

R2打上med值220后，不会经过R4在传给R5，因为只在相邻两个AS间传递，不会传递给第三个AS（export方向）。

此时是在R2的import方向，那么只能在本AS内传递。？

-----------------------------------------------

第三种：在R2 peer 44.1.1.1 route-policy MED export （ G0/0/1）

说明MED可以在同一AS内也能起效，理解可选非传递的侧面意思。

[R4]dis bgp routing-table
Total Number of Routes: 5
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
*>i  11.1.1.1/32        33.1.1.1        0          100        0      100i
* i                     22.1.1.1        220        100        0      100i
*>   55.1.1.1/32        10.1.45.5       0                     0      300i
*>i  111.1.1.1/32       22.1.1.1        0          100        0      100i
* i                     33.1.1.1        0          100        0      100i

<R5>dis bgp routing-table
Total Number of Routes: 3
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
*>   11.1.1.1/32        10.1.45.4                             0      200 100i
*>   55.1.1.1/32        0.0.0.0         0                     0      i
*>   111.1.1.1/32       10.1.45.4                             0      200 100i

<R1>tracert -a 11.1.1.1 55.1.1.1
1 10.1.12.2 40 ms  50 ms  30 ms
2 10.1.24.4 70 ms  60 ms  40 ms
3 10.1.45.5 100 ms  90 ms  80 ms
11.1.1.1 到55.1.1.1仍然不受路由策略影响
<Huawei>tracert -a 55.1.1.1 11.1.1.1
1 10.1.45.4 50 ms  30 ms  50 ms
2 10.1.34.3 40 ms  60 ms  70 ms
3 10.1.13.1 90 ms  60 ms  80 ms
55.1.1.1到11.1.1.1受到路由策略影响
