热备份路由协议，vlan与生成树（STP）之间的关系

4etfeww

实验01：热备份路由协议
实验目标：
  配置hsrp使得当一台主机出现故障时，数据仍能传送

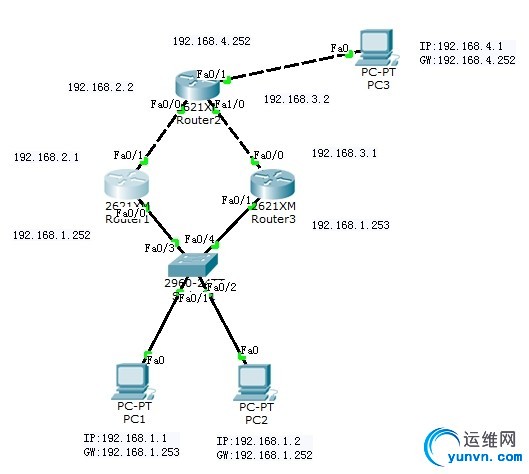

实验环境：

实验步骤：
  一、       为Router1接口配置IP


  二、       为Router2接口配置IP


  三、       PC1、PC2、PC3的IP及网关按图所示配置
  四、       为Router1和Router2配置动态路由


  五、       将Router3与Router2相连，并配置端口网关和动态路由

保存Router2的配置并增加端口---配置Router3接口IP和网关---配置动态路由





  六、       将Router1接口0/1断开，实现PC1与PC3之间的通信

  七、       将Router1接口0/1重新打开，进入0/0接口配置虚拟网关及优先级

Standby2 priority 200

八、为Router3接口0/0配置优先级

   Standby 2 priority 195

九、为Router1配置端口跟踪及占先权

结果验证：
  PC1能与PC4通信

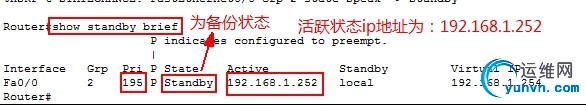

    断开router1的0/1接口，查看router1、 router3的HSRP状态

  Router1：

  Router3：

  开启router1的f0/1接口，查看router1、 router3的hsrp状态
  Router1：

  Router3：

问题及经验总结：

1.注意在配置HSRP端口跟踪时，跟踪的端口为非网关端口

2.在配置HSRP时，为了端口修复好后能重新处于活跃状态，要给两台路由器配置     占先权。

实验02：vlan与生成树（STP）之间的关系
实验目标：使两台三层交换机实验负载均衡，配置PVST+

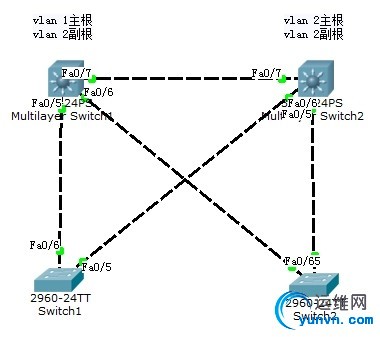

实验环境：

实验步骤：
  一、按图所示组建网络环境

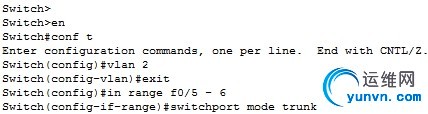

  二、配置两台二层交换机

1.  新建vlan 2

2.  给端口配置trunk

三、配置三层交换机（Switch1）

1.新建vlan 2

2.给端口配置trunk



3.将该交换机指定为vlan 1为主根网桥，vlan2为副根网桥


  四、配置三层交换机（Switch2）

1.新建vlan 2

2.给端口配置trunk

3.将该交换机指定为vlan 2为主根网桥，vlan1为副根网桥

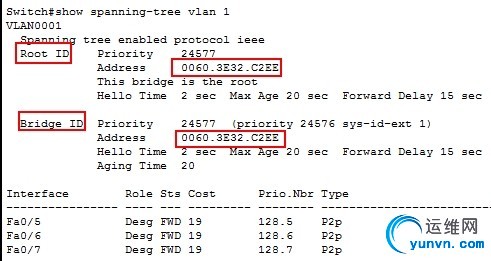

  五、查看生成树的配置

结果验证：

  Switch1三层交换机：

  Vlan 1为主根网桥：



  Vlan 2为副根网桥：



  Switch2三层交换机：
  Vlan 2为主根网桥：

  Vlan 1为副根网桥：

问题和经验总结：
  注意建立vlan 2
