负载均衡lvs+keepalived 配置1

2234yuj

试验机三台：
director server：192.168.1.22
vip：192.168.1.25
real server1：192.168.1.23
real server2：192.168.1.24
查看内核是否为2.6以上，我的三台机器环境均为：centos5.5 kernels2.6.18，通过http://www.linuxvirtualserver.org/software/ipvs.html下载对应版本，我当时下载的是：ipvsadm-1.24.tar.gz
1.安装
#tar -zxvf ipvsadm-1.24.tar.gz
#make  （make不成功有可能与下载的ipvs版本与内核不一致导致，可使用：
ln -s /usr/src/kernels/2.6.9-42.EL-i686/  /usr/src/linux）
#make install （也就几s）
#ipvsadm --help 查看是否有配置选项，如：

#ifconfig eth0:0 192.168.1.25 broadcast 192.168.1.25  回车
>netmask 255.255.255.255 up
此处在eth0设备上绑定了一个虚拟设备eth0:0，同时设置了一个虚拟IP是192.168.1.25，也就是上面我们规划的IP地址，然后指定广播地址也为192.168.1.25，需要特别注意的是，这里的子网掩码为255.255.255.255。

然后给设备eth0:0指定一条路由，执行如下指令：
#route add -host 192.168.1.25 dev eth0:0

启用IP转发：

#echo "1" >/proc/sys/net/ipv4/ip_forward
清除虚拟内核服务器中的记录

#ipvsadm -C

#ipvsadm -A -t 192.168.1.25:80 -s rr -p 600
以上表示在内核的虚拟服务器列表中添加一条192.168.1.25的虚拟服务器记录，并且指定此虚拟服务器的服务端口为80，然后指定此虚拟服务器的调度策略为轮询调度，并且在每个real server上的持续服务时间为600秒，即10分钟。
#ipvsadm -a -t 192.168.1.25:80 -r 192.168.1.23:80 -g
#ipvsadm -a -t 192.168.1.25:80 -r 192.168.1.24:80 -g

以上两条设置表示在虚拟服务器192.168.1.25中添加两条新的Real Server记录，两个Real Server的IP分别为192.168.1.23和192.168.1.24，参数“-g”指定了虚拟服务器的工作模式为直接路由模式，即DR模式。
这样设置完毕后，当用户访问192.168.1.25的80服务时，LVS会根据设置的调度策略和路由模式将请求分配到192.168.1.23以及192.168.1.24的80端口。

Real server 的配置
分别在192.168.1.213/24设置
回环设备上绑定了一个虚拟IP地址，并设定其子网掩码为255.255.255.255，与Director Server上的虚拟IP保持互通
#ifconfig eth0:0 192.168.1.25 broadcast 192.168.1.25 netmask 255.255.255.255 up

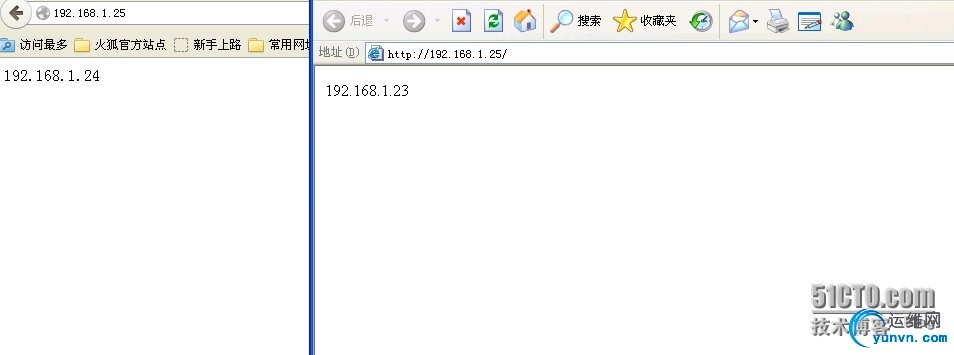

然后分别通过几台内网机子测试访问192.168.1.25

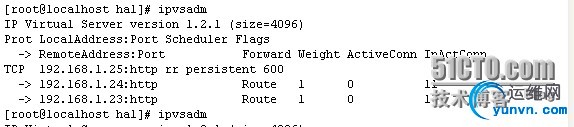

在director通过ipvsadm查看连接状态

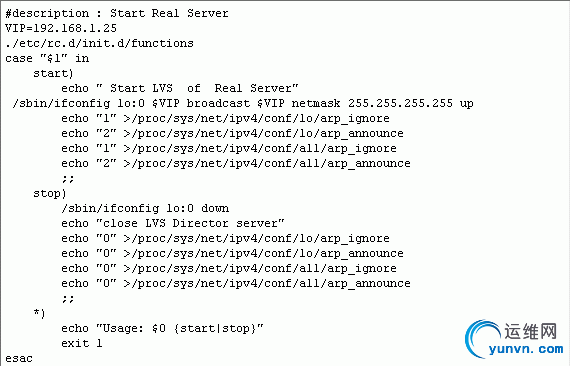

另外需要在rea服务器上设置脚本停止与启动，方便加载vip联通：
#!/bin/bash
#description : Start Real Server
VIP=192.168.1.25
./etc/rc.d/init.d/functions
case "$1" in
    start)
        echo " Start LVS  of  Real Server"
/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
        echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
        echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
        echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
        echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
        ;;
    stop)
        /sbin/ifconfig lo:0 down
        echo "close LVS Director server"
        echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
        echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
        echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
        echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
        ;;
    *)
        echo "Usage: $0 {start|stop}"
        exit 1
esac
