haproxy实现资源动静分离的简单案例

trhhrth

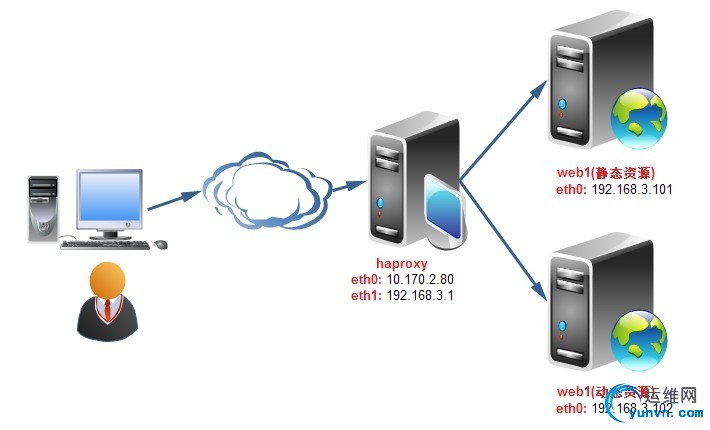

案例拓扑图

---

说明：haproxy服务器安装了两张网卡，eth0以桥接的方式连接，eth1连接到VMnet3上；web1和web2也都连接到VMnet3上。
配置上游服务器web1

---

默认情况下，httpd服务已经安装，因此只需为其添加测试页面并启动服务即可

1 2 3

# vim /var/www/html/index.html     Hello,192.168.3.101 # /etc/init.d/httpd start

配置上游服务器web2

---

安装php服务

1	# yum -y install php

添加测试页面并启动服务

1 2 3 4 5 6

# vim /var/www/html/index.php     Hello,192.168.3.102             phpinfo();     ?> # /etc/init.d/httpd start

配置haproxy服务器

---

安装haproxy服务

1	# yum -y install haproxy

备份haproxy.cfg文件

1 2	# cd /etc/haproxy/ # cp haproxy.cfg haproxy.cfg.bak

删除haproxy.cfg文件中以# main frontend which proxys to the backends以后的所有内容
编辑/etc/haproxy/haproxy.cfg配置文件，在haproxy.cfg添加如下内容

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

frontend main     bind :80     maxconn 6000     acl url_static path_beg -i /images /stylesheets /vedios /javascript     acl url_static path_end -i .jpg .html .css .js .png .gif     use_backend statics if url_static     default_backend    dynamics backend statics     balance roundrobin     server s1 192.168.3.101 check port 80 maxconn 3000     server b1 127.0.0.1:8080 backup check port 8080 backend dynamics     balance roundrobin     server d1 192.168.3.102 check port 80 maxconn 3000     server b2 127.0.0.1:8080 backup check port 8080 listen stats     bind :8888     stats enable     stats hide-version     stats uri /hap?stats     stats auth muluhe:muluhe     stats admin if TRUE

给haproxy提供测试页面

1 2	# vim /var/www/html/index.html     I'm so sorry, Site is maintainning

修改httpd.conf配置文件，将Listen 80改为Listen 8080
启动haproxy服务器上的httpd服务和haproxy服务

1 2	# /etc/init.d/httpd start # /etc/init.d/haproxy start

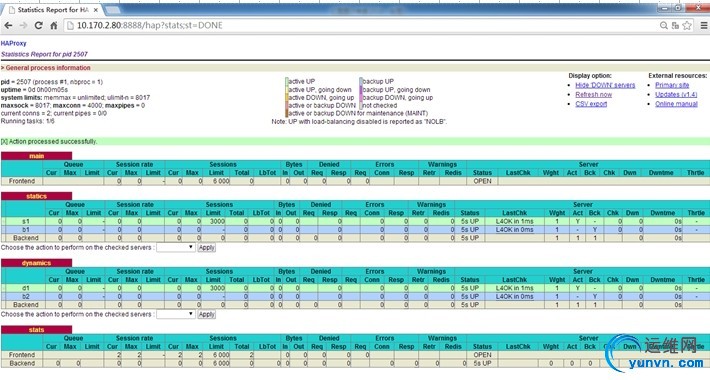

查看haproxy服务器状态图形管理界面

测试haproxy动静分离功能

---

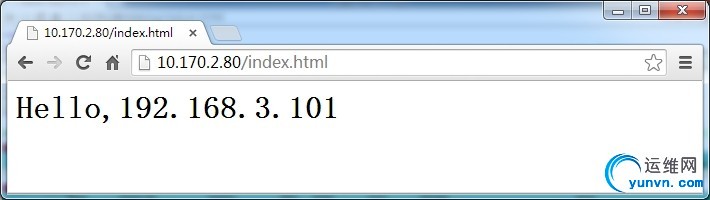

在浏览器中键入10.170.2.80/index.html，可得到如下页面

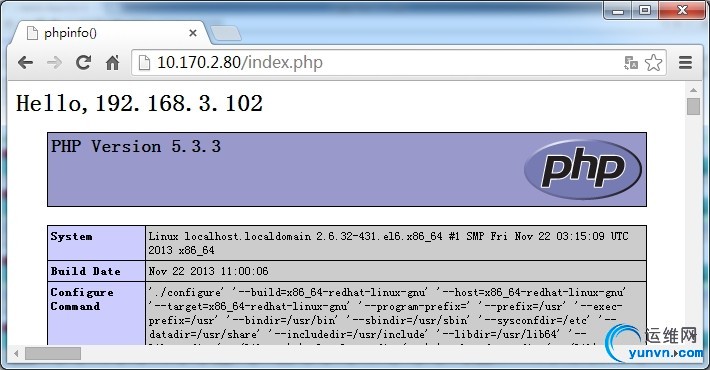

在浏览器中键入10.170.2.80/index.php，可得到如下页面
