Keepalived是类似于layer3层，4层，7层交换机制的软件，作用是检查WEB服务器健康状态，根据超时间件来判断WEB服务器的健康状态，其中一台WEB节点出现故障，Keepalived将会把故障的WEB节点移除。故障修复后自动添加回来。
layer3层，4层，7层工作在TCP/IP的协议栈的IP层，TCP层，应用层。
keepalived使用layer3层的方式工作时，keepalived会根据设定时间定期像后端服务器发送一个ICMP的ping包，来检测web服务器是否在线。
keepalived使用layer4层的方式工作时，是根据TCP的端口来进行检测，例如web服务器的80端口。
keepalived使用layer7层的方式工作时，就需要检测的是web节点的httpd或者nginx是否正常运行。

下图为根据keepalived画出简单的OSI7层模型:

keepalived上面说到是检查后端服务器健康状态的，也就是模拟VRRP的工作模式来实现的。

VRRP的特点：VRRP是一种容错协议，保证当主机的下一跳路由出现故障，由另外一台路由器代替出现故障的路由器进行工作，而保证网络通信的连接性及可靠性。
VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相当于一台虚拟路由器，使用虚拟路由器号进行标识。以下使用虚拟路由器代替VRRP备份组进行描述。
虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理路由器完全一样。局域网内的主机将虚拟路由器的IP地址设置为默认网关，通过虚拟路由器与外部网络进行通信。

准备两个主机，安装keepalived。既然是模拟VRRP的工作模式，就需要一个MASTER节点和一个BACKUP节点。
安装keepalived。

1	# yum install keepalived

配置MASTER节点的keepalived.conf主配置文件。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

! Configuration File forkeepalived    global_defs {                                               #全局定义段    notification_email {      acassen@firewall.loc      failover@firewall.loc      sysadmin@firewall.loc    }    notification_email_fromAlexandre.Cassen@firewall.loc    smtp_server 192.168.200.1    smtp_connect_timeout 30    router_id LVS_DEVEL }    vrrp_instance VI_1 {                                        #实例名称     state MASTER                                            #当前节点为主节点     interface eth1                                          #指定网卡     virtual_router_id 132                                   #虚拟路由ID，默认为51     priority 100                                            #优先级，主节点要数字要大于从节点     advert_int 1     authentication {         auth_type PASS         auth_pass 111111     }     virtual_ipaddress {                                     #虚拟IP地址         192.168.0.121     } }

BACKUP节点需要修改下优先级和虚拟路由ID即可。

MASTER节点可以查看下日志，keepalived是否正常启动。

1 2 3 4 5 6 7 8 9 10 11

# tail -f /var/log/messages Sep 22 02:02:12 webKeepalived_healthcheckers[2734]: Opening file '/etc/keepalived/keepalived.conf'. Sep 22 02:02:12 webKeepalived_healthcheckers[2734]: Configuration is using : 7450 Bytes Sep 22 02:02:12 webKeepalived_vrrp[2735]: VRRP sockpool: [ifindex(3), proto(112), fd(11,12)] Sep 22 02:02:12 webKeepalived_healthcheckers[2734]: Using LinkWatch kernel netlink reflector... Sep 22 02:02:13 webKeepalived_vrrp[2735]: VRRP_Instance(VI_1) Transition to MASTER STATE Sep 22 02:02:14 webKeepalived_vrrp[2735]: VRRP_Instance(VI_1) Entering MASTER STATE Sep 22 02:02:14 webKeepalived_vrrp[2735]: VRRP_Instance(VI_1) setting protocol VIPs. Sep 22 02:02:14 webKeepalived_vrrp[2735]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth1 for192.168.0.121 Sep 22 02:02:14 webKeepalived_healthcheckers[2734]: Netlink reflector reports IP 192.168.0.121added Sep 22 02:02:19 webKeepalived_vrrp[2735]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth1 for192.168.0.121

查看指定配置的虚拟IP。

1 2 3 4 5

# ip addr show | grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.110/24 brd 192.168.0.255scope global eth1 inet 192.168.0.121/32 scope global eth1 192.168.0.121已经在这里了

停止掉keepalived，看看虚拟IP是否还在。

1 2 3

# ip addr show | grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000 inet 192.168.0.110/24 brd 192.168.0.255 scope global eth1

接下来在BACKUP的节点启动keepalived。

1 2 3 4 5 6

# service keepalived start Starting keepalived:                                       [  OK  ] # ip addr show | grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.111/24 brd 192.168.0.255scope global eth1 inet 192.168.0.121/32 scope global eth1

这时候在MASTER节点启动keepalived，查看虚拟IP是否回到主节点。

1 2 3 4 5

# ip addr show | grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.110/24 brd 192.168.0.255scope global eth1 inet 192.168.0.121/32 scope global eth1 虚拟IP重新回来了

可以查看下BACKUP节点的日志。

1 2 3 4 5 6 7 8 9 10 11

# tail -f /var/log/messages Sep 22 02:07:10 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Transition to MASTER STATE Sep 22 02:07:11 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Entering MASTER STATE Sep 22 02:07:11 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) setting protocol VIPs. Sep 22 02:07:11 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth1 for192.168.0.121 Sep 22 02:07:11 webKeepalived_healthcheckers[1903]: Netlink reflector reports IP 192.168.0.121added Sep 22 02:07:16 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth1 for192.168.0.121 Sep 22 02:07:41 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Received higher prio advert Sep 22 02:07:41 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) Entering BACKUP STATE Sep 22 02:07:41 webKeepalived_vrrp[1904]: VRRP_Instance(VI_1) removing protocol VIPs. Sep 22 02:07:41 webKeepalived_healthcheckers[1903]: Netlink reflector reports IP 192.168.0.121removed

重新选举后，虚拟IP被移除到192.168.0.121，这时候BACKUP节点的虚拟IP就没有了。

接下来实现Keepalived双主模式。

两个keepalived使用两个虚拟IP，每个节点都使用一个虚拟IP地址，当其中一台故障的时候，可以直接把虚拟IP地址转移到另外一台节点上去，另外一台正常工作的keepalived将会调度故障那台后端所管理的WEB主机。

MASTER节点的keepalived.conf添加如下配置。

1 2 3 4 5 6 7 8 9 10 11 12 13 14

vrrp_instance VI_2{     state BACKUP     interface eth1     virtual_router_id 232     priority 99     advert_int 1     authentication {         auth_type PASS         auth_pass 222222     }     virtual_ipaddress {         192.168.0.122     } }

定义第二个VRRP实例，修改节点为BACKUP，优先级为99，虚拟IP为192.168.0.122，虚拟路由ID为232。
而原BACKUOP节点定义修改节点为MASTER,优先级为100即可。

两个节点的keepalived都进行重启，虚拟IP就会一边一个。

1 2 3 4 5 6 7 8 9

# ip addr show |grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.110/24 brd 192.168.0.255scope global eth1 inet 192.168.0.121/32 scope global eth1    # ip addr show |grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.111/24 brd 192.168.0.255 scopeglobal eth1 inet 192.168.0.122/32 scope global eth1

而当我们把其中一个节点停掉的话，虚拟IP会立即转移到另外一个节点。

1 2 3 4 5 6

# ip addr show |grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     link/ether 00:0c:29:b0:80:e9 brdff:ff:ff:ff:ff:ff     inet 192.168.0.110/24 brd 192.168.0.255scope global eth1     inet 192.168.0.121/32 scope global eth1     inet 192.168.0.122/32 scope global eth1

这样即可保证一台主机出现故障后后端WEB服务器正常被访问，并且可以解决另外一台服务器过于空闲。并且需要监控的时候还可以添加邮箱，可以以邮件的方式监控keepalived是否正常工作。

定义监控脚本，检查web服务运行状态。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

vrrp_scriptchk_httpd {                #定义一个名为chk_httpd的脚本    script "killall -0 httpd"           #返回状态值    interval 1                          #检测间隔时间    weight -5                           #权重    fall 2                                  rise 1 }    vrrp_instance VI_1{     state MASTER     interface eth1     virtual_router_id 132     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 111111     }     virtual_ipaddress {         192.168.0.121     }       track_script {        chk_httpd    }    notify_master "/etc/init.d/httpdstart"    notify_backup "/etc/init.d/httpdstop"    notify_fault "/etc/init.d/httpdstop" }

刚安装好的httpd是没有启动的，通过启动keepalived查看httpd是否同时启动。

1 2 3 4 5 6 7 8

# ss -tnl State       Recv-Q Send-Q              Local Address:Port                Peer Address:Port LISTEN      0     128                           :::80                           :::*      LISTEN      0     128                           :::22                           :::*      LISTEN      0     128                            *:22                            *:*      LISTEN      0     100                          ::1:25                           :::*      LISTEN      0     100                    127.0.0.1:25                            *:*   端口已经看见了

这时候把MASTER节点的keepalived.conf复制到BACKUP节点，并且修改虚拟路由ID和优先级。
LVS + Keepalived 的实现。

WEB节点的配置：
安装好httpd服务，配置回环接口IP地址。

1 2 3 4 5 6 7 8 9 10 11 12 13

# echo 1 >/proc/sys/net/ipv4/conf/eth1/arp_ignore # echo 1 >/proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 >/proc/sys/net/ipv4/conf/all/arp_announce # echo 2 >/proc/sys/net/ipv4/conf/eth1/arp_announce # ifconfig eth0down # ifconfig lo:0192.168.0.150 netmask 255.255.255.255 broadcast 192.168.0.150 up # ifconfig    lo:0      Link encap:Local Loopback             inet addr:192.168.0.150  Mask:255.255.255.255           UP LOOPBACK RUNNING  MTU:16436 Metric:1    # route add -host192.168.0.150 dev lo:0

另外一台WEB节点相同配置。
后端服务器准备完毕后，开始配置keepalived。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

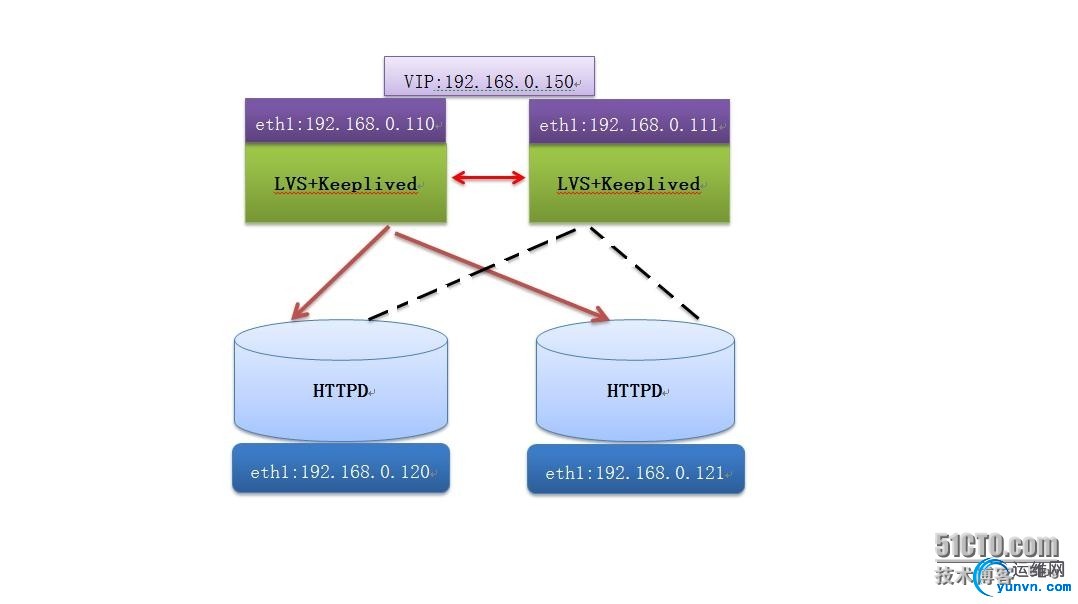

# vim /etc/keepalived/keepalived.conf vrrp_instance VI_1{     state MASTER     interface eth1     virtual_router_id 132     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 111111     }     virtual_ipaddress {         192.168.0.150     } }    virtual_server192.168.0.150 80 {     delay_loop 6     lb_algo rr     lb_kind DR     nat_mask 255.255.255.0     protocol TCP        real_server 192.168.0.120 80 {         weight 1         HTTP_GET {             url {               path /        status_code 200             }             connect_timeout 2             nb_get_retry 2             delay_before_retry 1         }     }     real_server 192.168.0.122 80 {         weight 1         HTTP_GET {             url {               path /                 status_code 200             }             connect_timeout 2             nb_get_retry 2             delay_before_retry 1         }     } }

访问测试：


当把主节点的keepalived停掉后，查看虚拟IP是否转移以及ipvsadm规则。

1 2 3 4 5 6 7 8 9 10 11 12

# ip addr show |grep eth1 3: eth1: mtu 1500 qdisc pfifo_fast state UP qlen1000     inet 192.168.0.111/24 brd 192.168.0.255scope global eth1     inet 192.168.0.150/32 scope global eth1    # ipvsadm -L -n IP Virtual Serverversion 1.2.1 (size=4096) ProtLocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.0.150:80 rr   -> 192.168.0.120:80             Route   1     0          1            -> 192.168.0.121:80             Route   1     0          1



虚拟IP顺利转移，也可以看到ipvsadm的规则了。

定义一个sorryserver 为了后端节点全部故障后用来响应的。
在keepalived.conf中添加一条。

1	sorry_server192.168.0.110 80

下面把WEB服务器的两个节点全部停掉，测试。

测试完成。
