tcp/ip主机到主机的数据传输，以及三次握手和四次挥手的简单理解

32e2

                      主机到主机的数据包传输
1/22

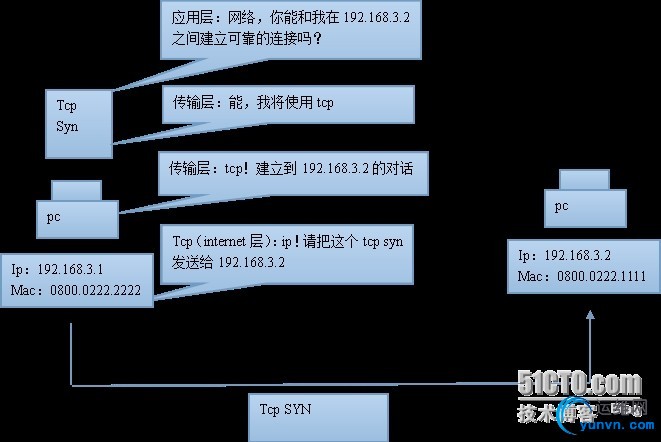

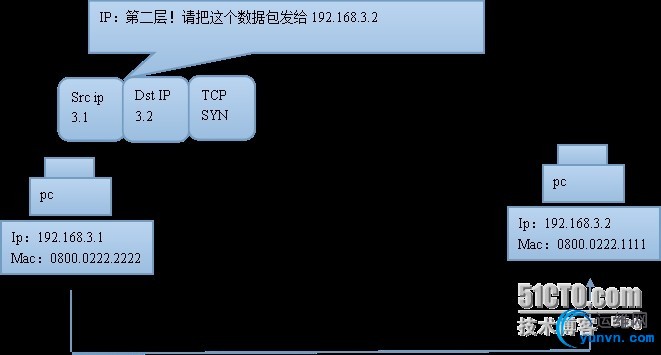

SYN   是TCP建立连接的信号




2/22




3/22



4/22

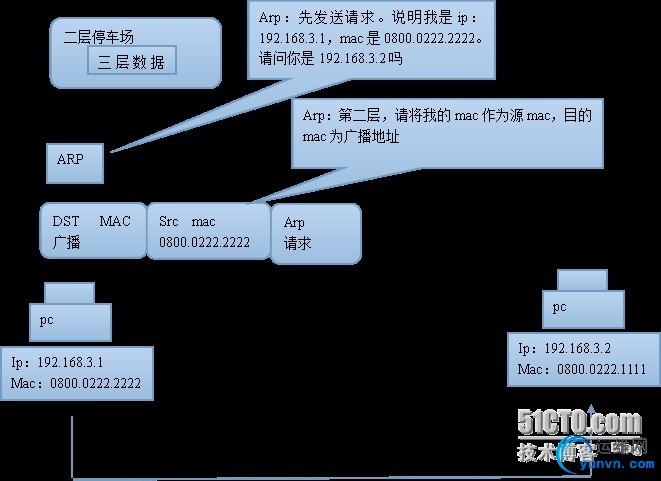

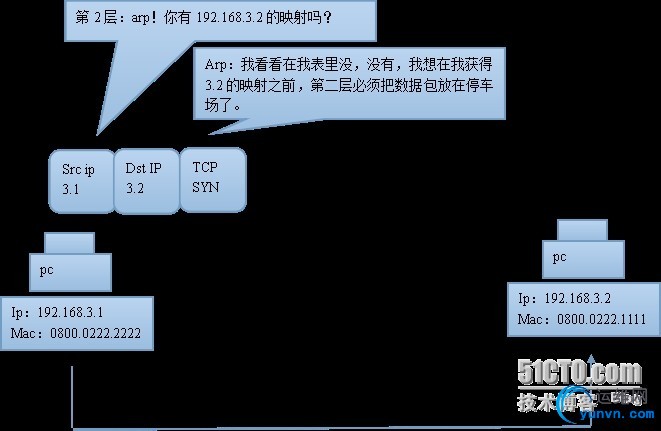

主机3.1的2层封装帧 arp请求





5/22

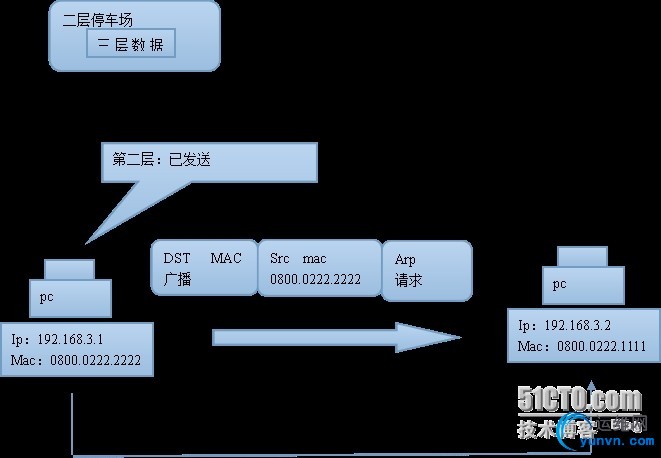

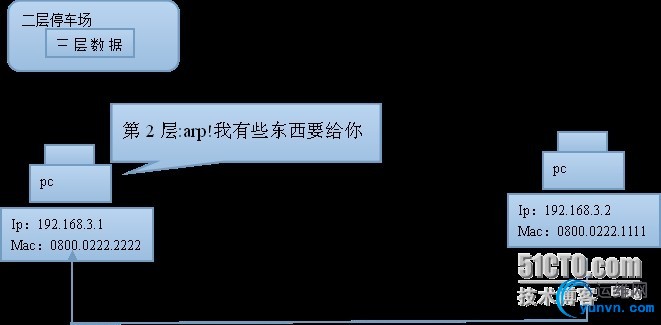

主机3.1发送arp请求广播




6/22

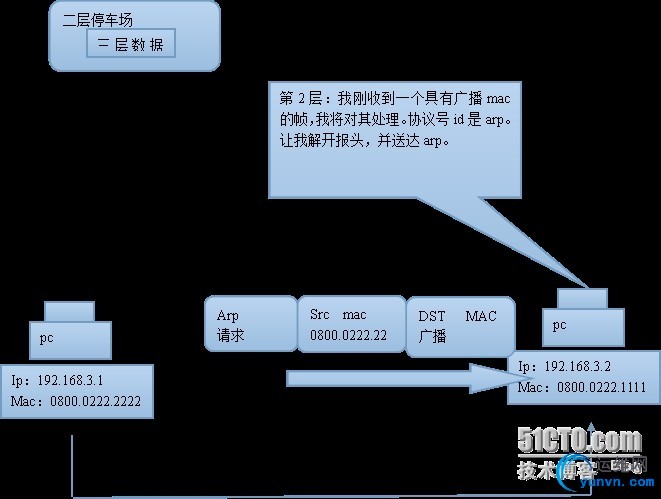

主机3.2收到arp请求广播




7/22

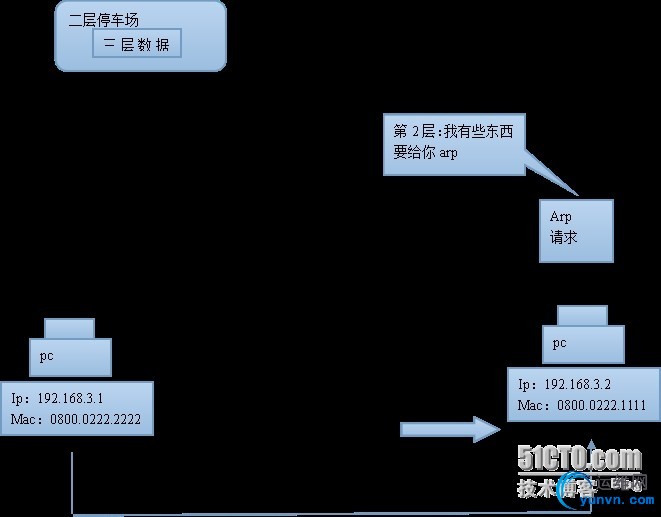

主机3.2收到arp请求




8/22
主机3.2收到帧并应答



9/22

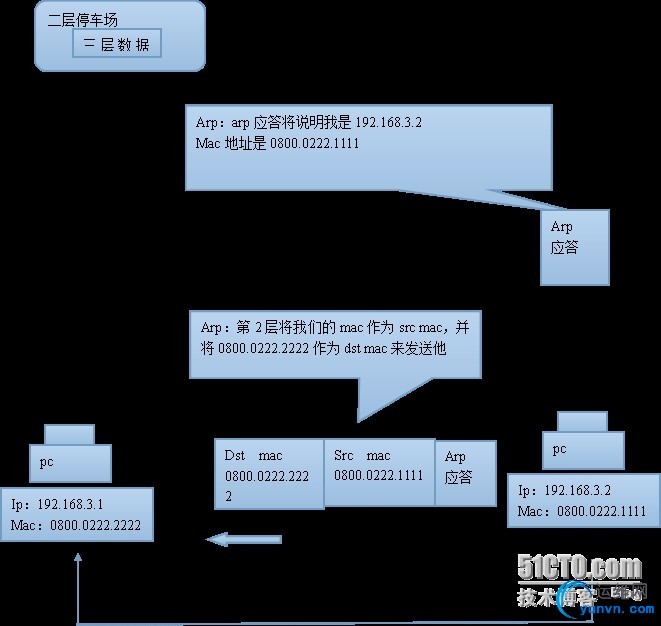

主机3.2arp的应答



10/22

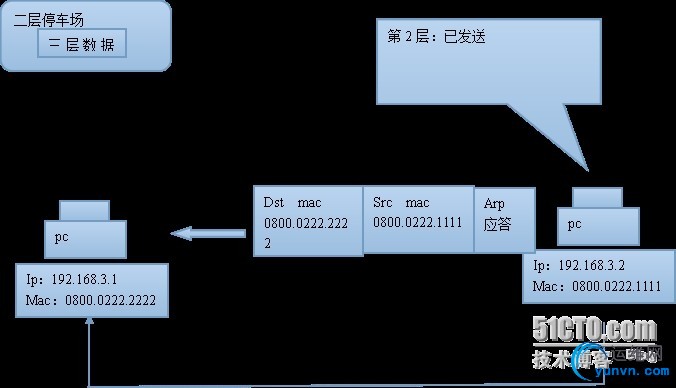

主机3.2发送arp的应答



11/22

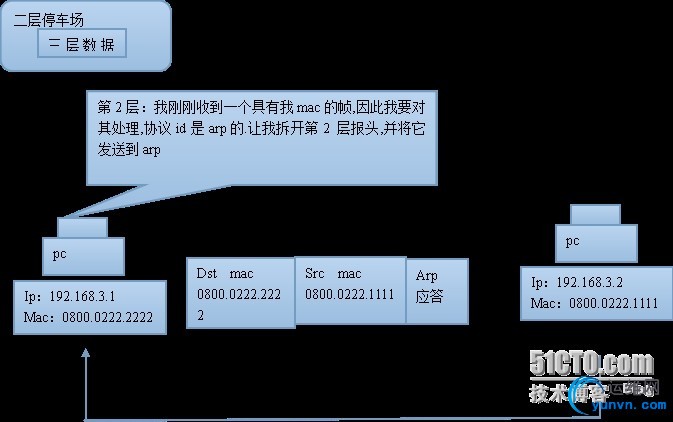

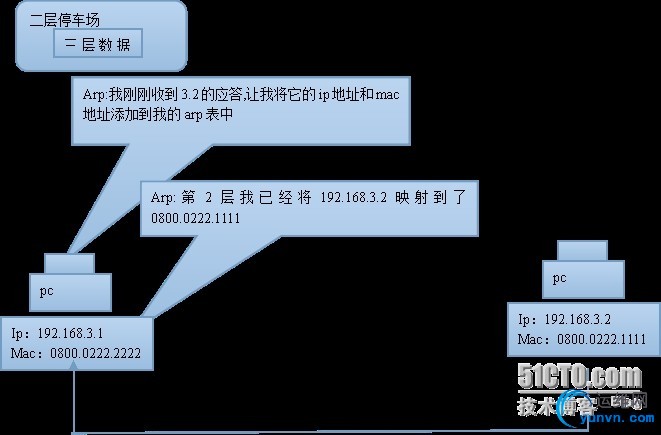

主机3.1收到应答,并对2层帧拆包,添加arp条目



12/22




13/22
Arp映射完成



14/22

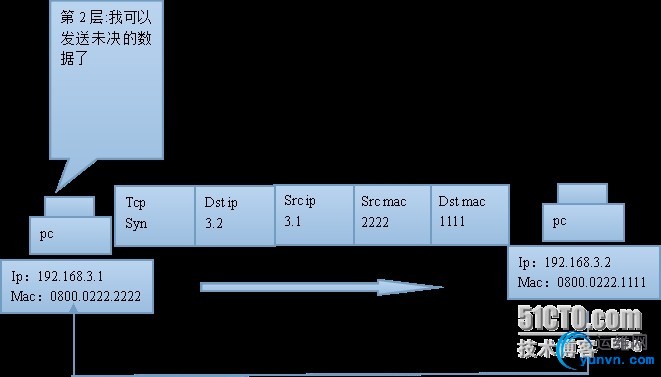

主机3.1 要求建立会话  第一次握手




15/22

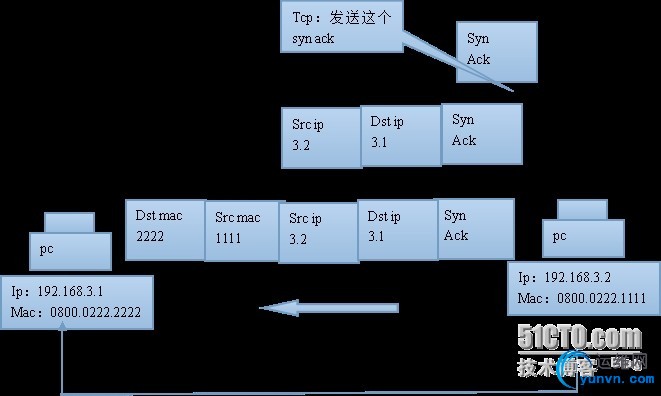

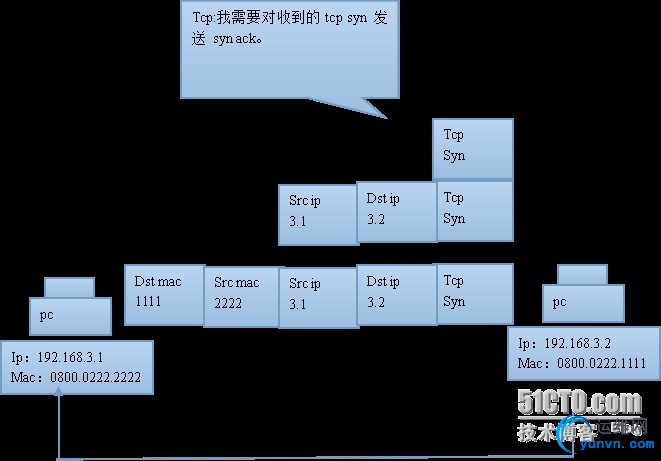

主机3.2确认接受并响应会话   第二次握手





16/22

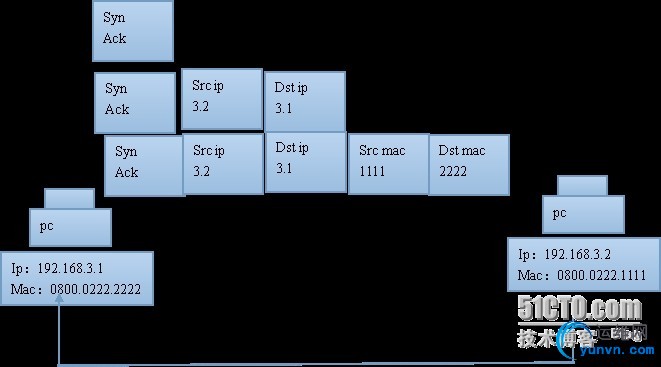

主机3.2响应会话



17/22

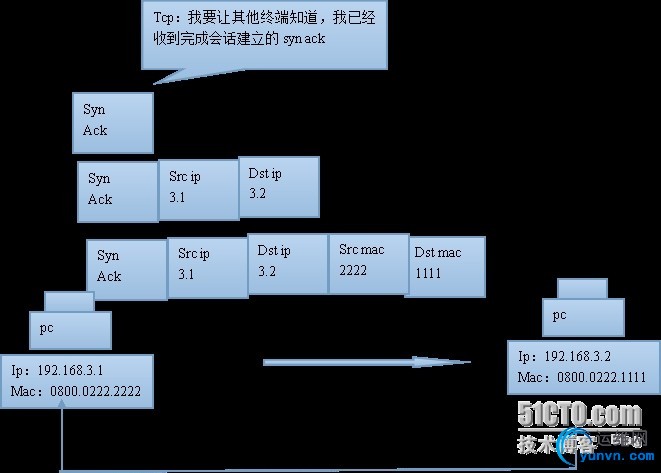

主机3.1拆包




18/22

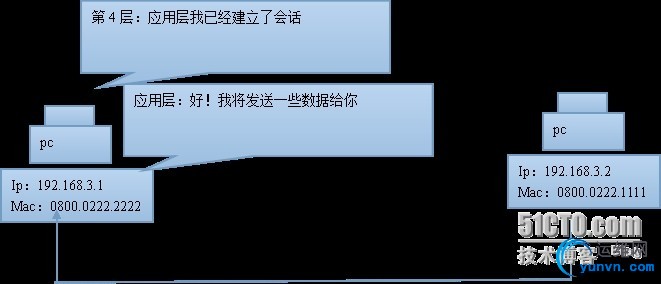

三次握手完成





19/22

20/22

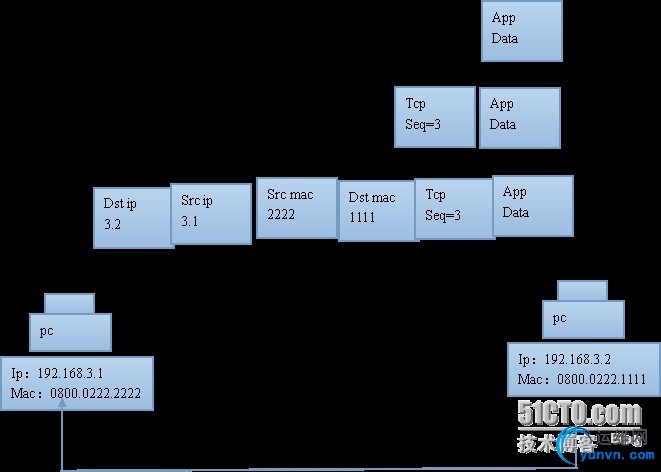

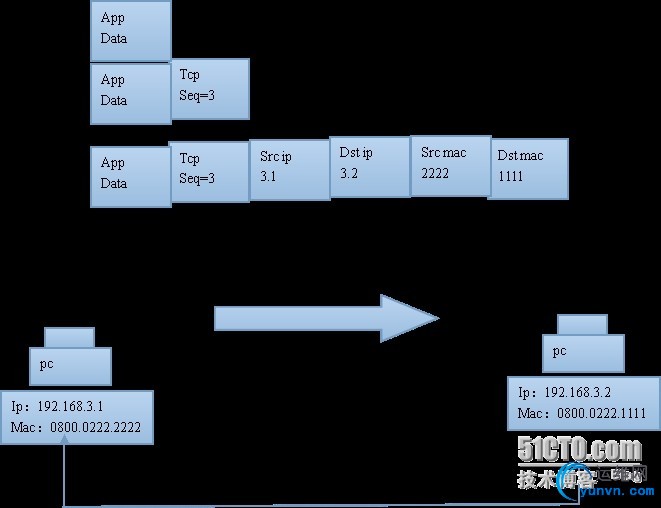

主机3.1打包 发送数据

21/22

主机3.2拆包，提取数据

22/22

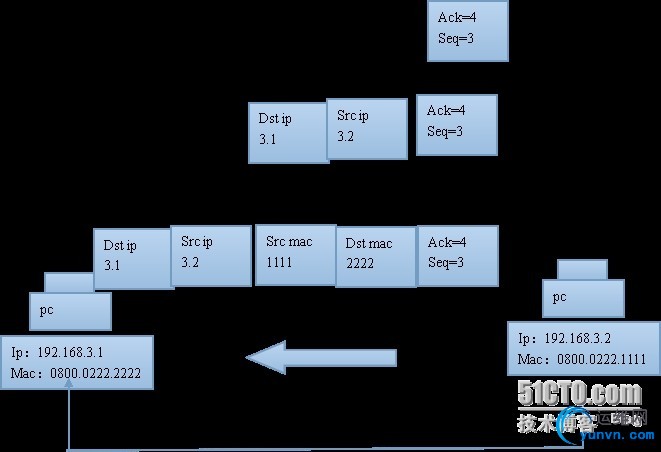

确认接收到了数据

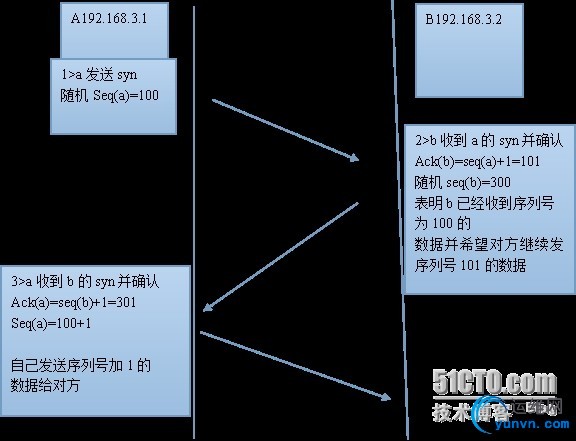

Tcp连接的建立（三次握手）
SEQ是序列号
ACK是确认字符,也是期望对方继续发送的数据包的序列号
三次握手过程中
第一步A发送SYN,随机产生一个初始seq如seq=100
第二步B确认接受到SYN,即seq=100的包
而且准备接受下一个数据包ack=100+1即101的包
同时B也将告诉A自己的初始aeq随机产生如seq=300
发送seq=300,ack=101的包
第三步A收到B的ack=101,则自己的seq=100+1发给B
同时期望B继续发送数据包,则自己ack=300+1



第二步中ack的确认和seq数据包的发送是同步的

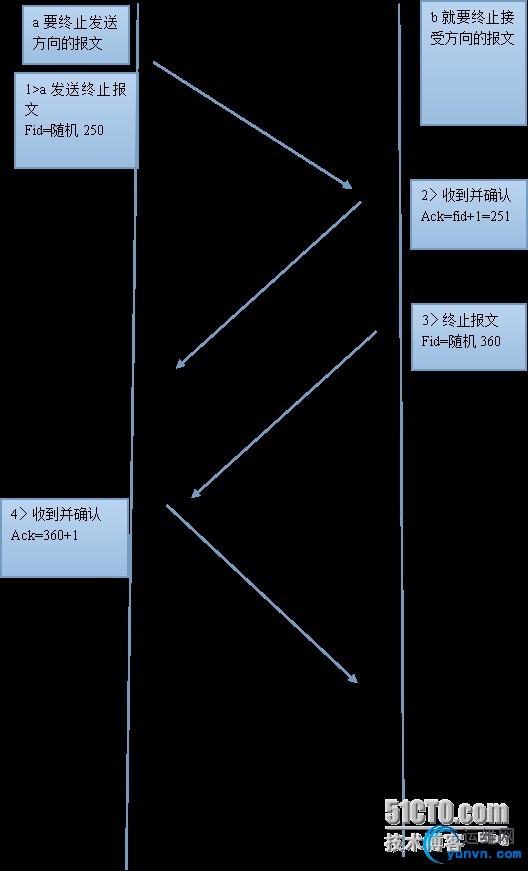

Tcp连接的终止（四次挥手）

第二三步是不同步的，常常是你发完了我还没有收完
