利用Memcached+Apache Tomcat+Nginx实现负载均衡

34323

系统环境:rhel6.5_x64 selinux and iptables disabled
主机角色: node1: 172.25.44.22:Nginx Tomcat Memcached
         node2: 172.25.44.33:Tomcat Memcached
软件下载:http://www.nginx.org
http://code.google.com/p/memcached-session-manager/

Part1 Memcached:高性能的分布式内存缓存服务器

Memcached是以LiveJournal旗下Danga Interactive公司的Brad Fitzpatric为首开发的一款软件。现在已成为mixi、hatena、Facebook、Vox、LiveJournal等众多服务中提高Web应用扩展性的重要因素。

许多Web应用都将数据保存到RDBMS中,应用服务器从中读取数据并在浏览器中显示。但随着数据量的增大、访问的集中,就会出现RDBMS的负担加重、数据库响应恶化、网站显示延迟等重大影响。

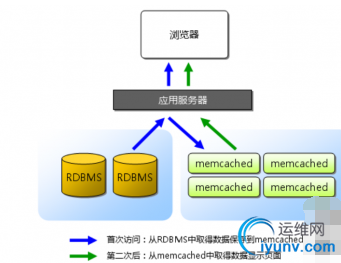

Memcached是高性能的分布式内存缓存服务器。一般的使用目的是,通过缓存数据库查询结果,减少数据库访问次数,以提高动态Web应用的速度、提高可扩展性。如图：

Memcached作为高速运行的分布式缓存服务器,具有以下的特点。

　　1.协议简单

　　2.基于libevent的事件处理

　　3.内置内存存储方式

　　4.Memcached不互相通信的分布式

Memcached的分布式如图：




安装并配置Memcached

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

tar zxf memcache-2.2.5.tgz cd memcache-2.2.5/ phpize  ##自动生成configure文件 ./configure \ --prefix=/usr/local/lnmp/php/modules \ --enable-memcache make && make install  ##编译并安装 vim /usr/local/lnmp/php/etc/php.ini extension=memcache.so  ##在863行添加 /etc/init.d/fpm start  ##启动php cp example.php memcache.php  /usr/local/lnmp/nginx/html/ cd /usr/local/lnmp/nginx/html/ vim memcache.php $VERSION='$Id: memcache.php,v 1.2 2008/09/11 19:21:06 mikl Exp $'; define('ADMIN_USERNAME','memcache');    // Admin Username define('ADMIN_PASSWORD','westos');      // Admin Password define('DATE_FORMAT','Y/m/d H:i:s'); define('GRAPH_SIZE',200); define('MAX_ITEM_DUMP',50); $MEMCACHE_SERVERS[] = 'localhost:11211'; // add more as an array ##$MEMCACHE_SERVERS[] = 'mymemcache-server2:11211'; // add more as an array /etc/init.d/memcached  start  ##启动Memcached nginx -t  ##检验语法 nginx  ##启动Nginx netstat -antple  ##查看网络端口 如图：

访问172.25.44.22/example.php,如图：

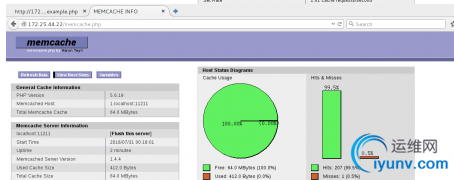

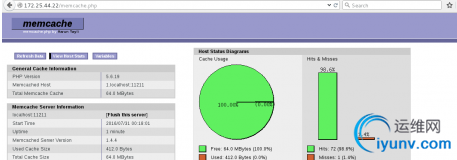

访问172.25.44.22/memcache.php,如图：





Part2 JDK安装jdk

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

sh jdk-6u32-linux-x64.bin  ##运行原生的jdk版本 mv jdk1.6.0_32/ /usr/local/java  ##生成java工作目录 vim /etc/profile  ##设置环境变量 export JAVA_HOME=/usr/local/java export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib export PATH=$PATH:$JAVA_HOME/bin source /etc/profile  ##生效 vim test.java  ##编写测试页 public class test {           public static void main(String[] args)           {                  System.out.println("Hello,it's me!");           } } javac test.java [iyunv@server2 ~]# java test  ##运行test Hello,it's me!

Part3 Apache Tomcat
1.安装Tomcat

1 2 3 4 5 6 7 8 9 10 11

tar zxf apache-tomcat-7.0.37.tar.gz -C /usr/local/lnmp/  ##将软件包解压到指定目录下 cd /usr/local/lnmp/ ln -s apache-tomcat-7.0.37/ tomcat  ##做链接 [iyunv@server2 tomcat]# bin/startup.sh  ##启动Tomcat Using CATALINA_BASE:   /usr/local/lnmp/tomcat Using CATALINA_HOME:   /usr/local/lnmp/tomcat Using CATALINA_TMPDIR: /usr/local/lnmp/tomcat/temp Using JRE_HOME:        /usr/local/java Using CLASSPATH:       /usr/local/lnmp/tomcat/bin/bootstrap.jar:/usr/local/lnmp/tomcat/bin/tomcat-juli.jar netstat -antple  ##查看网络端口 如图：

访问172.25.44.22：8080
如图：

1 2 3 4 5 6 7 8 9 10

vim /usr/local/lnmp/nginx/conf/nginx.conf location / {            root   html;           index index.jsp index.php index.html index.htm;       }       location ~ \.jsp$ {      proxy_pass http://172.25.44.22:8080;       } nginx -s reload  ##重新加载Nginx

访问172.25.44.22/index.jsp
如图：  ##说明Tomcat安装成功

1 2	cd /usr/local/lnmp/tomcat/webapps/ROOT The TIME IS:<%=new java.util.Date()%>

访问172.25.44.22/test.jsp
如图：




2.搭建Tomcat集群（server2,server3）

1 2 3 4 5 6 7 8 9 10 11 12

yum install -y libevent-devel-1.4.13-4.el6.x86_64.rpm  libevent-doc-1.4.13-4.el6.noarch.rpm libevent-headers-1.4.13-4.el6.noarch.rpm scp /etc/profile root@172.25.44.33/etc/   scp -r /usr/local/java/ root@172.25.44.33:/usr/local/ scp -r /usr/local/lnmp/tomcat 172.25.44.33:/usr/local/ /usr/local/bin/tomcat/bin/startup.sh  ##启动server3上的Tomcat Using CATALINA_BASE:   /usr/local/tomcat Using CATALINA_HOME:   /usr/local/tomcat Using CATALINA_TMPDIR: /usr/local/tomcat/temp Using JRE_HOME:        /usr/local/java Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar 访问server3上的tomcat:172.25.44.33：8080/test.jsp 如图：

访问172.25.44.33：8080
如图：

3.通过配置upstream轮询模式，实现Tomcat的负载均衡

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

vim /usr/local/lnmp/nginx/conf/nginx.conf events {       use epoll;     worker_connections  2048; } http {          upstream westos {                  server 172.25.44.22:8080;                  server 172.25.44.33:8080;          }         location / {             root   html;             index index.jsp index.php index.html index.htm;         }         location /status {             stub_status on;             access_log off; } location ~ \.php$ {      root           html;      fastcgi_pass   127.0.0.1:9000;      fastcgi_index  index.php;      fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;      include        fastcgi.conf; } location ~\.jsp$ {        proxy_pass http://westos; } nginx -t  ##检验语法 nginx -s reload  ##重新加载Nginx 访问172.25.44.22/test.jsp

如图：

1 2 3 4 5 6 7 8

当停掉server2上的tomcat， [iyunv@server2 ~]# /usr/local/lnmp/tomcat/bin/shutdown.sh Using CATALINA_BASE:   /usr/local/lnmp/tomcat Using CATALINA_HOME:   /usr/local/lnmp/tomcat Using CATALINA_TMPDIR: /usr/local/lnmp/tomcat/temp Using JRE_HOME:        /usr/local/java Using CLASSPATH:       /usr/local/lnmp/tomcat/bin/bootstrap.jar:/usr/local/lnmp/tomcat/bin/tomcat-juli.jar 访问172.25.44.22/test.jsp，server3将会接管

如图：



4.sticky模式

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

tar zxf nginx-1.8.0.tar.gz tar zxf nginx-sticky-module-1.0.tar.gz cd nginx-1.8.0/ ./configure --prefix=/usr/local/lnmp/nginx --with-http_stub_status_module --with-http_ssl_module --add-module=/root/nginx-sticky-module-1.0 make && make install  ##编译并安装 mv nginx/ nginx1.9 ln -s nginx1.8/ nginx  ##作链接 vim /usr/local/lnmp/nginx/conf/nginx.conf events {     use epoll;     worker_connections  1024; } http {     upstream westos {              sticky;              server 172.25.44.22:8080;              server 172.25.44.33:8080;     } vim /usr/local/lnmp/tomcat/webapps/ROOT/test.jsp <body> Server Info: <% out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>");%> <% out.println("<br> ID " + session.getId()+"<br>"); String dataName = request.getParameter("dataName"); if (dataName != null && dataName.length() > 0) { String dataValue = request.getParameter("dataValue"); session.setAttribute(dataName, dataValue); } out.print("<b>Session list</b>"); Enumeration e = session.getAttributeNames(); while (e.hasMoreElements()) { String name = (String)e.nextElement(); String value = session.getAttribute(name).toString(); out.println( name + " = " + value+"<br>"); System.out.println( name + " = " + value); } %> <form action="test.jsp" method="POST"> name:<input type=text size=20 name="dataName"> <br> key:<input type=text size=20 name="dataValue"> <br> <input type=submit> </form> </body> </html> sticky模式当用户访问，只要访问主机Tomcat不down，就一直访问同一个.

Part3 memcache交叉存储解决session问题Tomcat-1(T1)将session存储在Memcached-2(T2)上。只有当M2不可用时,T1才将session存储在Memcached-1上(M1是T1 failoverNode)。使用这种配置的好处是,当T1和M1同时崩溃时也不会丢失session会话,避免单点故障。
如图：



session的序列化方案官方推荐的有4种:
1.java serialization
2.msm-kryo-serializer
3.msm-javolution-serializer
4.msm-xstream-serializer
其中性能最好的序列化方案是Kryo,此实验我们采用kryo方式。
在server2上：

1 2 3 4 5 6 7 8 9

vim /usr/local/lnmp/tomcat/conf/context.xml <Manager className="de.javakaffee.web.msm.memcachedBackupSessionManager"       memcachedNodes="n1:172.25.44.22:11211,n2:172.25.44.33:11211"         failoverNodes="n1"           requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"  transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory" /> /etc/init.d/memcached restart  ##重启Memcached cd /usr/local/lnmp/tomcat/lib/ 如图：

在server3上：

1 2 3 4 5 6 7 8 9

yum install -y memcached <Manager className="de.javakaffee.web.msm.MemcachedBackupSessionManager"           memcachedNodes="n1:172.25.44.22:11211,n2:172.25.44.33:11211"                   failoverNodes="n2" requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$" transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"                                      /> /etc/init.d/memcached start  ##启动Memcached cd /usr/local/tomcat/lib/

如图：



测试：

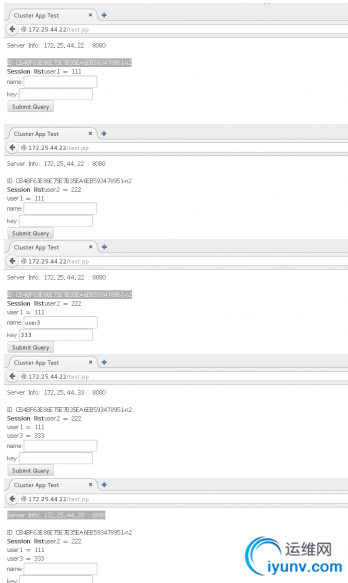

访问172.25.44.22/test.jsp，不同的主机访问时会调度到不同的Tomcat实例上处理来自同一主机的请求会交给同一个Tomcat实例处理,此时你down掉当前正在响应的Tomcat实例,Nginx会自动把用户的请求调度到另一个Tomcat实例上,同时session也不会丢掉，实现负载均衡。
如图：
