[经验分享] zabbix snmp监控交换机流量

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2014-9-29 09:42:30 | 显示全部楼层 |阅读模式
zabbix监控交换机是非常的简单,只需知道交换机snmp的密码,然后连结下自带的snmp模板,就可以完成监控了,还有什么比这配置更简单的?

1、配置交换机的snmp
1
2
snmp-server community yang ro   #配置读取snmp的密码
snmp-server community yangrong rw   #配置可写的snmp密码,为安全起见,最好别开启



在linux上安装net-snmp net-snmp-utils包,测试snmp访问
1
2
#snmpwalk -v 2c -c yang 14.1.8.1   1.3.6.1.2.1.2.2.1.10.2  #查看端口2的计数
iso.3.6.1.2.1.2.2.1.10.2 = Counter32: 3497833695




2、配置zabbix community变量在[管理]à[一般]à[巨集]里,配置snmp的密码变量,这样就可以调用zabbix自带的snmp模板了。

3、创建主机使用snmp监控

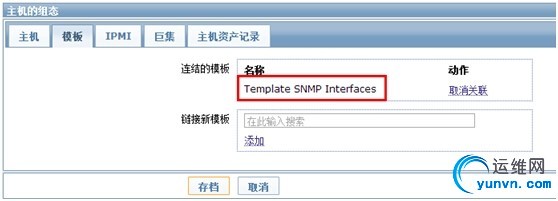

连结默认的snmp模板

OK,配置完成,zabbix就可以完成自动监控。

4、修改模板的探索规则由于交换机上有48口交换机,默认的探索规则里有8项监控,就是说最后会生成48*8=384条监控项,这对于zabbix server的压力很大。
修改探索规则只监控入口流量,出口流量,端口状态;其它的都删除掉。如下图,只保留红框框起来的部分。


5、自动发现结果如下图,自动发现项变成了187项,但相对应正常的见控项还是多了不少。

6、网卡监控图过一段时间后,监控项有了数据,可以查看图形啦。
7、常用snmp OID说明下面这些值可以手动连接进行获取数据:
1
2
3
4
5
6
7
8
9
snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.2 #获取端口列表及描述
snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.8  #获取端口UP/DOWN 情况
snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.10  #获取端口入流量(byte)
snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.16  #获取端口出流量(byte)
snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.2.1.56.0  #获取过去5 秒内的cpu load(百分比)
snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.2.1.57.0  #获取过去10 秒内的cpu load(百分比)
snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.58.0  #获取过去15 秒内的cpu load(百分比)
snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.9.48.1.1.1.5  #获取内存使用情况
snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.9.48.1.1.1.6  #获取内存空闲情况





运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表,该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有,请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意,请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息,一经发现立即删除。若您因此触犯法律,一切后果自负,我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责,亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏,不得用于商业或者其他用途,否则,一切后果均由您自己承担,我们对此不承担任何法律责任
7、如涉及侵犯版权等问题,请您及时通知我们,我们将立即采取措施予以解决
8、联系人Email:admin@iyunv.com 网址:www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址:https://www.yunweiku.com/thread-25517-1-1.html 上篇帖子: python调用zabbix api接口实时展示数据 下篇帖子: Zabbix agentd install Script 交换机 监控 流量
累计签到:12 天
连续签到:1 天
发表于 2015-12-30 10:55:44 | 显示全部楼层
楼主。我这边那个图表一直红的。。检测不到是怎么回事,配置和你一模一样,我的默认宏是catci,已经在巨集里改过了。 是不是我们本身网络的问题呢?你知道如何用zabbix服务端敲命令在测试和交换机的通讯情况吗?

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表,该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有,请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意,请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息,一经发现立即删除。若您因此触犯法律,一切后果自负,我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责,亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏,不得用于商业或者其他用途,否则,一切后果均由您自己承担,我们对此不承担任何法律责任
7、如涉及侵犯版权等问题,请您及时通知我们,我们将立即采取措施予以解决
8、联系人Email:admin@iyunv.com 网址:www.yunweiku.com

累计签到:219 天
连续签到:1 天
发表于 2017-5-3 14:27:32 | 显示全部楼层
正在操作华为交换的流量。
