docker桥接网络原理图分享和pipework简单配置

32123

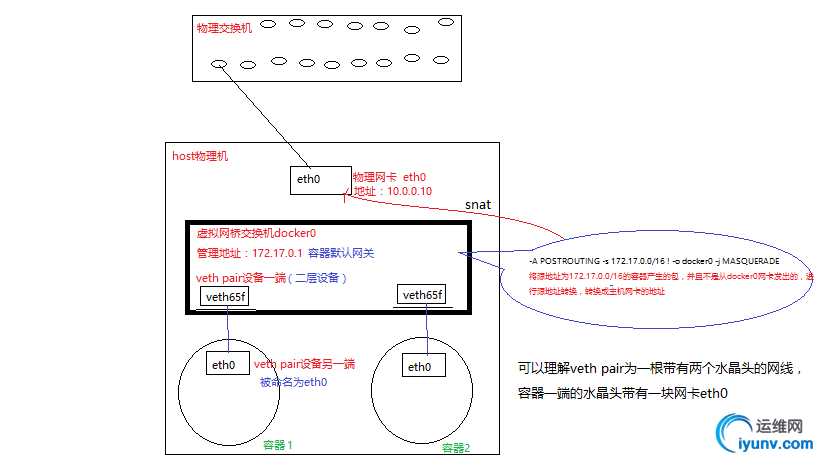

1.docker桥接snat网络原理图

2.使用pipework第三方开源网络配置工具配置docker容器网络和host主机网络在同一个网段

#1）.逻辑示意图

#2）.centos7需安装网络和桥接工具
yum install -y net-tools
yum install -y bridge-utils
#3) .安装pipework开源网络配置工具
git clone https://github.com/jpetazzo/pipework
cp ~/pipework/pipework /usr/local/bin/
#第2步和第3步和第4步放入脚本一起执行，否则会出现断网连不上的现象
#4) .绑定虚拟网桥和物理网卡，实现物理网卡和虚拟网卡公用ip
brctl addbr br0
brctl addif br0 eth0
#5）.把物理网卡地址配置为虚拟网桥的管理地址，因为容器不会直接和物理网卡通信
ip addr del 10.0.0.10/24 dev eth0
ifconfig br0 10.0.0.10/24 up
#6）.删除以前的路由，添加新的路由，出口指向br0虚拟网卡，网关指向物理交换机的网关
route del default
route add default gw 10.0.0.254
#7）.启动一个不带网络的容器
docker run -itd --name test --net=none centos /bin/bash
#8）.给已经存在的名称为test的容器配置地址和网关（如果是centos6升级内核安装的docker这步可能会报错，需要升级iproute）
pipework br0 test 10.0.0.100/24@10.0.0.254
