双线路切换-冗余备份实验

0987

步骤及方法：

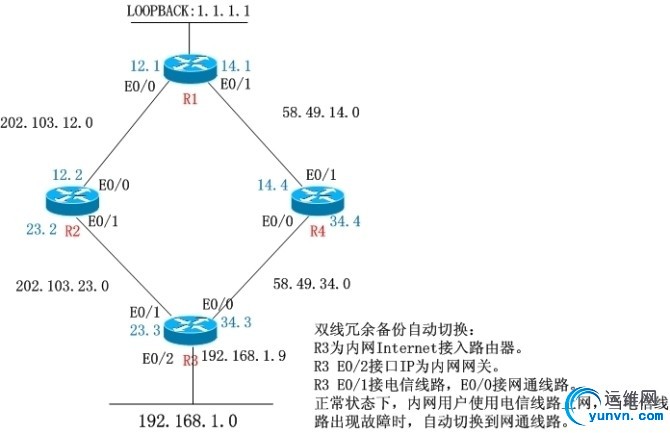

1、首先配置IP搭建底层，R1/R2/R4运行EIGRP动态路由，发布自己的直连网络，为了更真实的模拟环境，R3上不配置动态路由，而是写两条默认路由分别指向不同的下一跳（也就是自己的网关）。
全局：ip route 0.0.0.0 0.0.0.0 202.103.23.2     //指向电信下一跳的默认路由
       ip route 0.0.0.0 0.0.0.0 58.49.34.4     //指向网通下一跳的默认路由
（在申请光纤线路时，会分配IP地址以及网关，此时的网关就是在路由器上设置的下一跳）

2、R3上配置策略
全局：
access-list 1 permit 192.168.1.0 0.0.0.255   //定义感兴趣的流量
access-list 2 permit 202.103.23.2             //定义感兴趣的流量，无反掩码代表一个IP地址。
access-list 3 permit 58.49.34.4               //定义感兴趣的流量，无反掩码代表一个IP地址。

route-map nat1 permit 10         //定义路由映射表nat1
match ip add 1                   //匹配ACL1中定义的地址
match ip next-hop 2               //匹配了流量的地址把下一跳设置为ACL2中定义的地址
exit
（该映射表内容：将192.168.1.0网络流量的下一跳设置为电信的网关地址202.103.23.2）

route-map nat2 permit 20
match ip add 1
match ip next-hop 3
exit
（该映射表内容：讲192.168.1.0网络流量的下一跳设置为网通的网关地址58.49.34.4）

int e0/0
ip nat outside
int e0/1
ip nat outside
int e0/2
ip nat inside
   //指明R3上每个接口的NAT方向，E0/0和E0/1为出方向outside，E0/2为进方向inside

3、设置NAT进行地址转换，使内网IP出公网。
全局：
ip nat inside source route-map nat1 inter e0/1 overload
   //进行nat转换，将内部源地址转换为外部接口e0/1上的地址，内部源地址为route-map表nat1中定义的内容，overload表示进行PAT端口转换。
ip nat inside source route-map nat2 inter e0/0 overload
   //进行nat转换，将内部源地址转换为外部接口e0/1上的地址，内部源地址为route-map表nat2中定义的内容，overload表示进行PAT端口转换。

全局：
ip nat translation timeout 1   //优化命令，设置translation信息超时时间，如果不设置此命令，当电信线路down掉时并不会马上切换到网通线路，因为在缓存中还有nat的translation信息，所以可以使用此命令将超时时间设置为1，这样当电信线路DOWN掉后，1秒钟后马上清除translation信息并切换到网通线路。

本实验仅仅用于研究NAT的策略，在网吧中并不适用，因为基于这种技术的拓扑，只有在R3路由器的E0/1接口DOWN后才会把线路切换到网通，如果是因为电信局端的问题造成没有数据进来，R3是不会将线路切换到网通的。
