高可用集群的基本概念一、什么是高可用集群：
所谓高可用集群就是在其出现故障时，可以把业务自动转移到其他主机上并让服务正常运行的集群架构。

二、heartbeat的概念
Linux-HA的全称是High-Availability Linux，它是一个开源项目，这个开源项目的目标是：通过社区开发者的共同努力，提供一个增强LInux可靠性（reliability）、可用性（availability）和可服务性（serviceability）（RAS）的群集解决方案。其中heartbeat就是Linux-HA项目中的一个组件，也是目前开源HA项目中比较成功的一个例子，它提供了所有HA软件所需要的基本功能，比如心跳检测和资源接管、监测集群中的系统服务、在集群中的节点间转移共享IP地址的所有者等，自1999年开始到现在，Heartbeat在行业内得到了广泛的使用，也发行了很多的版本，可以从linux-HA的官方网站www.linux-ha.org下载到Heartbeat的最新版本。
三、高可用集群的构架层次
1、后端主机层：这一层主要是正在运行在物理主机上的服务。
2、Message Layer：信息传递层，主要传递心跳信息。
3、Cluster Resources Manager(CRM)：集群资源管理器层，这一层是心跳信息传递层管理器。用于管理信息的传递和收集。
4、Local Resources Manager(LRM)：本地资源管理器，用于对于收集到的心跳信息进行资源决策调整，是否转移服务等等。
5、Resource Agent(RA)：资源代理层，这一层主要是具体启动或停止具体资源的脚本。遵循｛start|stop|restart|status｝服务脚本使用格式。
四、HA集群的工作模式
1、A/P：two node：主被模型，要借助于ping node工作

2、N-M：N个节点M个服务，N>M，活动节点为N，备用节点为N-M
3、N-N：N个节点N个服务，N节点都有服务，如果一个坏了，会有一个节点运行多个服务。
4、A/A：双主模型，两个节点都是活动的，两个节点运行两个不同的服务。也可以是同一个服务，比如ipvs,前端基于DNS轮训。
五、配置Heartbeat集群
1、基于Heartbeat V1版harousce配置httpd高可用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
#安装前准备：
1、ssh多节点互信
[iyunv@node1 ~]# ssh-keygen -t rsa
[iyunv@node1 ~]# ssh-copy-id -i root@node2
2、节点时间一致检查
[iyunv@node1 ~]# date ;ssh node2 'date'
2016年 08月 09日 星期二 10:57:30 CST
2016年 08月 09日 星期二 10:57:30 CST
3、多节点名称解析
[iyunv@node1 ~]# uname -n;ssh node2 'uname -n'
node1.bjwf.com
node2.bjwf.com
4、安装heartbeat
[iyunv@node1 ~]# yum install perl-TimeDate PyXML libnet net-snmp-libs libtool-ltdl -y
[iyunv@node1 ~]# rpm -ivh heartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-pils-2.1.4-12.el6.x86_64.rpm
                heartbeat-stonith-2.1.4-12.el6.x86_64.rpm
Preparing...                ########################################### [100%]
   1:heartbeat-pils         ########################################### [ 33%]
   2:heartbeat-stonith      ########################################### [ 67%]
   3:heartbeat              ########################################### [100%]
#另一个节点一样的方法
5、准备Heartbeat的配置文件
[iyunv@node1 ~]# cd /usr/share/doc/heartbeat-2.1.4/
[iyunv@node1 heartbeat-2.1.4]# cp authkeys ha.cf  haresources /etc/ha.d/
[iyunv@node1 heartbeat-2.1.4]# cd /etc/ha.d/
[iyunv@node1 ha.d]# vim authkeys #配置节点信息通信密码
auth 2
2 sha1 woleigequ@xyoaq`!;q
[iyunv@node1 ha.d]# chmod 600 authkeys
[iyunv@node1 ha.d]# vim ha.cf
logfile /var/log/ha-log   #定义日志格式
keepalive 2 #指定心跳使用间隔时间为2秒（即每两秒钟发送一次广播）
deadtime 30  #指定备用节点在30s内没有收到主节点的心跳信息号，则立即接管主节点的服务资源
warntime 10  #指定心跳延迟的时间为10s，当10s钟内备份节点不能接收到主节点的心跳信号时，就会
往日志中写入一个警告日志，但此时不会切换服务。
udpport 694               #监听端口
mcast eth0 225.7.1.1 694 1 0     #节点多播方式传递心跳信息
auto_failback on  #用来定义主节点恢复后，是否将服务自动切回
node    node1.bjwf.com    #Heartbeat集群节点
node    node2.bjwf.com
ping 192.168.120.254     #ping节点仲裁
compression    bz2
compression_threshold 2
[iyunv@node1 ha.d]# vi haresources
node1 192.168.120.10/24/eth0 httpd   #以node1为dc，定义集群VIP及资源httpd服务
[iyunv@node1 ha.d]# scp authkeys ha.cf haresources node2:/etc/ha.d
authkeys             100%     659     0.6KB/s   00:00
ha.cf                100%      10KB  10.4KB/s   00:00
haresources          100%    5940     5.8KB/s   00:00
6、安装httpd服务
[iyunv@node1 ha.d]# yum -y install httpd
[iyunv@node1 ha.d]# echo "node1.bjwf.com" > /var/www/html/index.html
[iyunv@node1 ha.d]# chkconfig httpd off
[iyunv@node1 ha.d]# service httpd stop
停止 httpd：                                               [确定]
[iyunv@node2 ha.d]# yum -y install httpd
[iyunv@node2 ha.d]# echo "node2.bjwf.com" > /var/www/html/index.html
[iyunv@node2 ha.d]# chkconfig httpd off
[iyunv@node2 ha.d]# service httpd stop
停止 httpd：                                               [确定]
7、启动Heartbeat服务，并测试
[iyunv@node1 ha.d]# service heartbeat start;ssh node2 'service heartbeat start'
logd is already running
Starting High-Availability services:
2016/08/09_11:55:15 INFO:  Resource is stopped
Done.

logd is already running
Starting High-Availability services:
2016/08/09_11:55:15 INFO:  Resource is stopped
Done.

[iyunv@node1 ha.d]# netstat -tunlp;ssh node2 'netstat -tunlp'
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name
tcp        0      0 0.0.0.0:22                  0.0.0.0:*                   LISTEN      1331/sshd
tcp        0      0 :::80                       :::*                        LISTEN      2292/httpd
tcp        0      0 :::22                       :::*                        LISTEN      1331/sshd
udp        0      0 0.0.0.0:36099               0.0.0.0:*                               1900/heartbeat: wri
udp        0      0 225.7.1.1:694               0.0.0.0:*                               1900/heartbeat: wri
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name
tcp        0      0 0.0.0.0:22                  0.0.0.0:*                   LISTEN      1331/sshd
tcp        0      0 :::80                       :::*                        LISTEN      1642/httpd
tcp        0      0 :::22                       :::*                        LISTEN      1331/sshd
udp        0      0 0.0.0.0:45834               0.0.0.0:*                               1886/heartbeat: wri
udp        0      0 225.7.1.1:694               0.0.0.0:*                               1886/heartbeat: wri
[iyunv@node3 ~]# curl http://192.168.120.10 #在node3上测试
node1.bjwf.com
[iyunv@node1 ha.d]# ifconfig    #查看VIP是否在node1上
eth0      Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.100  Bcast:192.168.120.255  Mask:255.255.255.0

eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.10  Bcast:192.168.120.255  Mask:255.255.255.0
[iyunv@node1 ha.d]# service heartbeat stop   #停掉node1，查看是否会自动转移
Stopping High-Availability services:
Done.
[iyunv@node3 ~]# curl http://192.168.120.10
node2.bjwf.com      #服务已经转移
[iyunv@node2 ~]# ifconfig     #VIP已经转移
eth0      Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.101  Bcast:192.168.120.255  Mask:255.255.255.0

eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.10  Bcast:192.168.120.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
8、在Node3上安装nfs服务，实现节点间自动切换
[iyunv@node3 ~]# yum -y install nfs-utils   #安装服务
[iyunv@node3 ~]# vim /etc/exports #修改配置文件
/data/html      192.168.120.0/24(rw,no_root_squash,async)
[iyunv@node3 ~]# echo "NFS server" > /data/html/index.html
[iyunv@node3 ~]# service rpcbind start   #nfs依赖这个服务
[iyunv@node3 ~]# service nfs start       #启动nfs
[iyunv@node1 ~]# showmount -e 192.168.120.102;ssh node2 'showmount -e 192.168.120.102'
Export list for 192.168.120.102:
/data/html 192.168.120.0/24            #node1上测试
Export list for 192.168.120.102:
/data/html 192.168.120.0/24            #node2上测试
[iyunv@node1 ~]# mount -t nfs 192.168.120.102:/data/html/ /var/www/html
[iyunv@node1 ~]# curl http://192.168.120.100
NFS server
[iyunv@node2 ~]# mount -t nfs 192.168.120.102:/data/html/ /var/www/html
[iyunv@node2 ~]# curl http://192.168.120.101
NFS server
#修改node1和node2的haresources配置文件，是Heartbeat能自动挂载目录
[iyunv@node1 ~]# vim /etc/ha.d/haresources
node1.bjwf.com 192.168.120.10/24/eth0 Filesystem::192.168.120.102:/data/html::/var/www/html::nfs httpd
[iyunv@node1 ~]# scp /etc/ha.d/haresources node2:/etc/ha.d/   #改完后传给node2一份
haresources      100% 6008     5.9KB/s   00:00
停止heartbeat，httpd服务并卸载nfs共享目录之后在重启Heartbeat服务
[iyunv@node1 ~]# umount /var/www/html;ssh node2 'umount /var/www/html’
[iyunv@node1 ~]# service httpd stop;ssh node2 'service httpd stop'
[iyunv@node1 ~]# service heartbeat start;ssh node2 'service heartbeat start'
Starting High-Availability services:
2016/08/09_14:42:59 INFO:  Resource is stopped
Done.

Starting High-Availability services:
2016/08/09_14:42:59 INFO:  Resource is stopped
Done.                            #重启Heartbeat服务
[iyunv@node1 ~]# ifconfig         #节点一上查看资源情况
eth0      Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.100  Bcast:192.168.120.255  Mask:255.255.255.0
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.10  Bcast:192.168.120.255  Mask:255.255.255.0
[iyunv@node1 ~]# mount |grep html    #文件系统已经挂载
192.168.120.102:/data/html on /var/www/html type nfs (rw,vers=4,addr=192.168.120.102,clientaddr=192.168.120.100)
[iyunv@node1 ~]# curl http://192.168.120.10
NFS server          #服务也正常
[iyunv@node1 ~]# service heartbeat stop   #关掉节点1，查看节点2是否已经切换
Stopping High-Availability services:
Done.
[iyunv@node2 ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.101  Bcast:192.168.120.255  Mask:255.255.255.0
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.10  Bcast:192.168.120.255  Mask:255.255.255.0
[iyunv@node2 ~]# mount |grep html
192.168.120.102:/data/html on /var/www/html type nfs (rw,vers=4,addr=192.168.120.102,clientaddr=192.168.120.101)
[iyunv@node2 ~]# netstat -tnlp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name
tcp        0      0 0.0.0.0:22                  0.0.0.0:*                   LISTEN      1331/sshd
tcp        0      0 0.0.0.0:48665               0.0.0.0:*                   LISTEN      -
tcp        0      0 :::80                       :::*                        LISTEN      3370/httpd
tcp        0      0 :::22                       :::*                        LISTEN      1331/sshd
tcp        0      0 :::43097                    :::*                        LISTEN      -
[iyunv@node2 ~]# curl http://192.168.120.10
NFS server
#资源已经正常切换至节点2

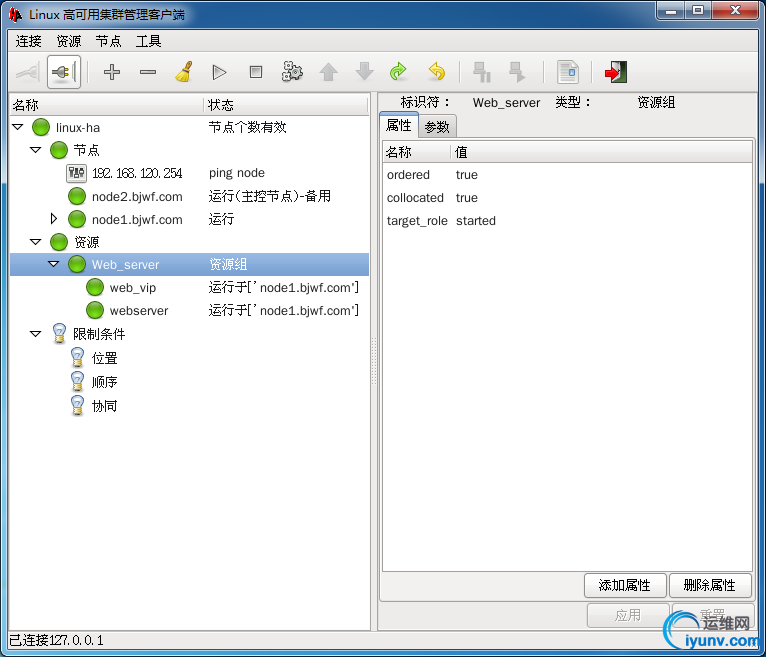

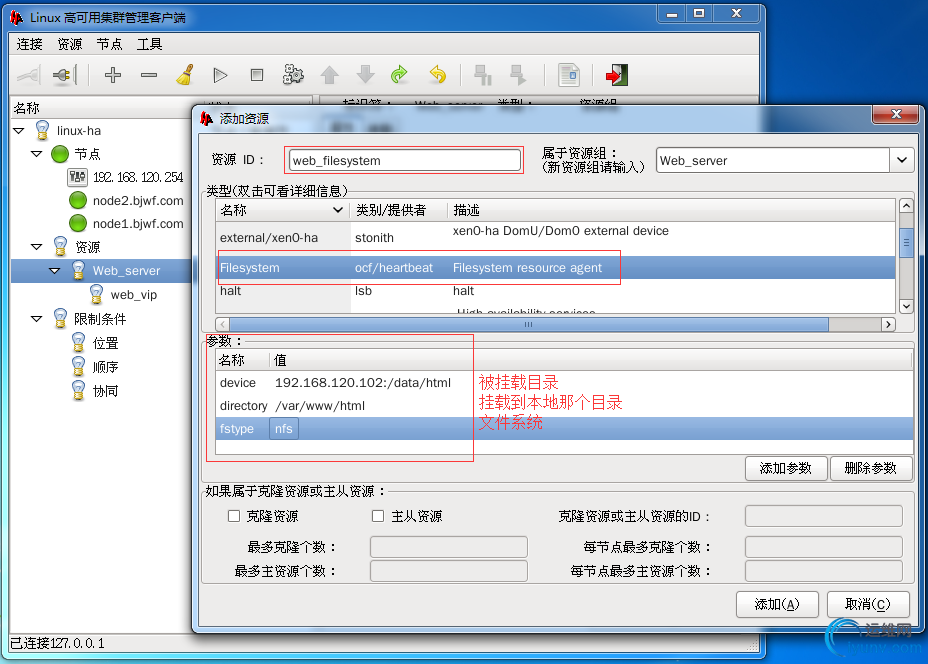

2、基于Heartbeat V2版配置httpd高可用（crm、heartbeat-gui工具）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1、关闭Heartbeat服务，并修改配置
[iyunv@node1 ~]# service heartbeat stop
[iyunv@node2 ~]# service heartbeat stop
[iyunv@node1 ha.d]# vim ha.cf
crm    on
[iyunv@node1 ha.d]# scp ha.cf node2:/etc/ha.d
ha.cf                  100%   10KB  10.4KB/s   00:00
2、安装Heartbeat-gui工具
[iyunv@node1 ~]# yum -y install pygtk2-libglade
[iyunv@node1 heartbeat2]# rpm -ivh heartbeat-gui-2.1.4-12.el6.x86_64.rpm
[iyunv@node2 ~]# yum -y install pygtk2-libglade
[iyunv@node2 heartbeat2]# rpm -ivh heartbeat-gui-2.1.4-12.el6.x86_64.rpm
3、启动Heartbeat服务
[iyunv@node1 heartbeat2]# passwd hacluster
[iyunv@node1 heartbeat2]# service heartbeat start
[iyunv@node1 heartbeat2]# yum -y install xorg-x11-xauth
[iyunv@node2 heartbeat2]# passwd hacluster
[iyunv@node2 heartbeat2]# service heartbeat start
[iyunv@node2 heartbeat2]# yum -y install xorg-x11-xauth
[iyunv@node1 ~]# hb_gui  &      #启动图形报错，这块需要安装xmanager
Traceback (most recent call last):
  File "/usr/bin/hb_gui", line 41, in <module>
    import gtk, gtk.glade, gobject
  File "/usr/lib64/python2.6/site-packages/gtk-2.0/gtk/__init__.py", line 64, in <module>
    _init()
  File "/usr/lib64/python2.6/site-packages/gtk-2.0/gtk/__init__.py", line 52, in _init
    _gtk.init_check()
RuntimeError: could not open display
#Xshell里面设置-文件-属性-SSH-隧道-勾上转发X11连接到xmanager



（1）连接上gui工具

（2）查看状态信息
（3）定义一个组资源
#定义一个VIP
#定义一个服务
#启动组资源
1
2
3
#查看运行节点
[iyunv@node3 ~]# curl http://192.168.120.10
node1.bjwf.com



#切换资源
1
2
[iyunv@node3 ~]# curl http://192.168.120.10
node2.bjwf.com



（4）重新定义组资源（NFS）
#注意：这块需要把刚才定义的组资源里面的webserver删了，先添加filesystem资源

wKioL1epotvC8F8mAAFddUW4_Yg439.jpg #测试一下
1
2
3
4
5
6
7
8
9
10
11
[iyunv@node3 ~]# curl http://192.168.120.10
NFS server
[iyunv@node2 ~]# ifconfig   #查看资源
eth0      Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.101  Bcast:192.168.120.255  Mask:255.255.255.0
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:25:07:08
          inet addr:192.168.120.10  Bcast:192.168.120.138  Mask:255.255.255.255
[iyunv@node2 ~]# mount |grep --color "html"
192.168.120.102:/data/html on /var/www/html type nfs (rw,vers=4,addr=192.168.120.102,clientaddr=192.168.120.101)
[iyunv@node2 ~]# netstat -tnlp|grep 80
tcp        0      0 :::80                       :::*                        LISTEN      4652/httpd



#切换一下机器
wKiom1epo8_BlKAZAAFR-EuBlig464.jpg #查看资源使用及web服务
1
2
3
4
5
6
7
8
9
10
11
[iyunv@node3 ~]# curl http://192.168.120.10
NFS server
[iyunv@node1 ~]# ifconfig    #可以看到资源已经切换
eth0      Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.100  Bcast:192.168.120.255  Mask:255.255.255.0
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:20:EC:07
          inet addr:192.168.120.10  Bcast:192.168.120.138  Mask:255.255.255.255
[iyunv@node1 ~]# mount |grep --color "html"
192.168.120.102:/data/html on /var/www/html type nfs (rw,vers=4,addr=192.168.120.102,clientaddr=192.168.120.100)
[iyunv@node1 ~]# netstat -tnlp|grep 80
tcp        0      0 :::80                       :::*                        LISTEN      5494/httpd





###今天先写到这，还有高可用mysql，其实是一个道理，所以这就不写了！以上仅为个人学习整理，如有错漏，大神勿喷~~~


运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-255797-1-1.html 上篇帖子： 搭建heartbeat高可用 下篇帖子： 高可用centos7 HA：corosync+packmaker+http\mysql
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
