LVS原理总结

432qw

1、LVS负载均衡调度技术是在linux内核中实现的，因此被称为linux虚拟服务器(linux  virtual server),我们使用该软件配置lvs的时候，不能直接配置内核中的ipvs，而是需要使用ipvs的管理工具ipvsadm来进行管理，当然，后面我们会使用keepalived软件直接管理ipvs


2、lvs技术点小结：
1、真正实现调度的工具是ipvs，工作在linux内核层面
2、lvs自带的ipvs管理工具是ipvsadm
3、keepalived实现ipvs及负载均衡器的高可用

3、lvs中的技术相关概念
lvs的术语
Direstor  Server（DS）
Real Server（RS）

VIP：virtual IP 向外部直接面向用户请求，作为用户请求的目标的IP地址。
DIP：Director Server IP，主要用于和内部主机通讯的IP地址
RIP：Real Server IP
CIP：Client IP，客户端IP

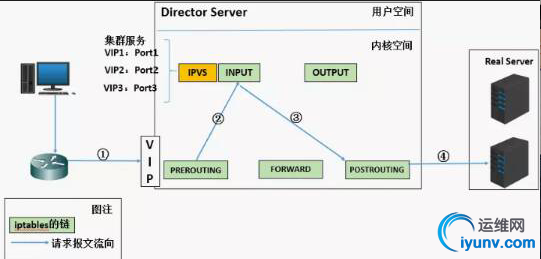

4、lvs工作原理
1、当用户向负载均衡调度器（Director Server）发起请求，调度器将请求发往至内核空间
2、PREROUTING链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发往INPUT链
3、IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已定义好的集群服务进行比对，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发往POSTROUTING链
4、POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器
（下图来源于网络）



5、lvs的类型

根据架构有3种不同的模型
1、lvs-nat  （Network Address Translation）
2、lvs-dr （Direct Routing 直接路由）现在较多使用场景的方法

3、lvs-tun  （Tunneling 隧道）lvs-tun模型比较少用

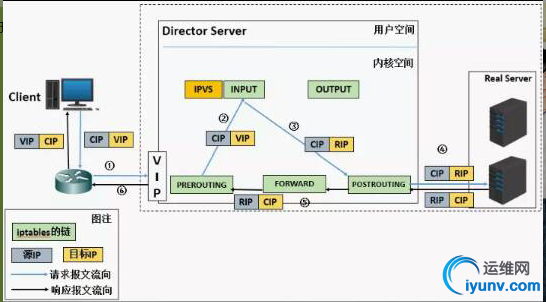

LVS-NAT模型（图片来源于网络）





1、NAT技术将请求的报文（通过DNAT方式改写）和响应的报文（通过SNAT方式改写），通过调度器地址重写然后在转发给内部的服务器，报文返回时在改写成原来的用户请求的地址。
2、只需要在调度器LB上配置WAN公网IP即可，调度器也要有私有LAN IP和内部RS节点通信。
3、每台内部RS节点的网关地址，必须要配成调度器LB的私有LAN内物理网卡地址（LDIP），这样才能确保数据报文返回时仍然经过调度器LB。
4、由于请求与响应的数据报文都经过调度器LB，因此，网站访问量大时调度器LB有较大瓶颈，一般要求最多10-20台节点。
5、NAT模式支持对IP及端口的转换，即用户请求vip:80，可以通过调度器转换到RS节点的rip:8080（DR和TUN模式不具备的）。
6、所有NAT内部RS节点只需配置私有LAN IP即可。
7、由于数据包来回都需要经过调度器，因此，要开启内核转发net.ipv4.ip_forward = 1，当然也包括iptables防火墙的forward功能（DR和TUN模式不需要）

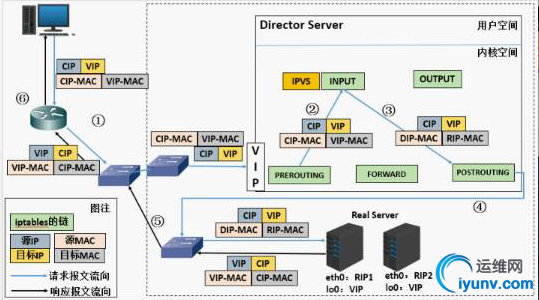

LVS-DR模型




特点：
LVS DR模式原理：
1、通过更改数据包的目标MAC地址实现数据包转发的。
2、所有节点和LVS要处于一个局域网。

1、通过在调度器LB上修改数据包的目的MAC地址实现转发。注意，源IP地址仍然是CIP，目的IP地址仍然是VIP。
2、请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此，并发访问量大时使用效率很高（和NAT模式比）。
3、因DR模式是通过MAC地址的改写机制实现的转发，因此，所有RS节点和调度器LB只能在一个局域网LAN中（小缺点）。
4、需要注意RS节点的VIP的绑定（lo:vip/32,lo1:vip/32）和ARP抑制问题。
5、RS节点的默认网关不需要是调度器LB的DIP，而直接是IDC机房分配的上级路由器的IP（这是RS带有外网IP地址的情况），理论讲：只要RS可以出网即可，不是必须要配置外网IP。
6、由于DR模式的调度器仅进行了目的MAC地址的改写，因此，调度器LB无法改变请求的报文的目的端口（和NAT要区别）。
7、当前，调度器LB支持几乎所有的UNIX，LINUX系统，但目前不支持WINDOWS系统。真实服务器RS节点可以是WINDOWS系统。
8、总的来说DR模式效率很高，但是配置也较麻烦，因此，访问量不是特别大的公司可以用haproxy/nginx取代之。这符合运维的原则：简单、易用、高效。日1000-2000W PV或并发请求1万以下都可以考虑用haproxy/nginx（LVS NAT模式）
9、直接对外的访问业务，例如：web服务做RS节点，RS最好用公网IP地址。如果不直接对外的业务，例如：MySQL,存储系统RS节点，最好只用内部IP地址。

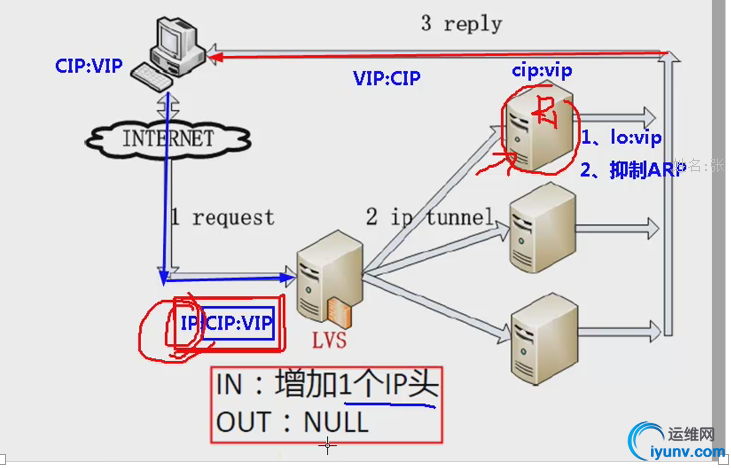

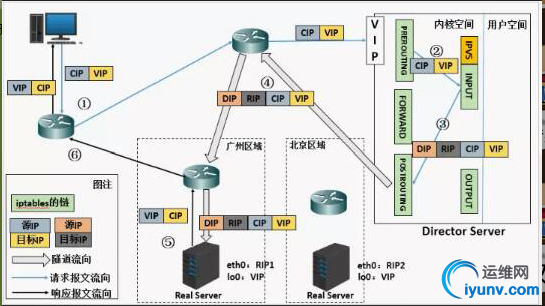

LVS-Tun模型




TUN:

1、负载均衡器通过把请求的报文通过IP隧道（ipip隧道，高级班讲这个）的方式（请求的报文不经过原目的地址的改写(包括MAC)，而是直接封装成另外的IP报文）转发至真实服务器，而真实服务器将响应处理后直接返回给客户端用户。
2、由于真实服务器将响应处理后的报文直接返回给客户端用户，因此，最好RS有一个外网IP地址，这样效率才会更高。理论上：只要能出网即可，无需外网IP地址。
3、由于调度器LB只处理入站请求的报文。因此，此集群系统的吞吐量可以提高10倍以上，但隧道模式也会带来一定的系统开销。TUN模式适合LAN/WAN。
4、TUN模式的LAN环境转发不如DR模式效率高，而且还要考虑系统对IP隧道的支持问题。
5、所有的RS服务器都要绑定VIP，抑制ARP，配置复杂。
6、LAN环境一般多采用DR模式，WAN环境可以用TUN模式，但是当前在WAN环境下，请求转发更多的被haproxy/nginx/DNS调度等代理取代。因此，TUN模式在国内公司实际应用的已经很少。跨机房应用要么拉光纤成局域网，要么DNS调度，底层数据还得同步。
7、直接对外的访问业务，例如：web服务做RS节点，最好用公网IP地址。不直接对外的业务，例如：MySQL,存储系统RS节点，最好用内部IP地址。


小结：
1、NAT模式：
入站DNAT,出站SNAT，入站出站都经过LVS，可以修改端口，私有网络。
2、DR模式
修改数据包的目的MAC地址，入站经过LVS,出站不经过LVS，直接返回客户，不能改端口，LAN内使用。
3、TUN模式
不改变数据包内容，数据包外部封装一个IP头，入站经过LVS,出站不经过LVS，直接返回客户，不能改端口，LAN/WAN使用。
LVS和节点之间通过隧道通信。

LVS调度算法:
固定调度算法：rr,wrr,dh,sh
动态调度算法：wlc,lc,lblc,lblcr,SED,NQ(后两种官方站点没提到，编译LVS，make过程可以看到rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq)。
下篇我们进入lvs实操部分
