三层交换机链路汇聚（VTP + VLAN + STP）

432qw

实验需求:
采用双核心结构，将三层交换技术和VTP、STP、以太网通道综合一起，实现网络的高速转换、高可用性、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络。
实验设计:
1、在交换机配置VLAN，控制广播流量。
2、配置2台三层交换机之间的EthernetChannel,实现三层交换机之间的高速互通。
3、配置VTP，实现单一平台管理VLAN。
4、配置STP，实现均衡负载
5、三层交换机配置 VLAN 间路由，实现不同 VLAN 间互通

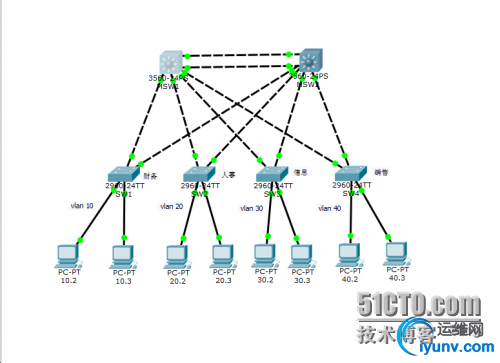

拓扑图:

实施方案:
一、VLAN 的划分和 IP 地址规划:
vlan 10 192.168.10.0/24  gateway:192.168.10.1
vlan 20 192.168.20.0/24  gateway:192.168.20.1
vlan 30 192.168.30.0/24  gateway:192.168.30.1
vlan 40 192.168.10.0/24  gateway:192.168.40.1
二、配置
MSW1三层交换机
MSW1(config)#ip routing  开启三层交换机路由功能
MSW1(config)#int range fa0/19-22
MSW1(config-if-range)#switchport trunk encapsulation dot1q 封装802.1Q协议
MSW1(config-if-range)#switchport mode trunk
MSW1(config)#vtp domain test
MSW1(config)#vtp mode server
MSW1(config)#vtp password cisco
MSW1(config)#vtp version 2
MSW1(config)#vtp pruning   启动 VTP 修剪功能 思科PT模拟器没有此命令
MSW1(config)#vlan 10
MSW1(config-vlan)#name caiwu
MSW1(config-vlan)#vlan 20
MSW1(config-vlan)#name renshi
MSW1(config-vlan)#vlan 30
MSW1(config-vlan)#name xinxi
MSW1(config-vlan)#vlan 40
MSW1(config-vlan)#name xiaoshou
MSW1(config-if)#int vlan 10
MSW1(config-if)#ip address 192.168.10.1 255.255.255.0
MSW1(config-if)#no shutdown
MSW1(config-if)#int vlan 20
MSW1(config-if)#ip address 192.168.20.1 255.255.255.0
MSW1(config-if)#no shutdown
MSW1(config-if)#int vlan 30
MSW1(config-if)#ip address 192.168.30.1 255.255.255.0
MSW1(config-if)#no shutdown
MSW1(config-if)#int vlan 40
MSW1(config-if)#ip address 192.168.40.1 255.255.255.0
MSW1(config-if)#no shutdown
MSW1(config)#spanning-tree vlan 10,20 root primary
MSW1(config)#spanning-tree vlan 30,40 root secondary
MSW1(config)#int range fa0/23-24

MSW1(config-if-range)#channel-group 1 mode on
MSW1(config-if-range)#switchport trunk encapsulation dot1q
MSW1(config-if-range)#switchport mode trunk
MSW1(config)#int port-channel 1
MSW1(config-if)#switchport trunk encapsulation dot1q
MSW1(config-if)#switchport mode trunk
MSW2三层交换机
MSW2(config)#ip routing
MSW2(config)#vtp domain test
MSW2(config)#vtp mode server
MSW2(config)#vtp password cisco
MSW2(config)#vtp version 2
MSW2(config)#vtp pruning
MSW2(config-if)#int vlan 10
MSW2(config-if)#ip address 192.168.10.1 255.255.255.0
MSW2(config-if)#no shutdown
MSW2(config-if)#int vlan 20
MSW2(config-if)#ip address 192.168.20.1 255.255.255.0
MSW2(config-if)#no shutdown
MSW2(config-if)#int vlan 30
MSW2(config-if)#ip address 192.168.30.1 255.255.255.0
MSW2(config-if)#no shutdown
MSW2(config-if)#int vlan 40
MSW2(config-if)#ip address 192.168.40.1 255.255.255.0
MSW2(config-if)#no shutdown
MSW2(config)#spanning-tree vlan 30,40 root primary
MSW2(config)#spanning-tree vlan 10,20 root secondary
MSW2(config)#int range fa0/23-24
MSW2(config-if-range)#channel-group 1 mode on
MSW2(config-if-range)#switchport trunk encapsulation dot1q
MSW2(config-if-range)#switchport mode trunk
MSW2(config)#int port-channel 1
MSW2(config-if)#switchport trunk encapsulation dot1q
MSW2(config-if)#switchport mode trunk
SW1二层交换机
SW1(config)#vtp domain test
SW1(config)#vtp mode client
SW1(config)#vtp password cisco
SW1(config)#vtp version 2
SW1(config)#int range fa0/3-4

SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 10
SW1(config-if-range)#spanning-tree portfast
SW2二层交换机
SW2(config)#vtp domain test
SW2(config)#vtp mode client
SW2(config)#vtp password cisco
SW2(config)#vtp version 2
SW2(config)#int range fa0/3-4
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 20
SW2(config-if-range)#spanning-tree portfast
SW3二层交换机
SW3(config)#vtp domain test
SW3(config)#vtp mode client
SW3(config)#vtp password cisco
SW3(config)#vtp version 2
SW3(config)#int range fa0/3-4
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 30
SW3(config-if-range)#spanning-tree portfast
SW4二层交换机
SW4(config)#vtp domain test
SW4(config)#vtp mode client
SW4(config)#vtp password cisco
SW4(config)#vtp version 2
SW4(config)#int range fa0/3-4
SW4(config-if-range)#switchport mode access
SW4(config-if-range)#switchport access vlan 40
SW4(config-if-range)#spanning-tree portfast
