在windows中搭建虚拟ASM环境创建Oracle 10G数据库

　　本文分四部分,1,创建虚拟的ASM磁盘,2在虚拟的ASM磁盘上创建数据库,3,asmcmd工具,4为磁盘组增加磁盘
　　第一部分:创建虚拟的ASM磁盘:(本例中Oracle安装在D:\oracle\product\10.2.0)
　　1,利用Oracle提供的asmtool创建ASM虚拟磁盘,asmtool在D:\oracle\product\10.2.0\db_1\BIN目录下,
　　在CMD中执行:

　　asmtool -create D:\oracle\asmdisk\disk1 1024
　　asmtool -create D:\oracle\asmdisk\disk2 1024
　　asmtool -create D:\oracle\asmdisk\disk3 1024
　　

　　2,配置CSS(Cluster Synchronization Services)
CSS主要用来同步ASM instance和它的client，也即database instance。可以由Oracle自带的localconfig命令来完成。Localconfig命令也位于D:\oracle\product\10.2.0\db_1\BIN目录下.
在CMD中执行
localconfig add

output:
Step 1: creating new OCR repository
Successfully accumulated necessary OCR keys.
Creating OCR keys for user 'zhangrp', privgrp ''..
Operation successful.
Step 2: creating new CSS service
successfully created local CSS service
successfully added CSS to home


配置完成后，在Windows Services中会出现类似如下一个entry


--检查CSS守护进程的状态
D:oracle10g>crsctl check cssd
CSS appears healthy
D:oracle10g>
备注：如果后期要删除这个css服务，只需要在windows command下执行如下命令即可：
localconfig delete

　　3,在D:\oracle\product\10.2.0\admin下创建+asm文件夹,在其下创建bdump,cdump,udump三个文件夹.如下:
　　D:\oracle\product\10.2.0\admin\+asm\bdump
　　D:\oracle\product\10.2.0\admin\+asm\cump
　　D:\oracle\product\10.2.0\admin\+asm\udump
　　

　　4,在D:\oracle\product\10.2.0\db_1\database\文件夹下创建文件: INIT+asm.ora
　　D:\oracle\product\10.2.0\db_1\database\INIT+asm.ora
　　文件内容如下:
　　*._asm_allow_only_raw_disks=FALSE
*.asm_diskstring='D:\oracle\asmdisk\*'
*.user_dump_dest='D:\oracle\product\10.2.0\admin\+asm\udump'
*.core_dump_dest='D:\oracle\product\10.2.0\admin\+asm\cdump'
*.background_dump_dest='D:\oracle\product\10.2.0\admin\+asm\bdump'
*.instance_type='ASM'
*.large_pool_size=12M
*.db_unique_name='+ASM'
*.asm_power_limit=1
*.remote_login_passwordfile='SHARED'
　　4,创建ASM虚拟磁盘实例的服务,
　　oradim -new -asmsid +asm -startmode auto -SRVCSTART system -pfile 'D:\oracle\product\10.2.0\db_1\database\init+asm.ora

　　成功后也会在Windows的服务中添加一个名为OracleASMService+asm的服务.
备注：如果后期要删除这个asm实例，只需要在windows command下执行如下命令即可：
oradim -delete -asmsid +asm



5,连接到ASM实例,如果是OS认证,
注意要设置ORACLE_SID=刚刚创建ASM实例
D:\>set oracle_sid=+asm

直接 sqlplus / as sysdba,如果不是的话改为OS认证或者创建一个pwd文件:
orapwd file=D:\oracle\product\10.2.0\db_1\database\PWD+asm.ora password=sys entries=5
重启OracleASMService+asm的服务,
D:\>sqlplus sys/sys as sysdba

Connected to an idle instance.
SQL> startup
ASM instance started

Total System Global Area 83886080 bytes
Fixed Size 1295152 bytes
Variable Size 57425104 bytes
ASM Cache 25165824 bytesORA-15110: no diskgroups mounted
SQL>
注意：这里有一个ORA-15110的错误信息，因为是首次启动asm实例，还没有创建diskgroup，所以显示15110错误是正常的，忽略掉该错误，继续后面的步骤。
查看instance的状态:
SQL> select host_name,instance_name,version,status from v$instance;
HOST_NAME INSTANCE_NAME VERSION STATUS
------------------------------ ---------------- ----------------- ------------
PC-625040 +asm 10.2.0.1.0 STARTED
(ASM实例只会处于STARTED状态不能像普通DB instance那样OPEN)

这时候可以查看识别出来的的磁盘:

　　SQL> col path format a30;
SQL> select path,mount_status from v$asm_disk order by disk_number;

PATH MOUNT_S
------------------------------ -------
D:\ORACLE\ASMDISK\DISK1 CLOSED
D:\ORACLE\ASMDISK\DISK2 CLOSED
D:\ORACLE\ASMDISK\DISK3 CLOSED

　　6,创建ASM磁盘组,创建两个磁盘组.
　　a,创建一个由2块1000M的磁盘组成的磁盘组，采用2-way冗余

　　SQL> create diskgroup dg1
2 Normal Redundancy
3 failgroup DG1_0000 disk 'D:\oracle\asmdisk\disk1'
4 failgroup DG1_0001 disk 'D:\oracle\asmdisk\disk2';

　　b,--闪回用的磁盘组FLASH_DATA，由1块1000M的磁盘组成，采用外部冗余
　　SQL> create diskgroup dg2
2 External Redundancy
3 disk 'D:\oracle\asmdisk\disk3';
　　(这里我只用一个磁盘,正常也应该用多块)

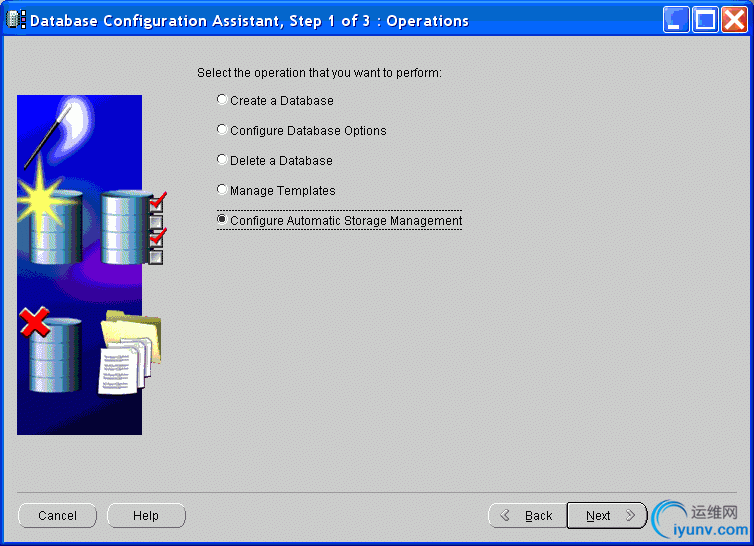

　　还可以用DBCA创建
　　1,

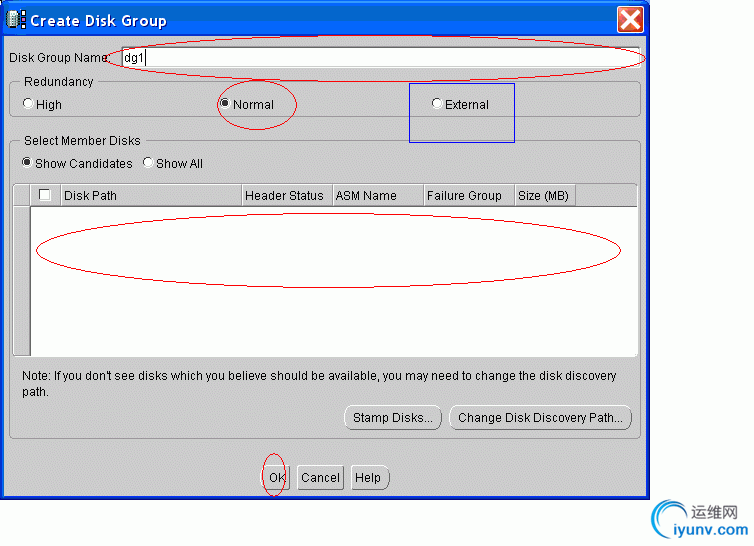

　　2,这里我截的图因为是在做完之后的,在"select member disks"中没有可用的,没有做之前正常应该列出D:\oracle\asmdisk\disk1,disk2,disk3
　　选择disk1,disk2,group name为dg1,redundancy为normal创建一组.
　　选择disk3,group name为dg2,redundancy为external创建一组.


　　磁盘组创建完成查看状态:
　　SQL> select path,mount_status from v$asm_disk order by disk_number;
PATH MOUNT_S
------------------------------ -------
D:\ORACLE\ASMDISK\DISK1 CACHED
D:\ORACLE\ASMDISK\DISK3 CACHED
D:\ORACLE\ASMDISK\DISK2 CACHED
　　7,--重启ASM实例
　　SQL> shatdown immediate
SQL> startup
ASM instance started
Total System Global Area 83886080 bytes
Fixed Size 1295152 bytes
Variable Size 57425104 bytes
ASM Cache 25165824 bytes
ASM diskgroups mounted
SQL>
刚才的"ORA-15110: no diskgroups mounted"错误信息也没了。
--生成SPFILE
SQL> create spfile from pfile;
File created.

　　8,--配置listener.ora和tnsnames.ora，这样就可以通过pl/sql developer这样的工具连接访问你的ASM实例了。

　　在listener.ora的SID_LIST加上
　　(SID_DESC =
(GLOBAL_DBNAME = +asmdb)
(ORACLE_HOME = D:\oracle\product\10.2.0\db_1)
(SID_NAME = +asm)
)

　　在tnsnames.ora加上
　　ASM =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = NBK-DAL-625040.ap.bt.com)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = +ASMDB)
)
)

　　这样toad,pl/sql developer等工具也可以通过tns访问asm 实例了.
　　--------------------------------------------------------------------------
　　第二部分,在ASM磁盘组上创建数据库
　　

　　创建完ASM磁盘组后:用DBCA创建数据库:下面把与创建常规DB不同的地方列出来

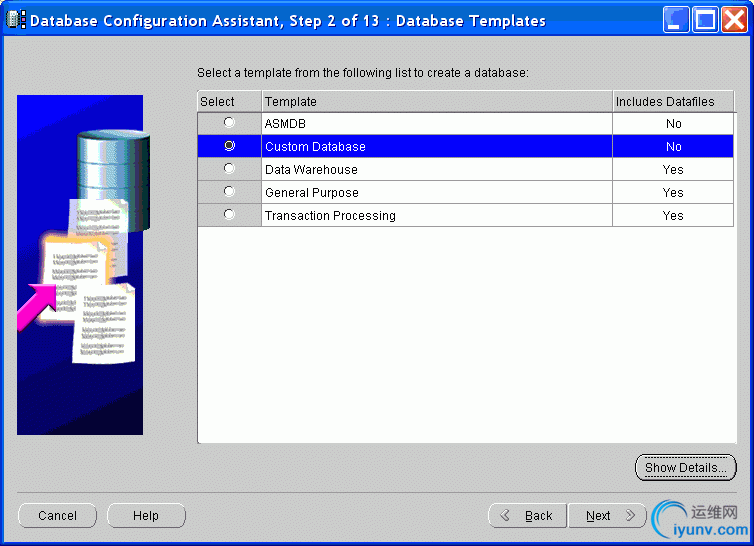

　　1,选择自定义类型的数据库


　　2,SID 写成ASMDB,不创建EM,在选择存储类型的时候:

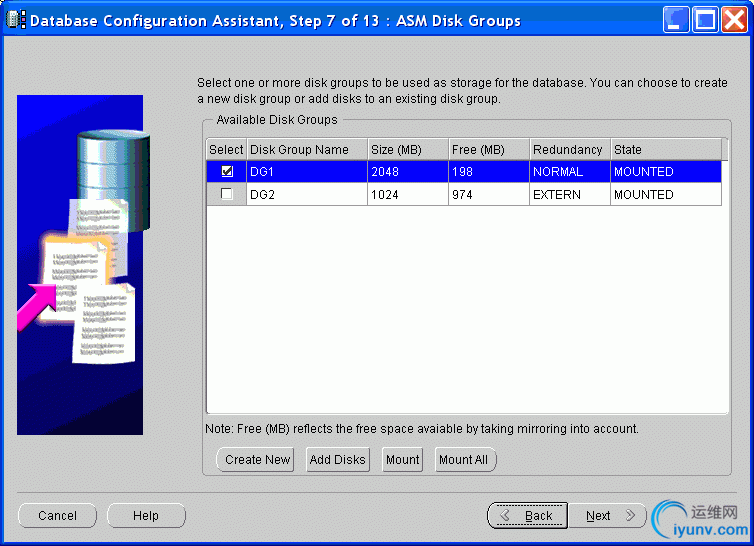

　　3,选择安装的磁盘组:


　　4,指定数据库文件的磁盘组 dg1

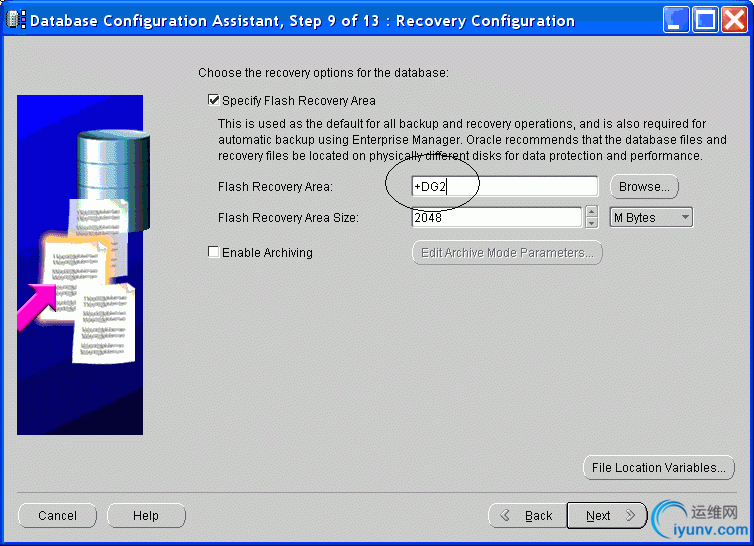

　　5,指定flash recovery的磁盘组:dg2

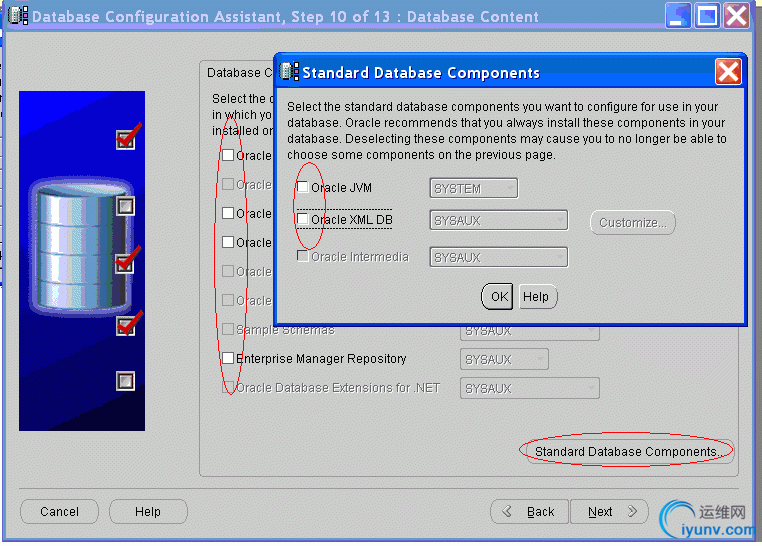

　　6,为了节约空间,不安装下面这些组件


　　7,将SGA size设为合适的值300M,PGA 40M, UNDO对应的文件100M,其他根据需要做适当调整.

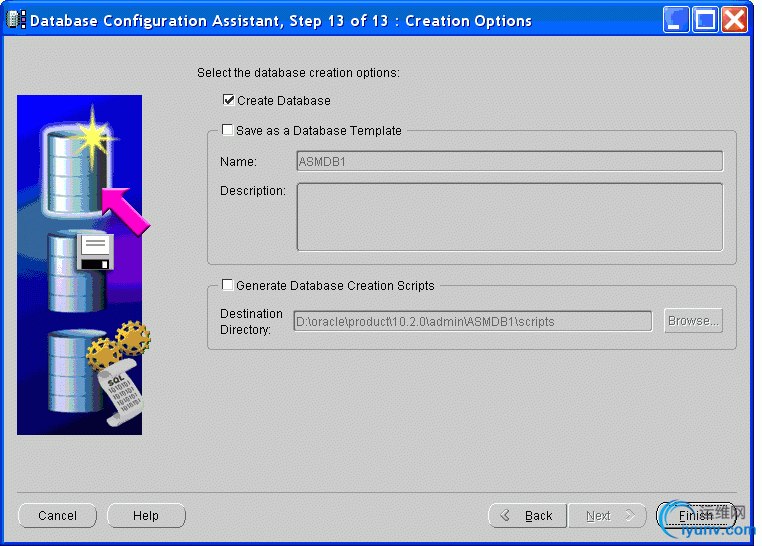

　　然后finish.


　　

　　创建完成后

　　C:\>set oracle_sid=asmdb
　　注意和开始的ASM的instance不一样
连接到DB的实例,C:\>sqlplus sys/sys as sysdba
　　启动数据库,SQL> startup
　　这后面的操作和普通的数据库就一样了.注意在启动数据库实例的时候,ASM的实例要先启动起来.
　　

　　在创建过程中,碰到一个错误 ORA-06553: PLS-213: package STANDARD not accessible
　　解决方法:
　　
　　1. SQL>ALTER PACKAGE STANDARD COMPILE;
　　2. SQL>ALTER PACKAGE DBMS_STANDARD COMPILE;
　　3,@ORACLE_BASE\ORACLE_HOME\rdbms\admin\utlrp.sql
　　第三步会费时较长,
　　可以SELECT COUNT(*) FROM obj$ WHERE status IN (4, 5, 6);查看,数字应该不断变小.
　　

　　第三部分:ASMCMD.
　　asmcmd使用同样需要连接到ASM实例
　　1,设置ORACLE_HOME环境变量,注册表有的话也要设置
　　C:\>set oracle_home=D:\oracle\product\10.2.0\db_1
　　2,设置oralce_sid环境变量,如果注册表的oracle_sid不是asm实例的话
　　C:\>asmcmd
ORA-12560: TNS:protocol adapter error (DBD ERROR: OCIServerAttach)
C:\>set oracle_sid=+asm
　　3,操作asmcmd

　　C:\>asmcm
ASMCMD>

　　help查看帮助.提供的命令和unix命令
　　ASMCMD> pwd
+

　　ASMCMD> ls
DG1/
DG2/
　　ASMCMD> cd asmdb

ASMCMD> ls -l
Type Redund Striped Time Sys Name
Y CONTROLFILE/
Y DATAFILE/
Y ONLINELOG/
Y PARAMETERFILE/
Y TEMPFILE/
N control01.ctl => +DG1/ASMDB/CONTROLFILE/Current.256.772306553
N control02.ctl => +DG1/ASMDB/CONTROLFILE/Current.257.772306557
N control03.ctl => +DG1/ASMDB/CONTROLFILE/Current.258.772306561
N redo01.log => +DG1/ASMDB/ONLINELOG/group_1.259.772306567
N redo02.log => +DG1/ASMDB/ONLINELOG/group_2.260.772306579
N redo03.log => +DG1/ASMDB/ONLINELOG/group_3.261.772306591
N spfileASMDB.ora => +DG1/ASMDB/PARAMETERFILE/spfile.267.772307483　　上面看到的就是数据库文件的结构,下面的是数据文件.

　　ASMCMD> cd datafile
ASMCMD> ls -l
Type Redund Striped Time Sys Name
DATAFILE MIRROR COARSE JAN 11 21:00:00 Y SYSAUX.264.772306671
DATAFILE MIRROR COARSE JAN 11 21:00:00 Y SYSTEM.262.772306615
DATAFILE MIRROR COARSE JAN 11 21:00:00 Y UNDOTBS1.263.772306657
DATAFILE MIRROR COARSE JAN 11 21:00:00 Y USERS.266.772306717
　　

　　上面第一部分配置的CSS(Cluster Synchronization Services)服务,是为ASM实例(+asm)和ASMDB数据库实例提供服务的.
　　负责同步数据库的信息到+asm管理的磁盘上.
　　ASMCMD> lsct
DB_Name Status Software_Version Compatible_version Instance_Name
+ASM CONNECTED 10.2.0.1.0 10.2.0.0.0 +asm
ASMDB CONNECTED 10.2.0.1.0 10.2.0.1.0 asmdb
　　

　　ASMCMD> find + cont*
+DG1/ASMDB/CONTROLFILE/
+DG1/ASMDB/control01.ctl
+DG1/ASMDB/control02.ctl
+DG1/ASMDB/control03.ctl
　　mkalias可以为文件创建别名,该成我们在文件系统下熟悉的文件名,如 SYSTEM.262.772306615看起来不像system01.dbf那样熟悉,可以改完后将数据文件指向alias.
　　ASMCMD> mkalias SYSTEM.262.772306615 system01.dbf

　　SQL> startup mount
　　修改数据库
　　SQL> alter database rename file '+DG1/asmdb/datafile/system.262.772306615' to '+DG1/asmdb/datafile/system01.dbf';

SQL> alter database open;
　　SQL> select file_name from dba_data_files;
FILE_NAME
-------------------------------------------
+DG1/asmdb/datafile/system01.dbf
+DG1/asmdb/datafile/undotbs1.263.772306657
+DG1/asmdb/datafile/sysaux.264.772306671
+DG1/asmdb/datafile/users.266.772306717
　　

　　第四部分:为磁盘组增加磁盘
　　1,创建两个ASM磁盘
　　D:\>asmtool -create D:\oracle\asmdisk\disk4 200
　　D:\>asmtool -create D:\oracle\asmdisk\disk5 200
　　2,连接到ASM实例,
　　SQL> col path format a30;
SQL> col name format a20
SQL> col failgroup format a20;
SQL> select group_number,mount_status,name,failgroup,path from v$asm_disk;

GROUP_NUMBER MOUNT_S NAME FAILGROUP PATH
------------ ------- -------------------- -------------------- ---------------------------
0 CLOSED D:\ORACLE\ASMDISK\DISK4
0 CLOSED D:\ORACLE\ASMDISK\DISK5
1 CACHED DG1_0000 DG1_0000 D:\ORACLE\ASMDISK\DISK1
1 CACHED DG1_0001 DG1_0001 D:\ORACLE\ASMDISK\DISK2
2 CACHED DG2_0000 DG2_0000 D:\ORACLE\ASMDISK\DISK3

　　可以看到新建的两块磁盘已经识别
　　3,添加磁盘disk4到DG1_0000
SQL> ALTER DISKGROUP dg1 ADD failgroup DG1_0000 disk 'D:\oracle\asmdisk\disk4';
Diskgroup altered.
　　SQL> ALTER DISKGROUP dg1 ADD failgroup DG1_0001 disk 'D:\oracle\asmdisk\disk5
Diskgroup altered.
　　SQL> select group_number,mount_status,name,failgroup,path from v$asm_disk;

GROUP_NUMBER MOUNT_S NAME FAILGROUP PATH
------------ ------- -------------------- -------------------- ------------------------
1 CACHED DG1_0000 DG1_0000 D:\ORACLE\ASMDISK\DISK1
1 CACHED DG1_0001 DG1_0001 D:\ORACLE\ASMDISK\DISK2
2 CACHED DG2_0000 DG2_0000 D:\ORACLE\ASMDISK\DISK3
1 CACHED DG1_0002 DG1_0000 D:\ORACLE\ASMDISK\DISK4
1 CACHED DG1_0003 DG1_0001 D:\ORACLE\ASMDISK\DISK5
　　这样磁盘组dg1的容量就加大了.
　　更多细节:http://docs.oracle.com/cd/B19306_01/server.102/b14200/statements_1006.htm#SQLRF01113

　　

　　本文是参考Thomas Zhang在ITPUB的文章和warehouse的OCP讲课完成的.

　　http://tomszrp.itpub.net/post/11835/487501
