LVS+keepalived实现负载均衡&高可用

kjut

一、实验环境需求&准备
我们这次实验要完成的一个架构如下图所示，我们通过LVS-DR-MASTER,LVS-DR-BACKUP作为LVS负载均衡调度器，并且两者之间通过keepalived来两者之间的HA。keepalived本身就是为了LVS为开发的，所以说我们通过keepalived来进行LVS的配置就显得十分的方便。而且keepalived是直接操作ip_vs不用通过ipvsadm，所以更加方便。
1）实验架构图&需求表：

角色	IP地址	备注
主LVS调度器（MASTER)	192.168.41.181	使用keepalived配置
备LVS调度器（BACKUP)	192.168.41.251
HTTP服务器（RS1)	192.168.41.31	apache服务器（一般生产环境需要外网IP地址，这里用内网IP地址替代）
HTTP服务器（RS2)	192.168.41.33
虚拟IP地址（VIP)	192.168.41.249	虚拟IP地址

2）部署http服务器，验证能正常访问
这里就不多费篇幅介绍了，就是要保证http能正常访问。
二、配置keepalived实现负载均衡&高可用
先安装 lvs
命令yum  -y intall ipvsadm
        ipvsadm --help 可以测试是否安装成功
[iyunv@master keepalived]# lsmod ip_vs  查看模块是否加载成功
Usage: lsmod
使用modprobe ip_vs挂载模块
[iyunv@master keepalived]# service ipvsadm save      保存
ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm: [  OK  ]

service ipvsadm start

1）安装keepalived软件
wget http://www.keepalived.org/software/keepalived-1.2.8.tar.gz
tar -zxf keepalived-1.2.8.tar.gz
cd keepalived-1.2.8
./configure --prefix=/usr/local/keepalived
这个时候会报插件大家yum安装一下就行

yum install gcc

make
编译的时候会一直提示
make: *** No targets specified and no makefile found. Stop.
这个我也百度了一下 说是要安装ncurses-5.6.tar.gz
1、wget http://ftp.gnu.org/pub/gnu/ncurses/ncurses-5.6.tar.gz

2.、tar zxvf ncurses-5.6.tar.gz

3、 ./configure -prefix=/usr/local -with-shared -without-debug

4、make

5、make install

后来才知道 才安装东西了 在./configure的时候

解决方法

yum install -y openssl openssl-devel

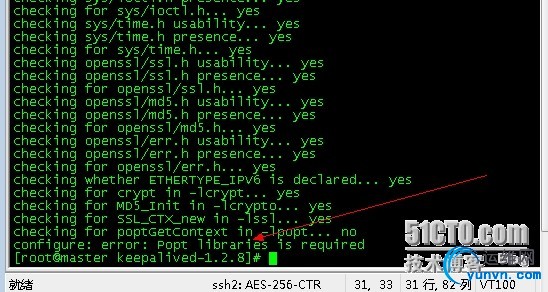

接下来在安装的时候 会报共享库没有安装

yum -y install popt-devel

接下来 我们在安装

这个如果是NO 的话 就是lvs 和 keeplived没关联成功 你们可以看到我的关联了 加入没有关联的话 我教你们

ln -s /usr/src/kernels/内核版本 /usr/src/linx

然后我们使用 make -j4 是以4个cpu的速度编译的

make install
   ipvsadm 重启
#配置keepalived设置成服务
cd /usr/local/keepalived/
cp etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
cp etc/sysconfig/keepalived /etc/sysconfig/
mkdir /etc/keepalived
cp etc/keepalived/keepalived.conf /etc/keepalived/
cp sbin/keepalived /usr/sbin/

启动服务

#开启内核的转发功能
vi /etc/sysctl net.ipv4.ip_forword = 1
sysctl -p 不重启生效

cd /etc/keepalived/

2）配置LVS-DR-MASK的keepalived.conf配置文件

! Configuration File for keepalived global_defs { notification_email { 752119102@qq.com #设置报警邮箱，一般不再这做，而是用其他方式报警。 } notification_email_from keepalived@localhost #设定发送邮件地址 smtp_server 127.0.0.1 #设定发送邮件服务器 smtp_connect_timeout 30 #设定SMTP连接超时时间 router_id LVS_181 #负载均衡器标示，在局域网内是唯一的 } vrrp_instance VI_1 { #定义虚拟路由实例，不同实例ID不同。 state MASTER #定义服务器在keepalived中的角色主服务器 interface eth0 #定义进行检测的端口eth0 virtual_router_id 51 #定义虚拟路由ID，同一个实例的主从一样。 priority 100 #定义在虚拟路由器组的权限，越大越高 advert_int 1 #定义检测时间间隔 authentication { #定义认证方式密码，主从必须一样 auth_type PASS auth_pass 1111 } virtual_ipaddress { #指定虚拟IP地址 192.168.41.249 } } virtual_server 192.168.41.249 80 { #定义虚拟服务，需指定IP地址和端口，空格隔开。 delay_loop 6 #定义RS运行情况监测时间间隔 lb_algo rr #定义负载调度算法 lb_kind DR #定义LVS的工作模式 nat_mask 255.255.255.0 #定义虚拟服务的mask persistence_timeout 50 #定义会话保持时间，S为单位 protocol TCP #指定转发协议 real_server 192.168.41.31 80 { #定义真实服务器IP地址和端口 weight 1 #定义RS的权重 TCP_CHECK{ #RS server健康检查部分 connect_timeout 10 #定义超出10s连接超时 nb_get_retry 3 #定义重试次数 delay_before_retry 3 #定义重试时间间隔 connect_port 80 #定义健康检查端口 } real_server 192.168.41.33 80 { weight 1 TCP_CHECK{ connect_timeout 10 nb_get_retry 3 delay_before_retry 3 connect_port 80 } }

3）配置LVS-DR-BACKUP的keepalived.conf配置文件

! Configuration File for keepalived global_defs { notification_email { 752119102@qq.com #设置报警邮箱，一般不再这做，而是用其他方式报警。 } notification_email_from keepalived@localhost #设定发送邮件地址 smtp_server 127.0.0.1 #设定发送邮件服务器 smtp_connect_timeout 30 #设定SMTP连接超时时间 router_id LVS_251 #负载均衡器标示，在局域网内是唯一的 } vrrp_instance VI_1 { #定义虚拟路由实例，不同实例ID不同。 state BACKUP #定义服务器在keepalived中的角色 interface eth0 #定义进行检测的端口eth0 virtual_router_id 51 #定义虚拟路由ID，同一个实例的主从一样。 priority 50 #定义在虚拟路由器组的权限，越大越高 advert_int 1 #定义检测时间间隔 authentication { #定义认证方式密码，主从必须一样 auth_type PASS auth_pass 1111 } virtual_ipaddress { #指定虚拟IP地址 192.168.41.249 } } virtual_server 192.168.41.249 80 { #定义虚拟服务，需指定IP地址和端口，空格隔开。 delay_loop 6 #定义RS运行情况监测时间间隔 lb_algo rr #定义负载调度算法 lb_kind DR #定义LVS的工作模式 nat_mask 255.255.255.0 #定义虚拟服务的mask persistence_timeout 50 #定义会话保持时间，S为单位 protocol TCP #指定转发协议 real_server 192.168.41.31 80 { #定义真实服务器IP地址和端口 weight 1 #定义RS的权重 TCP_CHECK{ #RS server健康检查部分 connect_timeout 10 #定义超出10s连接超时 nb_get_retry 3 #定义重试次数 delay_before_retry 3 #定义重试时间间隔 connect_port 80 #定义健康检查端口 } real_server 192.168.41.33 80 { weight 1 TCP_CHECK{ connect_timeout 10 nb_get_retry 3 delay_before_retry 3 connect_port 80 }

说明：这里主LVS-DR-MASTER和LVS-DR-BACKUP之间的配置的差别就只有红色部分：HA的角色（MASTER,BACKUP)和优先级不同，还有router_id。
4）客户端配置LVS参数
客户端需要做的工作就是绑定我们的VIP在lo口，并且进行ARP抑制，之前的文章已经提过此方法咯。现在我们就换成将配置写成脚本来执行。
脚本内容：

[iyunv@RS2 ~]# cat lvs-client.sh #!/bin/bask # 752119102@qq.com # . /etc/rc.d/init.d/functions VIP=( 192.168.40.17 ) function start(){ for ((i=0;i<`echo ${#VIP}`;i++)) do echo ${i} ${VIP[$i]} ifconfig lo:${i} ${VIP[$i]} netmask 255.255.255.255 up route add -host ${VIP[$i]} dev lo done echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce echo "1">/proc/sys/net/ipv4/conf/all/arp_announce echo "2">/proc/sys/net/ipv4/conf/all/arp_announce } function stop(){ for ((i=0;i<${#VIP};i++)) do echo ${i} ${VIP[$i]} ifconfig lo:${i} ${VIP[$i]} netmask 255.255.255.255 up route del -host ${VIP[$i]} dev lo:${i} done } case "$1" in start) start exit ;; stop) stop exit ;; *) echo "You must use $0:stop|start" ;; esac

5）测试实验结果
如果测试部成功可以按照三角的排查原理来进行排查，显示client到RS端是否能通讯，LB到RS能否通讯，client到LB是否能通讯，client到VIP是否能够通讯。并且查看LVS的运行状态。一定要确保keepalived.conf这个配置文件是正确的
