GNS3报错，206-unable to create UDP NIO，208-unable to find object 'ASW1'

w2ewe

对GNS3不是太熟今天遇到个报错,
拓扑是鸿鹄下的NP 832排错的拓扑:



打开832forgns.net时候报错206,
导入配置文件夹也是报错208
GNS3从0.8.7换到0.8.6也不行
看样子不是版本的问题。
报错如下
#########################################################
GNS3 management console. Running GNS3 version 0.8.6.
Copyright (c) 2006-2013 GNS3 Project.

=> *** Warning:  Connecting ASW1 f1/9 to DSW1 f1/9 resulted in:
206-unable to create UDP NIO
*** Warning:  Connecting ASW1 f1/10 to DSW1 f1/10 resulted in:
206-unable to create UDP NIO

*** Error: errors during loading of the topology file, please correct them
导入ASW1 从 ASW1.cfg
Dynamips错误: 208-unable to find object 'ASW1'
导入ASW2 从 ASW2.cfg
Dynamips错误: 208-unable to find object 'ASW2'
导入DSW1 从 DSW1.cfg
Dynamips错误: 208-unable to find object 'DSW1'
导入DSW2 从 DSW2.cfg
Dynamips错误: 208-unable to find object 'DSW2'
导入ISP 从 ISP.cfg
Dynamips错误: 208-unable to find object 'ISP'
导入R1 从 R1.cfg
Dynamips错误: 208-unable to find object 'R1'
导入R2 从 R2.cfg
Dynamips错误: 208-unable to find object 'R2'
导入R3 从 R3.cfg
Dynamips错误: 208-unable to find object 'R3'
导入R4 从 R4.cfg
Dynamips错误: 208-unable to find object 'R4'
---------Traceback lines (saved in exception.log)----------
Traceback (most recent call last):

  File "GNS3\Scene.pyo", line 725, in slotStartNode

  File "GNS3\Node\IOSRouter.pyo", line 608, in startNode

  File "GNS3\Dynagen\dynamips_lib.pyo", line 2347, in start

  File "GNS3\Dynagen\dynamips_lib.pyo", line 4998, in send

DynamipsError: 208-unable to find object 'DSW2'

-----------------------------------------------------------

百度啥也查不到,
谷歌能在国外网站找到发生同样问题的朋友,
但是说的不是太详细。

这个问题是这样
如果打开net拓扑就报错206,
根据我的实践导入配置一定失败208.
208报错的字面理解是找不到对象ASW1，
给人的感觉是好像导入拓扑时候这个对象就没被导入。
所以才找不到嘛,这个I'm not sure,
但是GNS3的界面上是能看见这些设备的图标的。

由于是先报206错误，
所以要先解决206报错，
字面理解是不能创建udp NIO，
我也不知道NIO是啥，
总之就是ASW1这个设备不能创建udp。
然后用notepad打开net拓扑找到这个设备，
看它使用的udp是什么端口，
和其他设备使用的udp端口是否有冲突，
如果有给它改个别的无冲突的端口。

我的net拓扑
autostart = False
version = 0.8.6
[127.0.0.1:7202]
    workingdir = C:\Users\xingxing\AppData\Local\Temp
    udp = 10000
    [[7200]]
        image = D:\CISCO\IOS\c7200-adventerprisek9.124-9.T.image
        idlepc = 0x606f8fec
    [[ROUTER R1]]
        console = 5008
        aux = 2100
        cnfg = 123_configs\R1.cfg
        slot0 = C7200-IO-2FE
        slot1 = PA-8T
        s1/0 = FR 4
        s1/1 = ISP s1/0
        x = -422.0
        y = -438.0
        z = 1.0
    [[ROUTER R2]]
        console = 5007
        aux = 2101
        cnfg = 123_configs\R2.cfg
        slot0 = C7200-IO-2FE
        slot1 = PA-8T
        s1/0 = FR 3
        x = -254.0
        y = -414.0
        z = 1.0
[127.0.0.1:7203]
    workingdir = C:\Users\xingxing\AppData\Local\Temp
    udp = 10300
    [[7200]]
        image = D:\CISCO\IOS\c7200-adventerprisek9.124-9.T.image
        idlepc = 0x606f8fec
    [[ROUTER ISP]]
        console = 5009
        aux = 2102
        cnfg = 123_configs\ISP.cfg
        slot0 = C7200-IO-2FE
        f0/0 = NIO_udp:30003:127.0.0.1:20003
        slot1 = PA-8T
        s1/0 = R1 s1/1
        x = -654.0
        y = -421.0
        z = 1.0
[127.0.0.1:7200]
    workingdir = C:\Users\xingxing\AppData\Local\Temp
    udp = 11000   # <---这里原来是10000和前面的冲突了我改为了11000。
    [[3640]]
        image = D:\CISCO\IOS\unzip-c3640-ik9o3s-mz.124-10.bin
……

仔细看上面的拓扑配置红字部分7200、7201、7202还有udp=10000

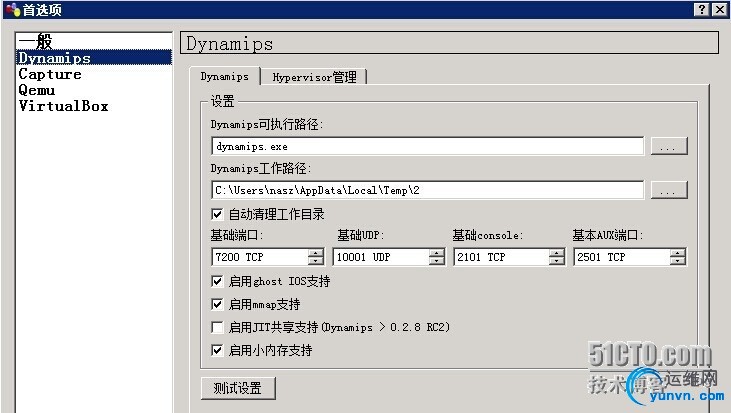

似乎和GNS3首选项里的这几个配置的端口有些关系懒得仔细研究了。


关闭GNS3重新打开拓扑顺利无报错导入配置也tm正常了哈哈ASW1起来了。
