记一次Cisco企业高级组网中不正确配置PBR引发的环路排错

dthre

嗨，各位。好久没了，最近忙的一塌糊涂，作为一个勤奋好学的网工，我要把实战中遇到的问题记录下来，同时分享给各位。此次的文档分享，是上个月的一次项目实战中记录下来的PBR-策略路由排错。具体的配置不会一一记录，但是会写个大概配置。


毕竟都是有几年的网工经验了，基础的不会就别看了，我都嫌弃！！！

不多说，我们先上一张图，图的背景就不多介绍了，反正可以给大家保证的是全部均为实实在在的真机。
PS：图进行了和谐，还有很多设备均进行了删减，做网工永远要记住一件事情，信息安全！！！！

图中设备清单如下：（仅列举网络设备）
S5700-52TP-LI-接入层交换机
AR2204-路由C
cisco-3750核心路由A-istack部署
cisco-3750路由B
cisco-3750GW设备
主机F-windows2008-r2-64bit
Juniper-SSG320-FWD
IPS设备-hillstone-SG2560-旁挂

软件环境：软件版本不一一列举，均是经过岁月认证的稳定IOS。

说下局部需求；
1.主机F的流量必须通过PBR扔到路由C上，然后经过FWD访问ISP公网资源。并仅允许在一条线路上实现，不得通过上下游设备使流量经过路由C。
2.主机F的流量通过FW-D设备进行DIP的映射策略配置（切记，这里不是MIP也不是VIP），这次文档不会介绍此需求如何实现，后期会进行补充。
备注：得到甲方的需求时，目测非常的奇葩。故想了个办法，核心网络起动态-OSPF+auth-key认证、重发布直连和静态、边界正常接入宣告即可。路由设备间全部互联ping即可。

这里呢，再说明下为什么我的标题是“记一次不正确的配置PBR导致的环路呢？”，因为我在此次实施过程当中确实因为自己的问题，导致了整个施工卡了近十分钟，十分钟对于一个资深工程师已经算是极大的事故了，所以我认为这真的应该拿出来好好的嘲讽自己一番。

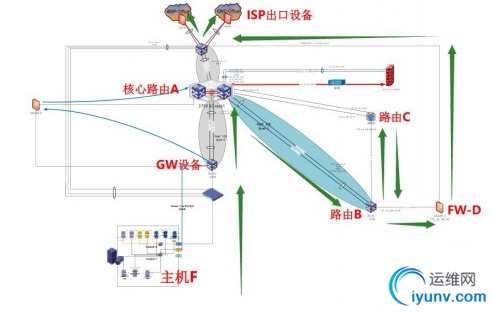

我大概描述下流量的正确走向，如下图：

我简单的列出下PBR的相关配置：
核心路由A：
ip access-list extended add113
permit ip 172.16.113.0 0.0.0.255 any log
route-map PBR-Global permit 10

match ip address 113
set ip next-hop 172.16.106.18

rack1_3750X2_isp_core#show route-map 输出如下：
route-map PBR-Global, permit, sequence 10
  Match clauses:
    ip address (access-lists): 113
  Set clauses:
    ip next-hop 172.16.106.18
  Policy routing matches: 56 packets, 5630 bytes

路由B：
ip access-list extended add113
permit ip 172.16.113.0 0.0.0.255 any log
route-map PBR permit 15
match ip address add113
set ip next-hop 172.16.106.34

route-map ARPBR permit 15
match ip address add113
set ip next-hop 172.16.106.34【故障发生点，后面详细介绍】

route-map PBR, permit, sequence 15
  Match clauses:
    ip address (access-lists): add113
  Set clauses:
    ip next-hop 172.16.106.34

route-map ARPBR, permit, sequence 15
  Match clauses:
    ip address (access-lists): add113
  Set clauses:
    ip next-hop 172.16.106.34【故障发生点，下面详细介绍】
  Policy routing matches: 13 packets, 1378 byte

路由C：
acl number 3002
rule 5 permit ip source 172.16.113.0 0.0.0.255 logging
traffic classifier PBR operator or
if-match acl 3002
traffic behavior PBR
statistic enable
redirect ip-nexthop 172.16.106.33
traffic policy PBR
classifier PBR behavior PBR
接口挂载图省略，太简单的配置不想赘述，如果不会，请自行看书学习。

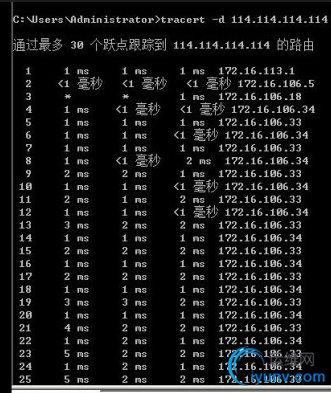

主机F，路由跟踪测试图如下：

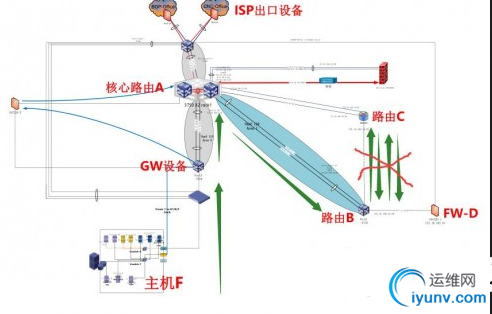

结论：环在了34-33中间，回头检查visio图，重新观察流量走向，故障发生描述如下图。

中间我思考十分钟的时间，这里就省略了。毕竟太尴尬了，

故障判断：
问题出现在路由B上，在核心路由A过来的流量，进方向挂载PBR，流量指向路由C正常过去了，路由C将流量回指回来后，出现路由B再次把流量指回路由C。判断路由C到路由B直连链路，PBR配置有问题。

检查发现：

route-map ARPBR, permit, sequence 15

  Match clauses:

    ip address (access-lists): add113

  Set clauses:

    ip next-hop 172.16.106.34【故障发生点】

  Policy routing matches: 13 packets, 1378 byte

将next-hop 修改为FW-D的直连linkip地址，至此故障得到解决，如下图展示。

结论，PBR下一跳填写错误导致出现环路。
