配置路由器/交换机的Telnet登入

3421eeee

【实验名称】
   在路由器上配置Telnet。


【实验目的】
   掌握如何在路由器上配置 Telnet，以实现路由器的远程登录访问。

【背景描述】
   路由器用于连接多个子网时，通常放置位置都相距较远，察看和修改配置都比较麻烦， 此时如果可以远程登录到路由器上进行操作，将能够大大降低管理员的工作量。

【需求分析】
   需要掌握如何配置路由器的密码，如何配置 Telnet 服务，以及如何通过 Telnet 远程登录 路由器进行操作的方法。

【实验设备】
   路由器（带串口）     2台
   V.35 DCE/DTE 线缆    1对

【实验原理】
   将两台路由器通过串口，以 V.35 DTE/DCE 电缆连接在一起，分别配置 Telnet，可以互 相以 Telnet 方式登录对方。 路由器提供广域网接口（serial 高速同步串口），使用 V.35 线缆连接广域网接口链路。 在广域网连接时一端为 DCE（数据通信设备），一端为 DTE（数据终端设备）。要求必须在 DCE 端配置时钟频率（clock rate）才能保证链路的连通。

【实验步骤】
   第一步：配置路由器的名称、接口 IP 地址和时钟
   R3740#configure terminal
   Enter configuration commands, one per line.  End with CNTL/Z.
   R3740(config)#hostname RouterA
   ！配置路由器的名称
   RouterA(config)#interface serial 4/0
   ！进入串口的接口配置模式
   RouterA(config-if)#clock rate 512000
   ！设置 DCE 端的时钟频率
   RouterA(config-if)#ip address 192.168.1.1 255.255.255.0
   ！配置接口 IP 地址
   RouterA(config-if)#no shutdown
   ！启用端口
   RouterA(config-if)#exit

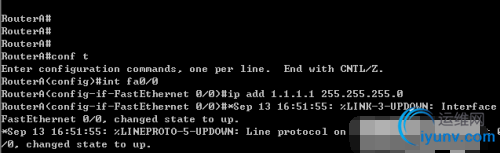

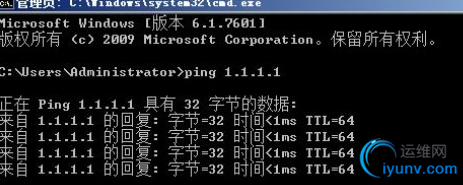

根据以上代码，我们可以简略点写成如下图所示：

第二步：配置 Telnet
   RouterA(config)#enable password ruijie
   ！配置路由器的特权模式密码
   RouterA(config)#line vty 0 4
   ！进入线程配置模式
   RouterA(config-line)#password star
   ！配置 Telnet 密码
   RouterA(config-line)#login
   ！设置 Telnet 登录时进行身份验证
   RouterA(config-line)#end
由上可得如下图所示：

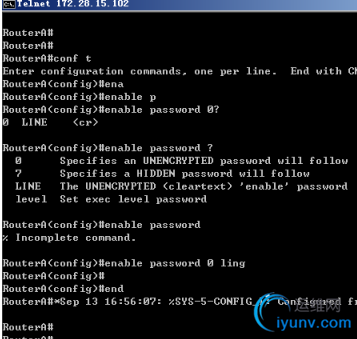

第一张图为设置进入特权模式密码图：
第二张为配置Telnet密码图：


第三步：测试网络连通性，以 Telnet 方式登录路由器
   RouterB#ping 192.168.1.1
   Sending 5, 100-byte ICMP Echoes to 192.168.1.1, timeout is 2 seconds:   < press        Ctrl+C to break >
   !!!!!
   Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/10 ms
   RouterB#telnet 192.168.1.1
   Trying 192.168.1.1, 23...
   User Access Verification
   Password:
   ！提示输入 Telnet 密码，此处输入 ruijie RouterA>en
   Password:
   ！提示输入特权模式密码，此处输入 star
   RouterA#en
   ！远程登录路由器 A，可进行配置
   RouterA#
   RouterA#conf t
   Enter configuration commands, one per line.  End with CNTL/Z.
   RouterA(config)#exit
   RouterA#
   RouterA#
   RouterA#exit
   ！使用 exit 命令退出 Telnet 登录
以上步骤可以从另一台机子操作，图如下：
先输入登入Telnet密码，后输入密码进入特权模式:


【注意事项】
1、如果两台路由器通过串口直接互连，则必须在其中一端设置时钟频率（DCE）。
2、如果没有配置 Telnet 密码，则登录时会提示“Password required, but none set”。
3、 如果没有配置 enable 密码，则远程登录到路由器上后不能进入特权模式，提示 “Password required, but none set”。
