虚拟网卡实验:网卡别名 与 bond多网卡模式

544323

一、网卡别名：多IP 绑定一个 Interface        将多个IP地址绑定到一个NIC上
           网卡别名：
                eth0:1
                eth0:2
                eth0:3

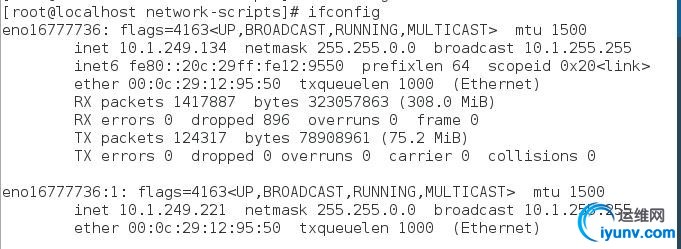

        示例：单网卡多IP
          1.关闭NetworkManager服务
            service NetworkManager stop
            service NetworkManager status  查看启动状态
            chkconfig NetworkManager off   关闭开机自启动

          2.在/etc/sysconfig/network_scripts 下，建立别名配置文件ifcfg-ethX:xxx
            (ethX 名字，应以实际名字为准)
               注意： 必须使用静态联网
            配置别名文件内容：
            DEVICE=eth0:0
            IPADDR=10.10.10.10
            NETMASK=255.0.0.0
            （PREFIX=16）
            ONPARENT=yes   # 是否随父网卡启动
            原始网卡配置文件中，只要如下项目即可：
            DEVICE=eth0
            BOOTPROTO=dhcp | none   #  开机自启动dhcp
                  若为none ，需要继续添加IP等信息
            3 service network restart  即可生效
            （详细参考/usr/share/doc/initscripts-*/sysconfig）



二、 多网卡绑定一个Ip –bonding
         Bonding
            就是将多块网卡绑定同一IP地址对外提供服务，可以实现高
            可用或者负载均衡。当然，直接给两块网卡设置同一IP地址
            是不可能的。通过bonding，虚拟一块网卡对外提供连接，
            物理网卡的被修改为相同的MAC地址。
         bonding 工作模式：
             Mode 0 (balance-rr)
            轮转（ Round-robin）策略：从头到尾顺序的在每一个slave
            接口上面发送数据包。本模式提供负载均衡和容错的能力
             Mode 1 (active-backup)
            活动–备份（主备）策略：在绑定中，只有一个slave被激活。
            当且仅当活动的slave接口失败时才会激活其他slave。为了
            避免交换机发生混乱此时绑定的MAC地址只有一个外部端口上
            可见
             Mode 3 (broadcast)
            广播策略：在所有的slave接口上传送所有的报文。本模式提供
            容错能力。

        bonding 示例：
            以mode 1 为例 ，实现双网卡高可用负载均衡
            注意： 需要停用 NetworkManager
            1.创建bonding设备的配置文件
             /etc/sysconfig/network-scripts/ifcfg-bond0
                DEVICE=bond0
                BOOTPROTO=none
                BONDING_OPTS= “miimon=100 mode=0”
                IPADDR=10.1.249.88
                PREFIX=16
                GATEWAY=10.1.0.1
                DNS1=8.8.8.8

             /etc/sysconfig/network-scripts/ifcfg-eth0
                DEVICE=eth0
                BOOTPROTO=none
                MASTER=bond0
                SLAVE=yes
                USERCTL=no

             /etc/sysconfig/network-scripts/ifcfg-eth1
                DEVICE=eth1
                BOOTPROTO=none
                MASTER=bond0
                SLAVE=yes
                USERCTL=no
                miimon 是用来进行链路监测的。如果miimon=100，那么系
                统每100ms 监测一次链路连接状态，如果有一条线路不通
                就转入另一条线路

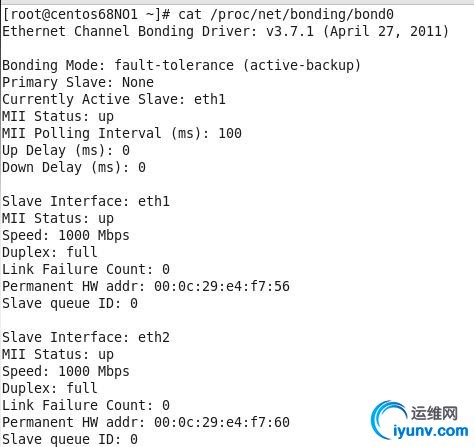

         查看bond0状态： /proc/net/bonding/bond


            [iyunv@centos68NO1 ~]# ifconfig
                bond0     Link encap:Ethernet  HWaddr 00:0C:29:E4:F7:56
                inet addr:10.1.249.188  Bcast:10.1.255.255  Mask:255.255.0.0
                inet6 addr: fe80::20c:29ff:fee4:f756/64 Scope:Link
                UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1
                RX packets:73837 errors:0 dropped:0 overruns:0 frame:0
                TX packets:450 errors:0 dropped:0 overruns:0 carrier:0
                collisions:0 txqueuelen:0
                RX bytes:8117468 (7.7 MiB)  TX bytes:40308 (39.3 KiB)

                eth1      Link encap:Ethernet  HWaddr 00:0C:29:E4:F7:56
                inet6 addr: fe80::20c:29ff:fee4:f756/64 Scope:Link
                UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
                RX packets:77308 errors:0 dropped:0 overruns:0 frame:0
                TX packets:440 errors:0 dropped:0 overruns:0 carrier:0
                collisions:0 txqueuelen:1000
                RX bytes:9137117 (8.7 MiB)  TX bytes:39382 (38.4 KiB)

                eth2      Link encap:Ethernet  HWaddr 00:0C:29:E4:F7:56
                UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
                RX packets:16056 errors:0 dropped:0 overruns:0 frame:0
                TX packets:79 errors:0 dropped:0 overruns:0 carrier:0
                collisions:0 txqueuelen:1000
                RX bytes:1632129 (1.5 MiB)  TX bytes:7334 (7.1 KiB)
            (可以测试物理断开其中一个网卡，测试高可用行)

         关于bonding的详细配置请参照
            /usr/share/doc/kernel-docversion/Documentation/networking/bonding.txt
