HA高可用集群部署（ricci+luci+fence) 双机热备

4343223

主机环境 redhat6.5 6位

实验环境 服务端1 ip172.25.29.1   主机名：server1.example.com   ricci

    服务端2 ip172.25.29.2    主机名：server2.example.com    ricci

    管理端1 ip172.25.29.3    主机名：server3.example.com    luci

    管理端2 ip172.25.29.250     fence_virtd

防火墙状态：关闭

1. 安装ricci、luci及创建节点

1.安装、开启ricci（服务端1）
[root@server1yum.repos.d]# vim dvd.repo      #安装之前，修改yum源
#repos on instructor for classroom use
#Main rhel6.5 server
[base]
name=InstructorServer Repository
baseurl=http://172.25.29.250/rhel6.5
gpgcheck=0

#HighAvailability rhel6.5
[HighAvailability]
name=InstructorHighAvailability Repository
baseurl=http://172.25.29.250/rhel6.5/HighAvailability
gpgcheck=0

#LoadBalancer packages
[LoadBalancer]
name=InstructorLoadBalancer Repository
baseurl=http://172.25.29.250/rhel6.5/LoadBalancer
gpgcheck=0

#ResilientStorage
[ResilientStorage]
name=InstructorResilientStorage Repository
baseurl=http://172.25.29.250/rhel6.5/ResilientStorage
gpgcheck=0

#ScalableFileSystem
[ScalableFileSystem]
name=InstructorScalableFileSystem Repository
baseurl=http://172.25.29.250/rhel6.5/ScalableFileSystem
gpgcheck=0
[root@server1yum.repos.d]# yum clean all        #清除缓存
Loadedplugins: product-id, subscription-manager
Thissystem is not registered to Red Hat Subscription Management. You can usesubscription-manager to register.
Cleaningrepos: HighAvailability LoadBalancer ResilientStorage
              : ScalableFileSystem base
Cleaningup Everything

[root@server1yum.repos.d]# yum install ricci -y    #安装ricci
[root@server1yum.repos.d]# passwd ricci       #修改ricci密码
Changingpassword for user ricci.
Newpassword:
BADPASSWORD: it is based on a dictionary word
BADPASSWORD: is too simple
Retypenew password:
passwd:all authentication tokens updated successfully.
[root@server1yum.repos.d]# /etc/init.d/ricci start      #开启ricci
Startingsystem message bus:                               [  OK  ]
Startingoddjobd:                                         [  OK  ]
generatingSSL certificates...  done
GeneratingNSS database...  done
Startingricci:                                           [  OK  ]
[root@server1yum.repos.d]# chkconfig ricci   on     #开机自动开启
服务端2和服务端1做相同的操作

2.安装、开启luci （管理端1）
安装之前，与服务端1一样修改yum源
[root@server3yum.repos.d]# yum install luci -y       #安装luci
[root@server3yum.repos.d]# /etc/init.d/luci start     #开启ruci
Startluci...                                             [  OK  ]
Pointyour web browser to https://server3.example.com:8084 (or equivalent) to accessluci

在登陆之前，必须有DNS解析，也就是在/etc/hosts添加
例如: 172.25.29.3         server3.example.com

3．创建节点
登陆 https://server3.example.com:8084       #luci开放的是8084端口

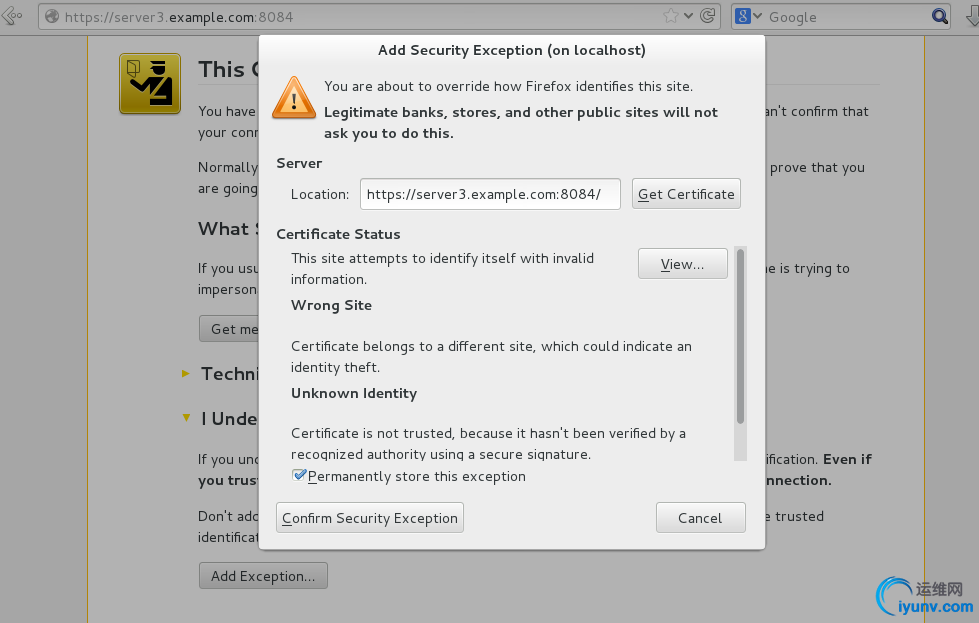

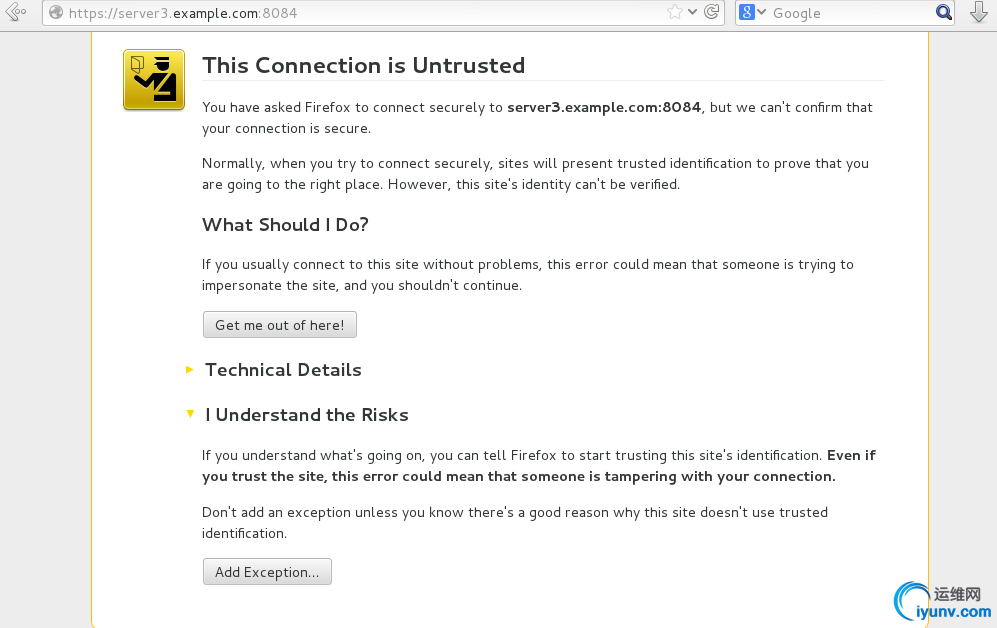

安全证书，选I Understand Risks

点击Confirm Security Excepton

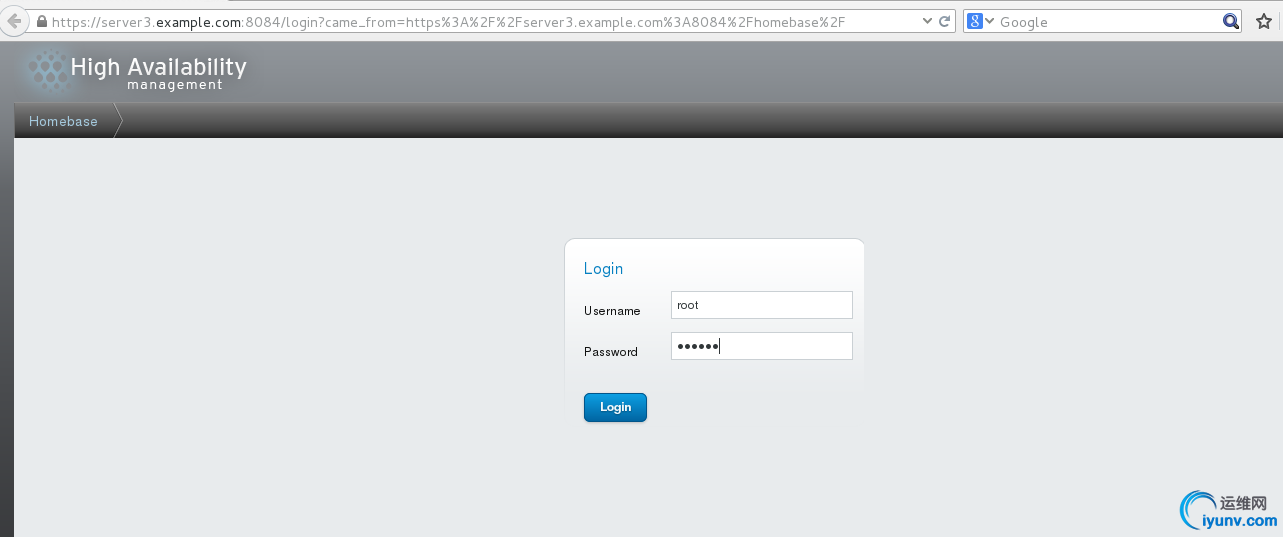

进入到管理服务器的luci界面，登陆时的密码是安装luci虚拟机的root密码

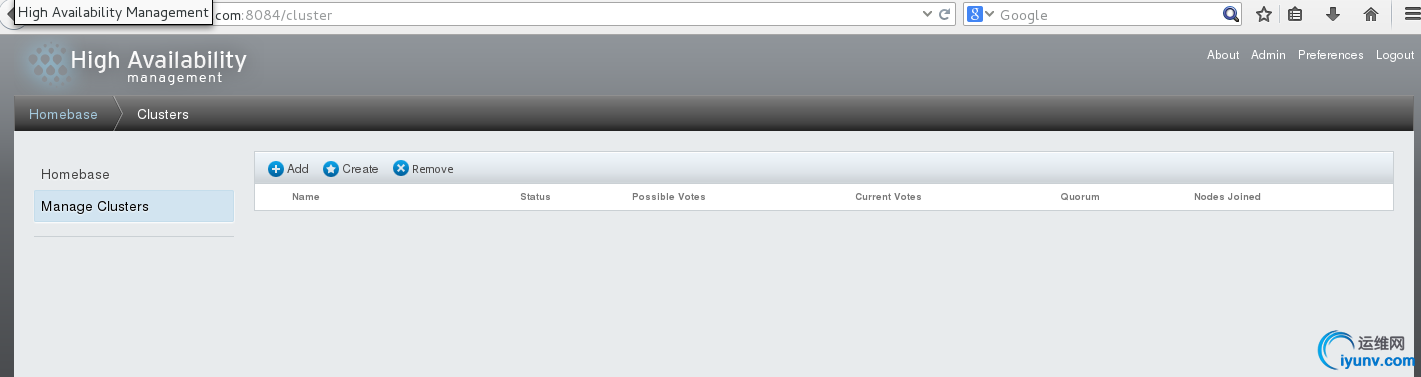

选择Manage Clusters，之后点击Create创建集群

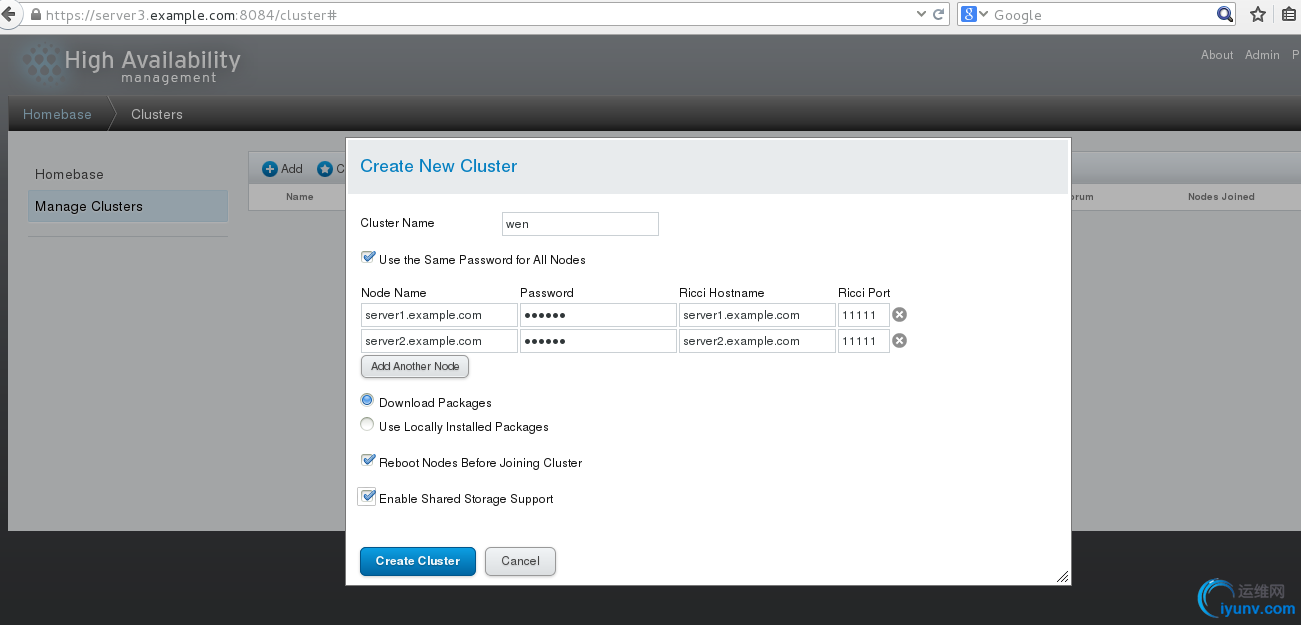

如图，Cluster Name创建集群的名称，勾选Use the Same Passwordfor All Nodes，指的是所有结点所用的是相同的密码，填写要创建的结点名称和密码，名称是服务端的主机名，密码是上面提到的passwd ricci的修改的密码。勾选Download PackagesReboot和Enable，选择Create Cluster

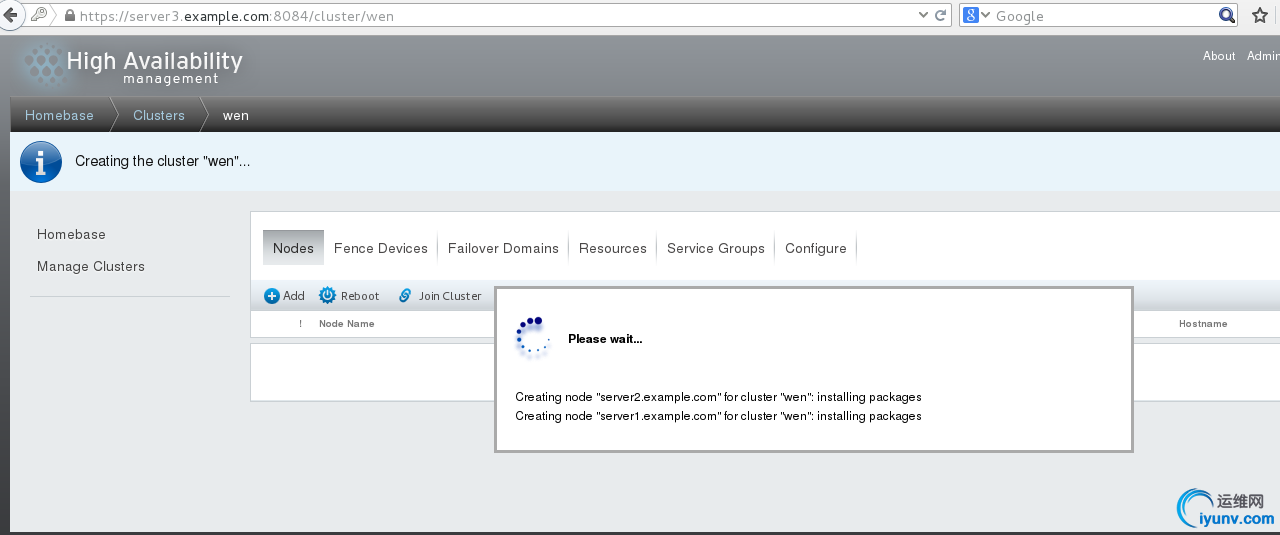

正在创建节点，如图

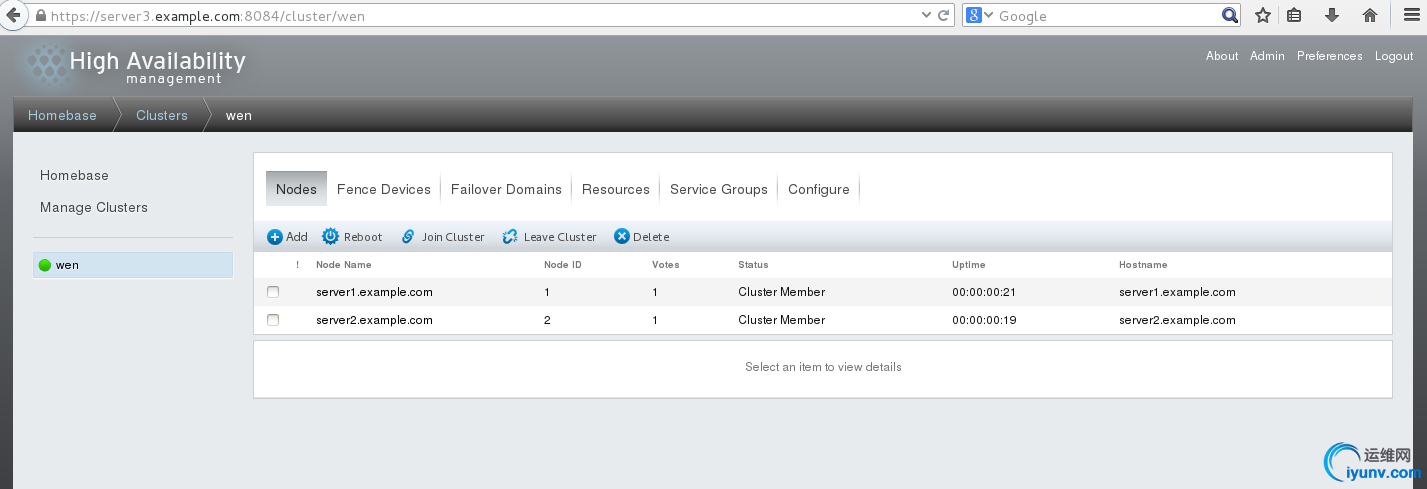

创建完成，如图

创建完成之后，在服务端1和服务端2的/etc/cluster/下会生成cluster.conf文件，查看如下
[iyunv@server1~]# cd /etc/cluster/
[iyunv@server1cluster]# ls
cluster.conf  cman-notify.d
[iyunv@server1cluster]# cat cluster.conf   #查看文件内容
<?xmlversion="1.0"?>
<clusterconfig_version="1" name="wen">        #集群名称
    <clusternodes>
       <clusternodename="server1.example.com" nodeid="1"/>     #结点1
       <clusternodename="server2.example.com" nodeid="2"/>     #结点2
    </clusternodes>
    <cman expected_votes="1"two_node="1"/>
    <fencedevices/>
    <rm/>
</cluster>

2.安装fence_virtd、创建fence设备
1.安装、开启fence_virtd（管理端2）
[iyunv@foundation29Desktop]# yum install fence-virtd* -y
[iyunv@foundation29Desktop]# fence_virtd -c    #设置
Modulesearch path [/usr/lib64/fence-virt]:

Availablebackends:
    libvirt 0.1
Availablelisteners:
    multicast 1.2
    serial 0.4

Listenermodules are responsible for accepting requests
fromfencing clients.

Listenermodule [multicast]:        #多播

Themulticast listener module is designed for use environments
wherethe guests and hosts may communicate over a network using
multicast.

Themulticast address is the address that a client will use to
sendfencing requests to fence_virtd.

MulticastIP Address [225.0.0.12]:             #多播ip

Usingipv4 as family.

MulticastIP Port [1229]:      #多播端口号

Settinga preferred interface causes fence_virtd to listen only
onthat interface.  Normally, it listens onall interfaces.
Inenvironments where the virtual machines are using the host
machineas a gateway, this *must* be set (typically to virbr0).
Setto 'none' for no interface.

Interface[br0]:

Thekey file is the shared key information which is used to
authenticatefencing requests.  The contents of thisfile must
bedistributed to each physical host and virtual machine within
acluster.

KeyFile [/etc/cluster/fence_xvm.key]:     #key文件的路径

Backendmodules are responsible for routing requests to
theappropriate hypervisor or management layer.

Backendmodule [libvirt]:

Configurationcomplete.

===Begin Configuration ===
backends{
    libvirt {
       uri = "qemu:///system";
    }

}
listeners{
    multicast {
       port = "1229";
       family = "ipv4";
       interface = "br0";
       address = "225.0.0.12";
       key_file ="/etc/cluster/fence_xvm.key";
    }

}
fence_virtd{
    module_path ="/usr/lib64/fence-virt";
    backend = "libvirt";
    listener = "multicast";
}

===End Configuration ===
Replace/etc/fence_virt.conf with the above [y/N]? y
[iyunv@foundation29Desktop]# mkdir /etc/cluster     #创建cluster目录
[iyunv@foundation29Desktop]# cd /etc/cluster/
[iyunv@foundation29cluster]# dd if=/dev/urandom of=fence_xvm.key bs=128 count=1    #生成文件
1+0records in
1+0records out
128bytes (128 B) copied, 0.000167107 s, 766 kB/s
[iyunv@foundation29Desktop]# scp fence_xvm.key root@172.25.29.1:/etc/cluster/  #将文件传给服务端1
root@172.25.29.2'spassword:
fence_xvm.key                                 100%  512    0.5KB/s   00:00

测试
[iyunv@server1cluster]# ls     #查看
cluster.conf  cman-notify.d fence_xvm.key
以同样的方法传送给服务端2
[iyunv@foundation29Desktop]# systemctl start fence_fence_virtd.service     #开启fence（由于管理端2是7.1的系统，开启时的命令不太一。如果是6.5系统，则用/etc/init.d/fence_virtd start即可）

2.创建fence设备

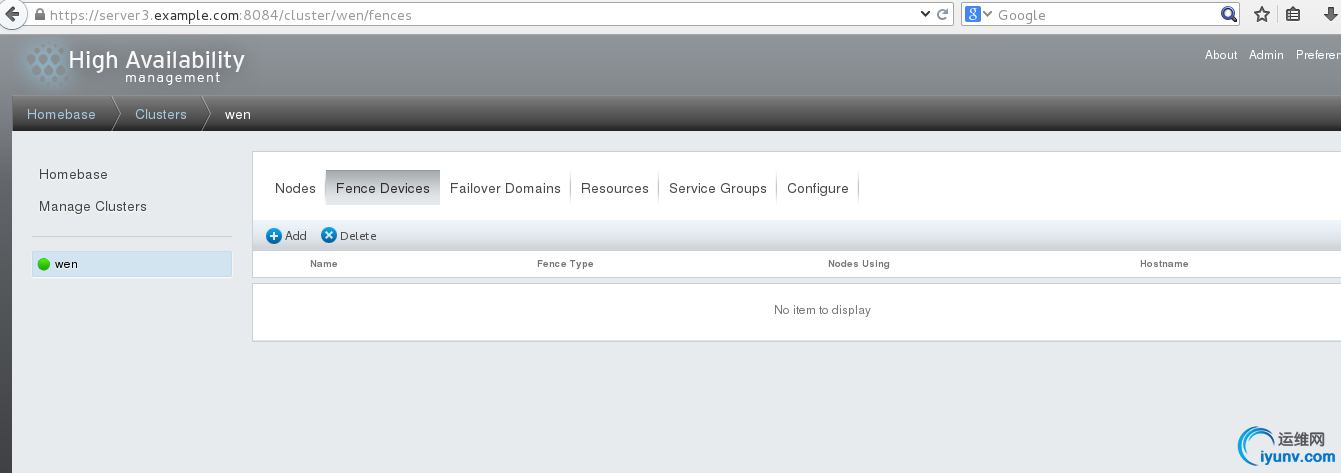

选择Fance Devices

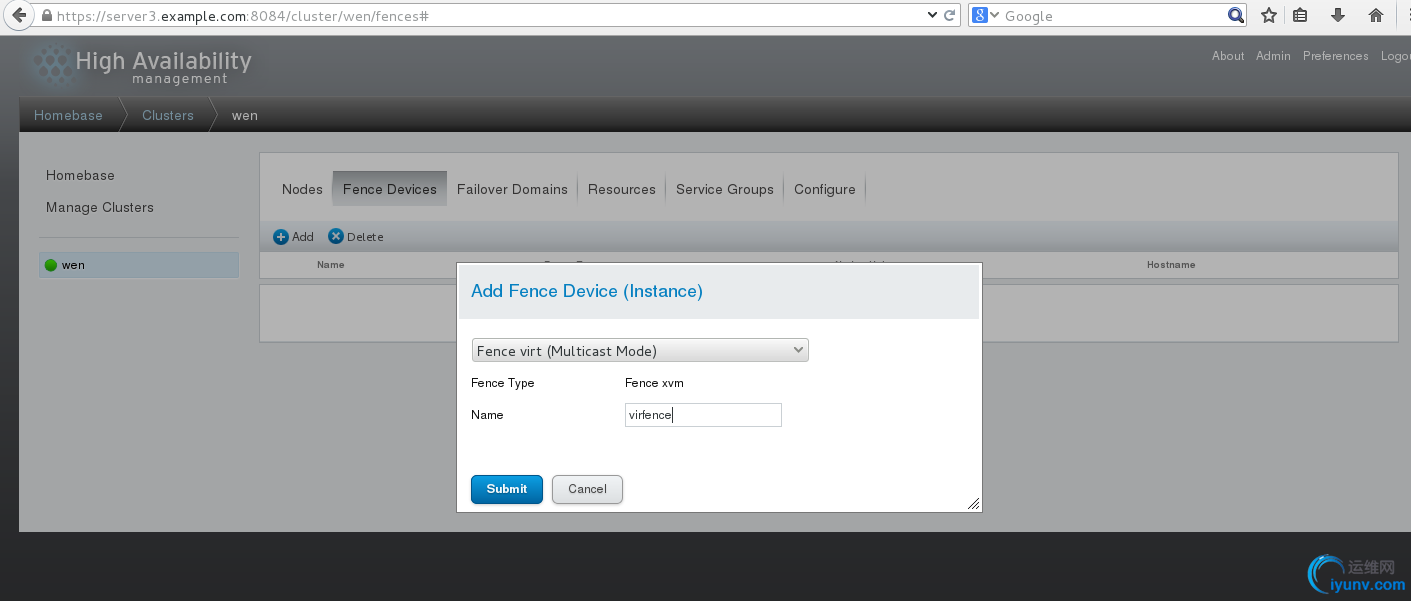

选择Add,如下图，Name指的是添加fence设备的名称，写完之后选择Submit

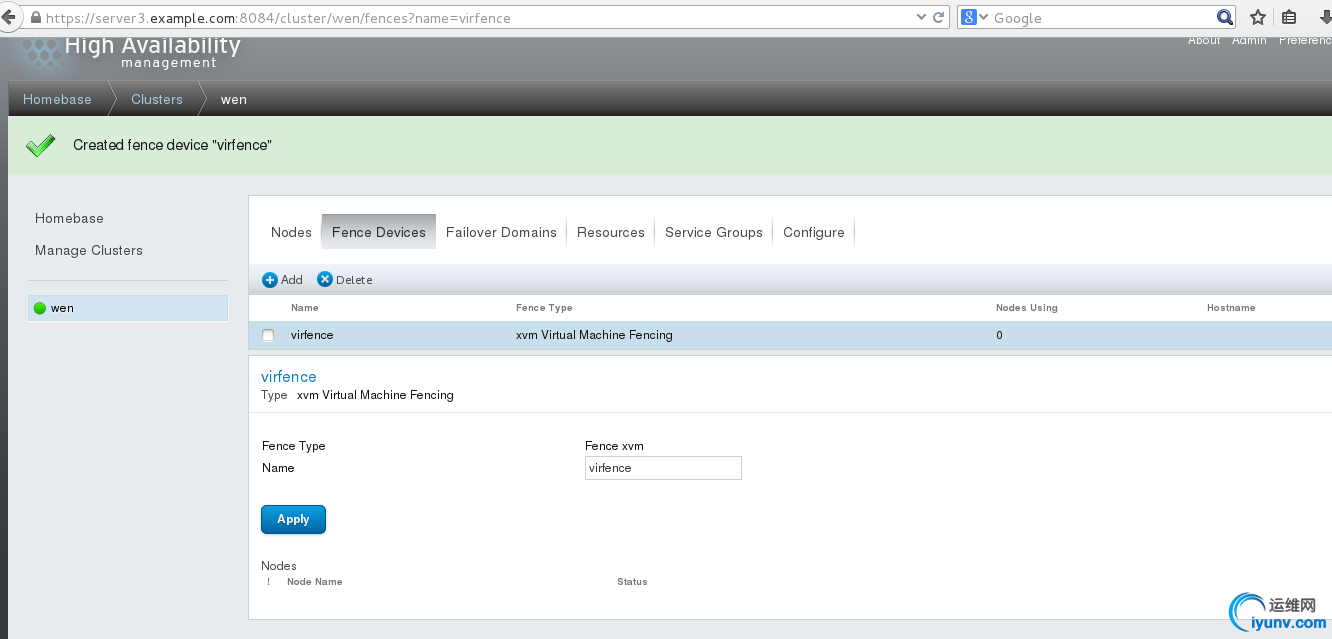

结果

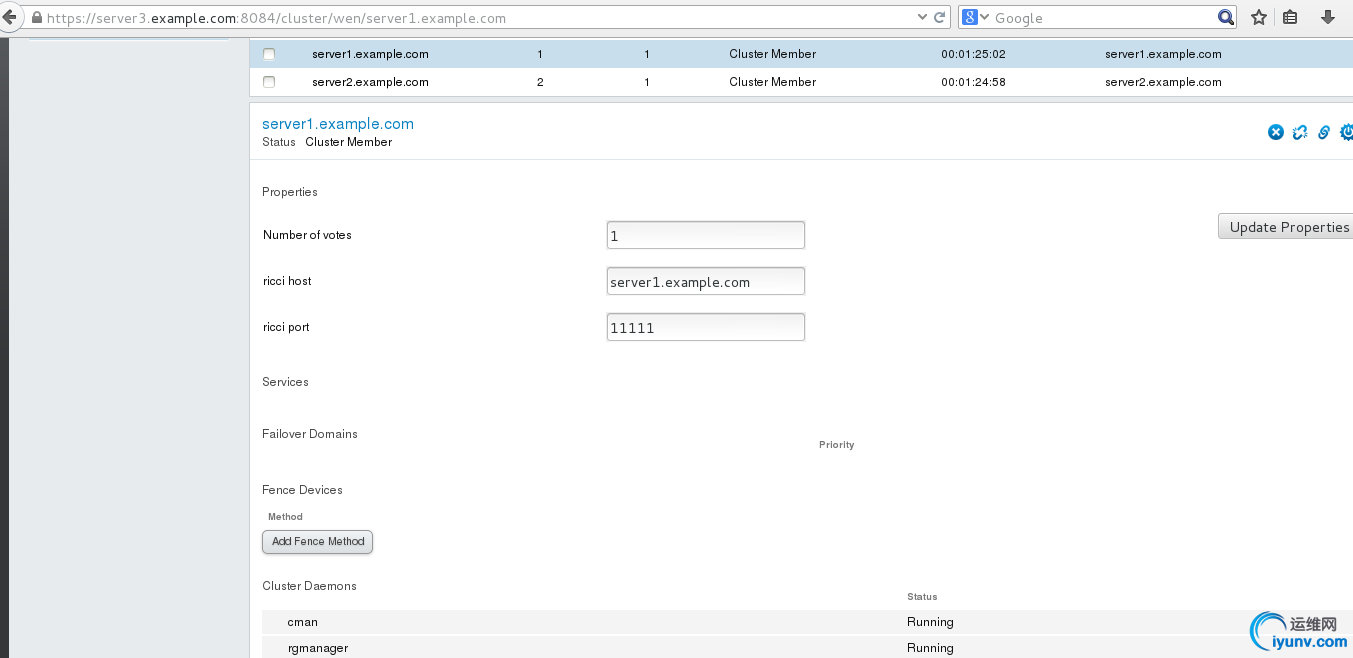

选择server1.example.com

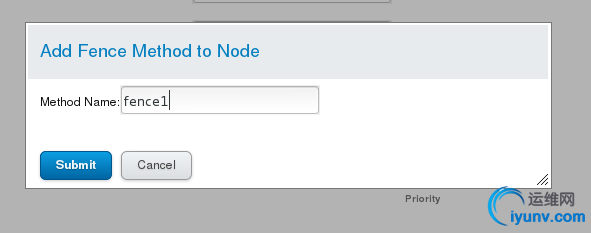

点击Add Fence Method ,添加Method Name

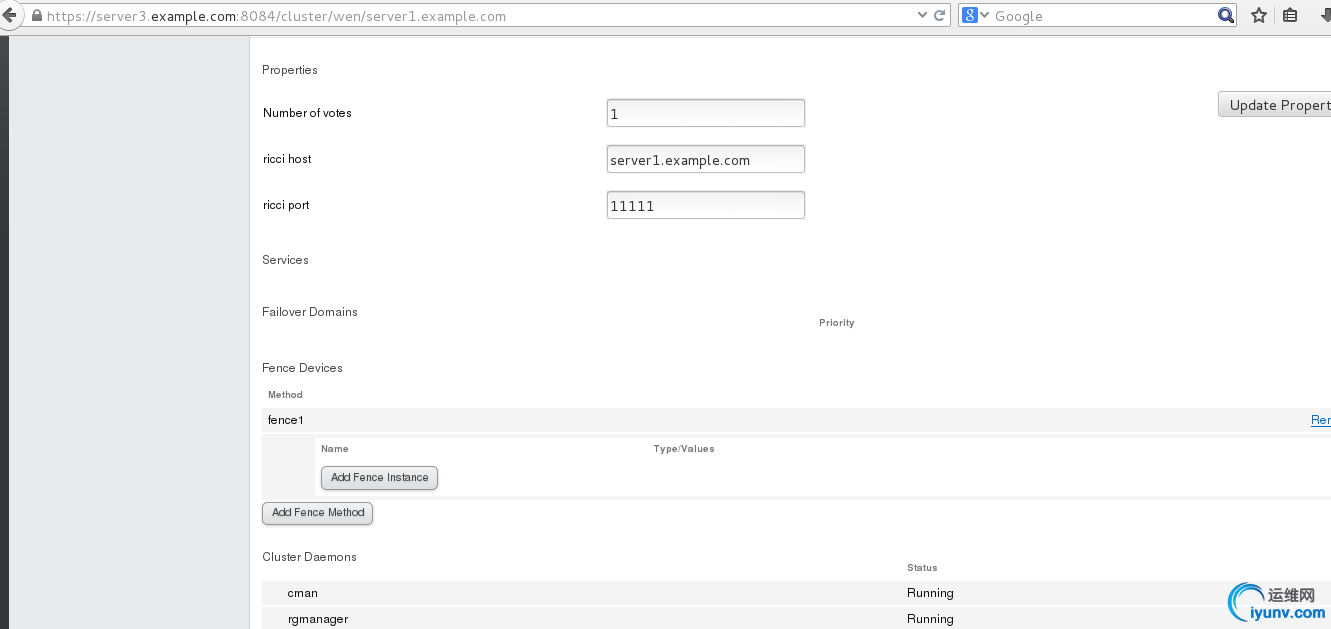

如图，选择Add Tence Instance

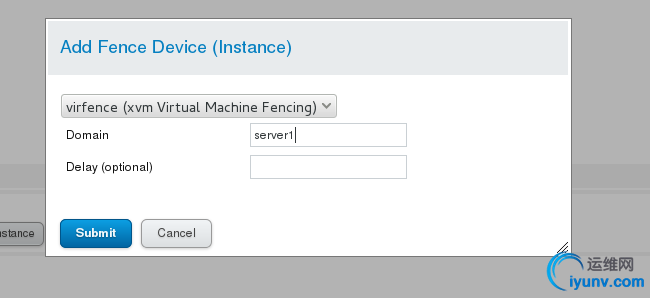

填写Domin，选择Submit

完成之后，服务端2和服务端1的配置相同

测试
[iyunv@server1cluster]# fence_node server2.example.com  #测试server2的结点
fenceserver2.example.com success
[iyunv@server2cluster]# fence_node server1.example.com   #测试server1的结点
fenceserver1.example.com success

3.在搭建好的集群上添加服务（双机热备），以apche为例
1.添加服务  这里采用的是双机热备

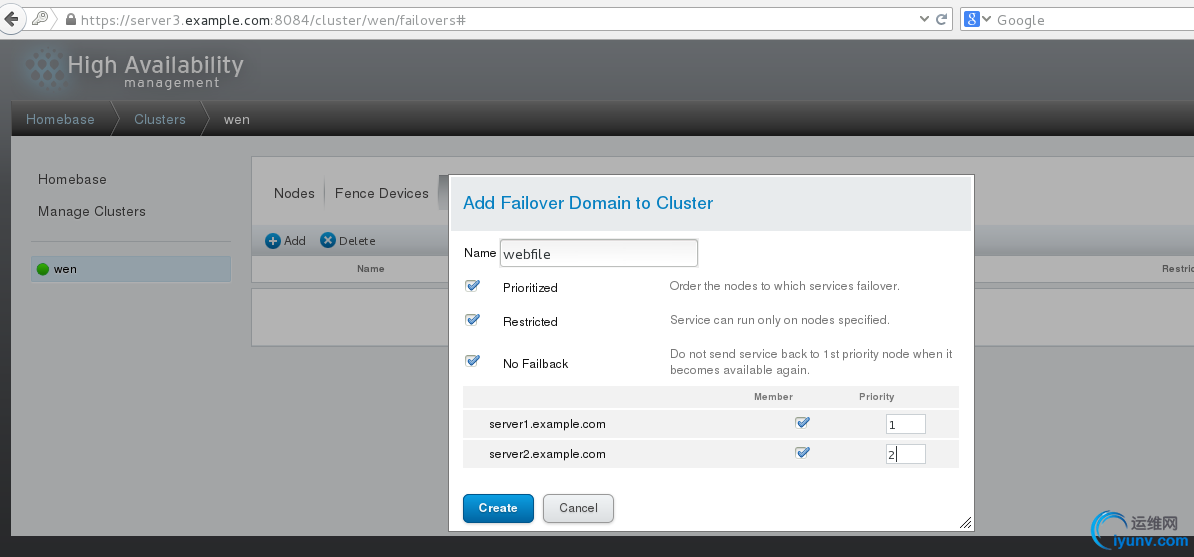

选择Failover Domains,如图，填写Name，如图选择,前面打勾的三个分别是结点失效之后可以跳到另一个结点、只服务运行指定的结点、当结点失效之跳到另一个结点之后，原先的结点恢复之后，不会跳回原先的结点。下面的Member打勾，是指服务运行server1.example.com和server2.exampe.com结点，后面的Priority值越小，优先级越高，选择Creale

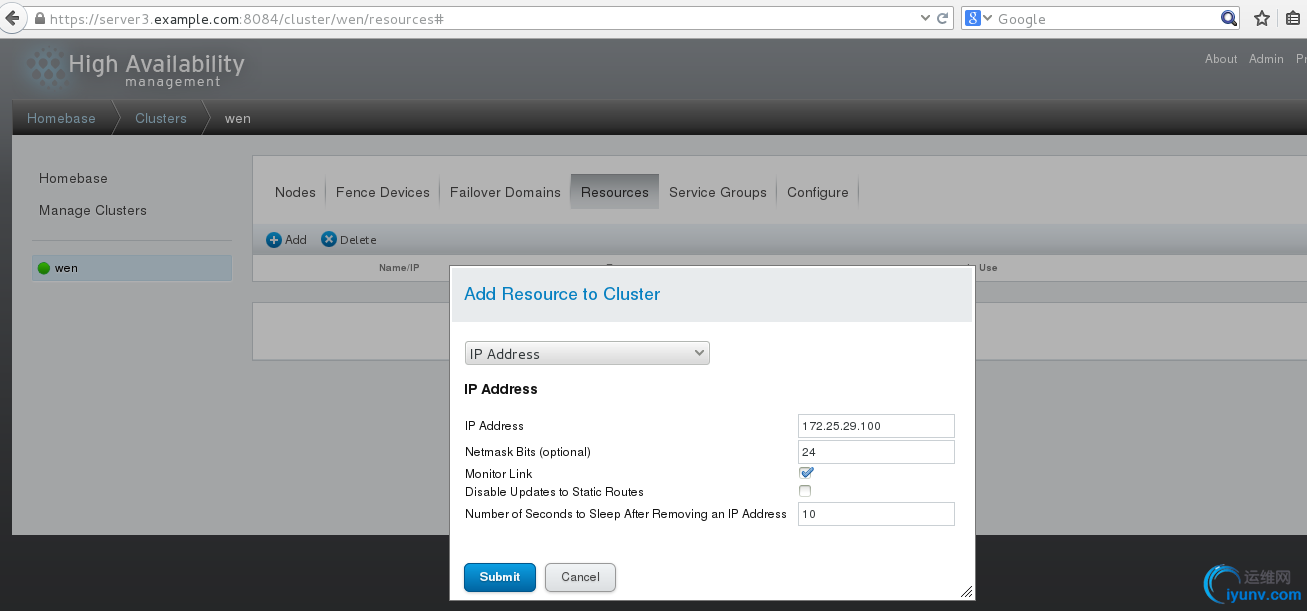

选择Resourcs，点击Add，选择添加IPAddress如图，添加的ip必须是未被占用的ip，24是子网掩码的位数，10指的是等待时间为10秒。选择Submit

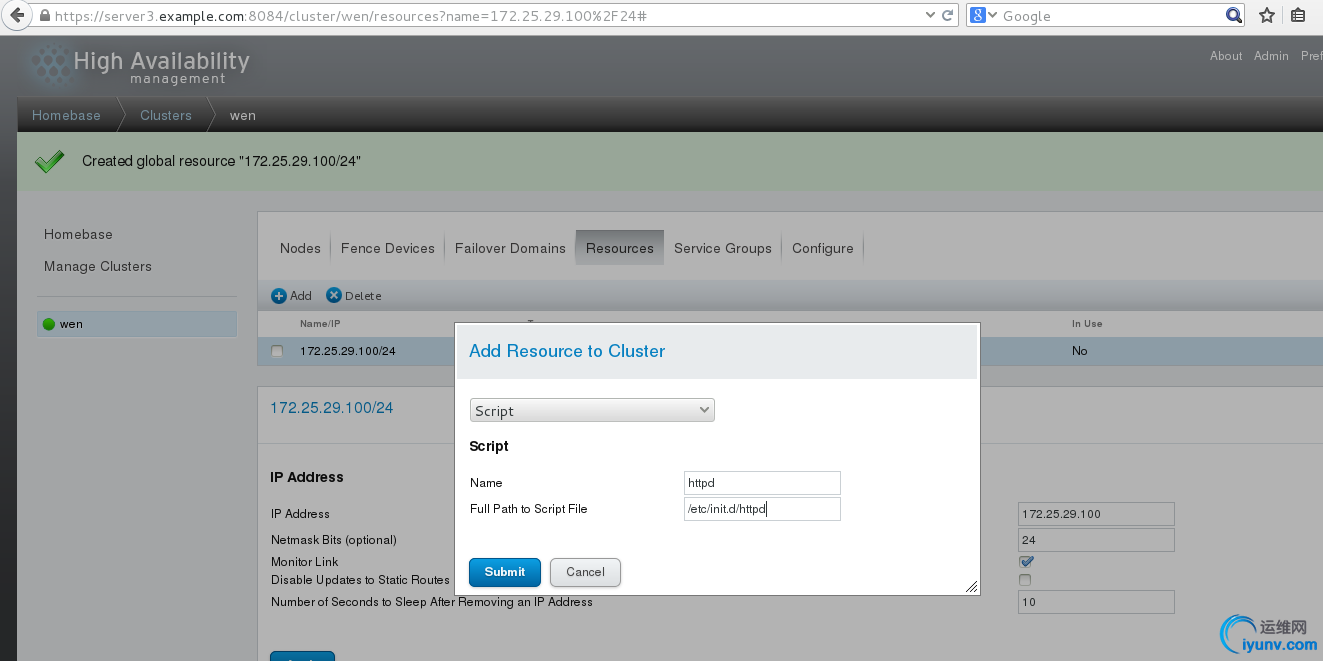

以相同的方法添加Script，httpd是服务的名字，/etc/init.d/httpd是服务启动脚本的路径，选择Submit

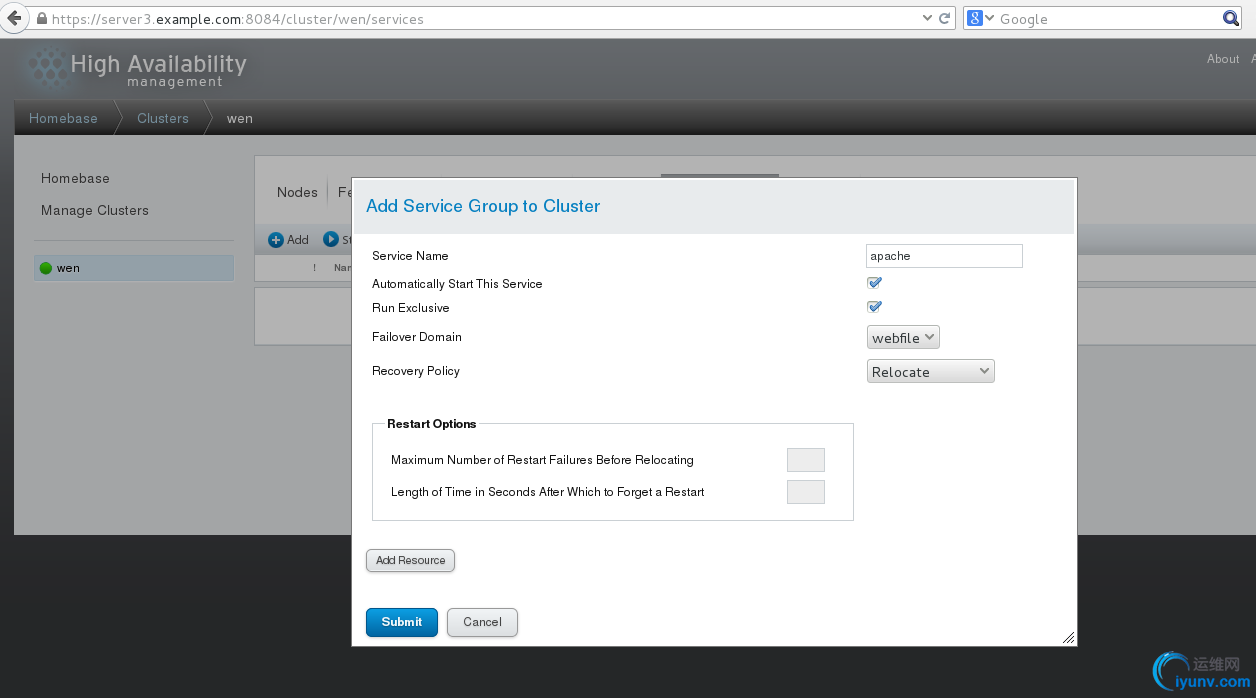

选择Service Groups,点击Add如图，apache是服务的名字，下面两个勾指分别的是
自动开启服务、运行 ，选择Add Resource

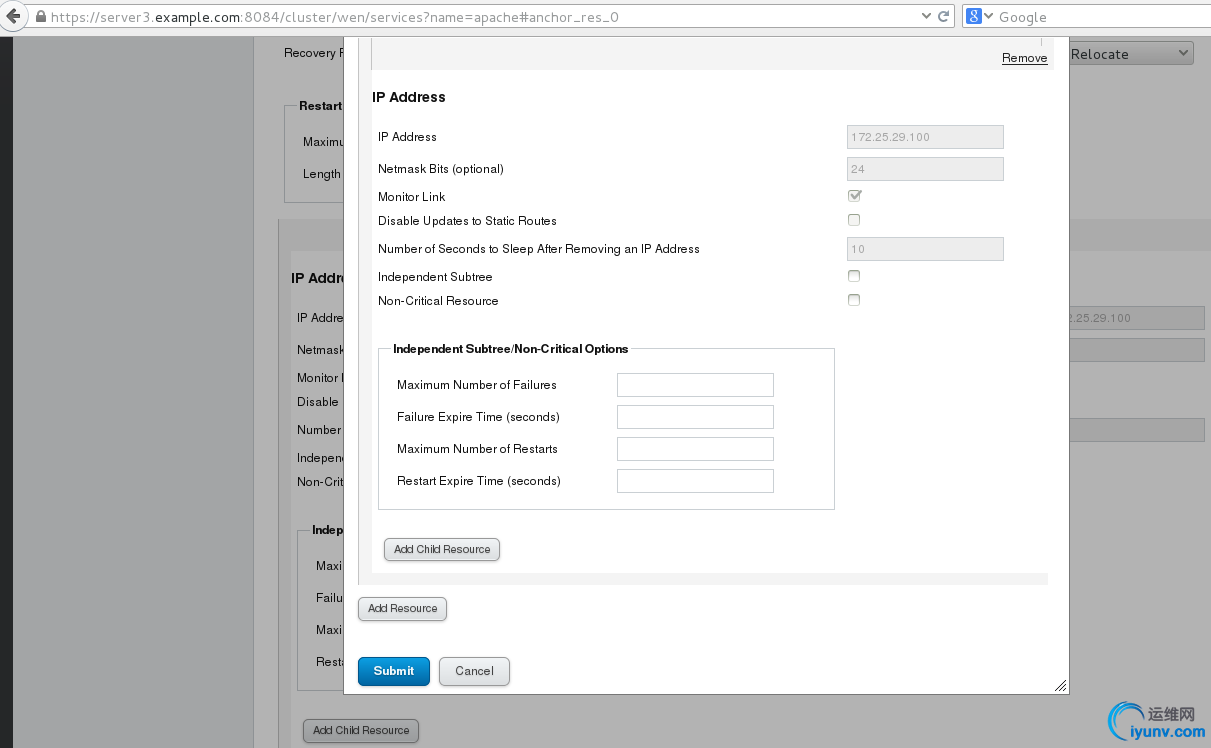

选择172.25.29.100/24之后，如图点击Add Child Resource

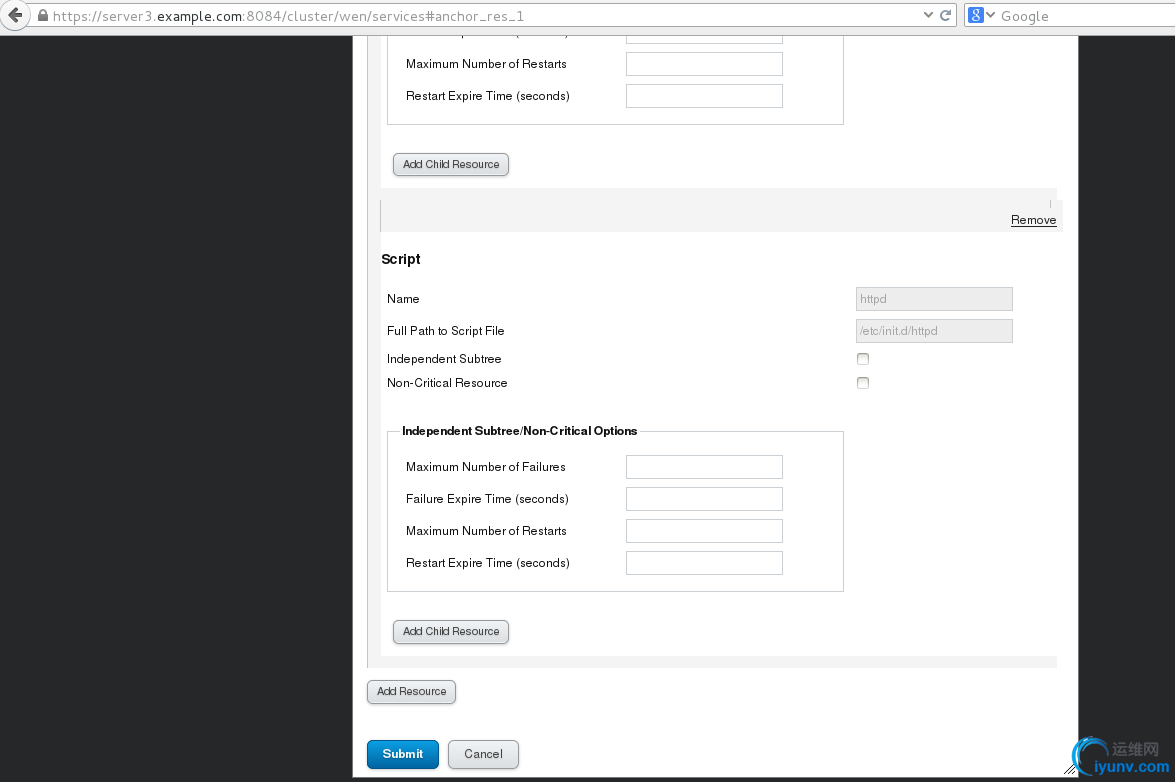

选择httpd之后，如图选择Submit，完成


2.测试
在测试之前 server1和server2必须安装httpd，并且有测试页。注意：不要开启httpd服务，在访问的时候，会自动开启（如果在访问之前开启了服务，访问的时候会报错）

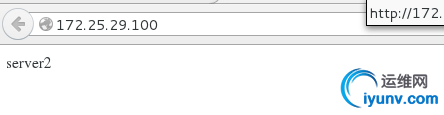

测试 172.25.29.100

[iyunv@server1~]# ip addr show   #查看
1:lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2:eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast stateUP qlen 1000
    link/ether 52:54:00:94:2f:4f brdff:ff:ff:ff:ff:ff
    inet 172.25.29.1/24 brd 172.25.29.255 scopeglobal eth0
    inet 172.25.29.100/24 scope globalsecondary eth0        #自动添加了ip 172.25.29.100
    inet6 fe80::5054:ff:fe94:2f4f/64 scope link
       valid_lft forever preferred_lft forever
[iyunv@server1~]# clustat      #查看服务
ClusterStatus for wen @ Tue Sep 27 18:12:38 2016
MemberStatus: Quorate

Member Name                             ID   Status
------ ----                             ---- ------
server1.example.com                         1 Online, Local,rgmanager
server2.example.com                         2 Online, rgmanager

Service Name                   Owner (Last)                   State
------- ----                   ----- ------                   -----
service:apache                 server1.example.com            started    #serve1在服务
[iyunv@server1~]# /etc/init.d/network stop    #当网络断开之后，fence控制server1自动断电，然后启动；服务转到server2

测试

[iyunv@server2~]# ip addr show      #查看
1:lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2:eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast stateUP qlen 1000
    link/ether 52:54:00:23:81:98 brdff:ff:ff:ff:ff:ff
    inet172.25.29.2/24 brd 172.25.29.255 scope global eth0
    inet 172.25.29.100/24 scope globalsecondary eth0     #自动添加
    inet6 fe80::5054:ff:fe23:8198/64 scope link
       valid_lft forever preferred_lft forever

[iyunv@server1~]# clustat       #查看服务
ClusterStatus for wen @ Tue Sep 27 18:22:20 2016
MemberStatus: Quorate
Member Name                             ID   Status
------ ----                             ---- ------
server1.example.com                         1 Online, Local,rgmanager
server2.example.com                         2 Online, rgmanager
Service Name                   Owner (Last)                   State
------- ----                   ----- ------                   ------
service:apache                 server2.example.com            started    #server2服务
