NFS共享关系型数据库利用DNS轮询提供Web负载均衡

9786756434

前言：

    用NFS、LAMP、BIND结合的方法，应对网络中访问量增大而导致服务器负载运行的情况。以实现Web服务器之间使用同一个MYSQL和相同的网页配置文件。

实验环境：

HostName	IP	规划
nfs.preferred.com	192.168.1.6	NFS
ns.preferred.com	192.168.1.5	DNS
mysql.preferred.com	192.168.1.4	MYSQL
www.preferred.com	192.168.1.3	WEB
www.preferred.com	192.168.1.2	WEB

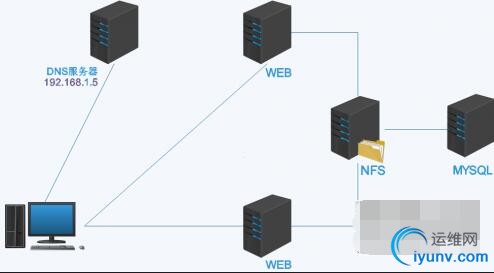

实验拓扑：

实验步骤：

一、搭建NFS

1	以下操作在nfs.preferred.com服务器上实现

1 2 3

[iyunv@localhost ~]# yum install nfs-utils -y    <---这里需要安装nfs这个包(基本的NFS命令与监控程序) [iyunv@localhost ~]# rpm -qa | grep nfs-utils --color    nfs-utils-1.2.3-39.el6.x86_64

创建共享目录并配置nfs文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

[iyunv@localhost~]# mkdir /mydata [iyunv@localhost~]# mkdir /webdata [iyunv@localhost~]# cd /webdata/ [iyunv@localhost webdata]# unzip wordpress-3.2.1-zh_CN.zip &> /dev/null [iyunv@localhost webdata]# chmod -R 777 wordpress [iyunv@localhost webdata]# ls -l drwxrwxrwx 5 root root    4096 Oct 11  2016 wordpress -rw-r--r-- 1 root root 4372680 Oct 11  2016 wordpress-3.2.1-zh_CN.zip [iyunv@localhost webdata]# vim /etc/exports /mydata         192.168.1.4(rw,no_root_squash) /webdata        192.168.1.2(rw,no_root_squash) 192.168.1.3(rw,no_root_squash) [iyunv@localhost ~]# service rpcbind start   注：rpcbind是一个RPC服务，主要是在nfs共享的时候负责通知客户端、服务器nfs端口号。    [iyunv@localhost ~]# service nfs start Starting NFS services:                                     [  OK  ] Starting NFS quotas:                                       [  OK  ] Starting NFS mountd:                                       [  OK  ] Starting NFS daemon:                                       [  OK  ] Starting RPC idmapd:                                       [  OK  ] [iyunv@localhost ~]# showmount -e 192.168.1.6    <---查看当前共享的目录 Export list for 192.168.1.6: /webdata 192.168.1.3,192.168.1.2 /mydata  192.168.1.4

二、搭建DNS

1	以下操作在ns.preferred.com服务器上实现

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97

[iyunv@localhost ~]# yum install bind -y | tail -n 5   Installed:   bind.x86_64 32:9.8.2-0.47.rc1.el6_8.1                                          Complete! [iyunv@localhost ~]# vim /etc/named.rfc1912.zones     <---添加zone(正向与反向的) zone "preferred.com" IN {         type master;         file "preferred.com.zone"; }; zone "1.168.192.in-addr.arpa" IN {         type master;         file "192.168.1.5.zone"; }; [iyunv@localhost ~]# vim /var/named/preferred.com.zone     <---配置DNS正向区域解析 $TTL 86400 $ORIGIN preferred.com. @       IN      SOA     ns.preferred.com admin.preferred.com (                         2016101001                         1D                         5M                         7D                         1D )         IN      NS      ns ns      IN      A       192.168.1.5 www     IN      A       192.168.1.2 www     IN      A       192.168.1.3 nfs     IN      A       192.168.1.6 [iyunv@localhost ~]# vim /var/named/192.168.1.5.zone     <---配置DNS反向区域解析 $TTL 86400 @       IN      SOA     ns.preferred.com. admin.preferred.com (                         2016101001                         1H                         5M                         7D                         1D )         IN      NS      ns.preferred.com. 5       IN      PTR     ns.preferred.com. 2       IN      PTR     www.preferred.com. 3       IN      PTR     www.preferred.com. 6       IN      PTR     nfs.preferred.com. [iyunv@localhost ~]# systemctl restart named [iyunv@localhost ~]# dig -t A www.preferred.com @192.168.1.5    <---测试DNS能否正向解析 ; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7_2.4 <<>> -t A www.preferred.com @192.168.1.5 ;; global options: +cmd ;; Got answer: ;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 23764 ;; flags: qr aa rd ra; QUERY: 1, ANSWER: 2, AUTHORITY: 1, ADDITIONAL: 2 ;; OPT PSEUDOSECTION: ; EDNS: version: 0, flags:; udp: 4096 ;; QUESTION SECTION: ;www.preferred.com.     IN  A ;; ANSWER SECTION: www.preferred.com.  86400   IN  A   192.168.1.2 www.preferred.com.  86400   IN  A   192.168.1.3 ;; AUTHORITY SECTION: preferred.com.      86400   IN  NS  ns.preferred.com. ;; ADDITIONAL SECTION: ns.preferred.com.   86400   IN  A   192.168.1.5 ;; Query time: 0 msec ;; SERVER: 192.168.1.5#53(192.168.1.5) ;; WHEN: Tue Oct 11 04:22:36 EDT 2016 ;; MSG SIZE  rcvd: 111 [iyunv@localhost ~]# dig -x 192.168.1.2 @192.168.1.5    <---测试DNS能否反向解析 ; <<>> DiG 9.9.4-RedHat-9.9.4-29.el7_2.4 <<>> -x 192.168.1.2 @192.168.1.5 ;; global options: +cmd ;; Got answer: ;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 21950 ;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2 ;; OPT PSEUDOSECTION: ; EDNS: version: 0, flags:; udp: 4096 ;; QUESTION SECTION: ;2.1.168.192.in-addr.arpa.  IN  PTR ;; ANSWER SECTION: 2.1.168.192.in-addr.arpa. 86400    IN  PTR www.preferred.com. ;; AUTHORITY SECTION: 1.168.192.in-addr.arpa. 86400   IN  NS  ns.preferred.com. ;; ADDITIONAL SECTION: ns.preferred.com.   86400   IN  A   192.168.1.5 ;; Query time: 0 msec ;; SERVER: 192.168.1.5#53(192.168.1.5) ;; WHEN: Tue Oct 11 04:23:57 EDT 2016 ;; MSG SIZE  rcvd: 117

三、搭建MYSQL

1	以下操作在mysql.preferred.com服务器上实现

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53

[iyunv@localhost ~]# mkdir /mydata/ [iyunv@localhost ~]# mount -t nfs 192.168.1.6:/mydata/ /mydata/    <---挂载共享目录 [iyunv@localhost ~]# groupadd -r mysql    <---创建mysql组和用户 [iyunv@localhost ~]# useradd -r -g mysql -s /sbin/nologin mysql [iyunv@localhost ~]# cd /usr/local/ [iyunv@localhost local]# ln -sv /root/mariadb-5.5.43-linux-x86_64 mysql "mysql" -> "/root/mariadb-5.5.43-linux-x86_64" [iyunv@localhost local]# cd mysql/ [iyunv@localhost mysql]# ls bin      COPYING.LESSER  EXCEPTIONS-CLIENT  INSTALL-BINARY  man         README   share      support-files COPYING  data            include            lib             mysql-test  scripts  sql-bench [iyunv@localhost mysql]# ./scripts/mysql_install_db --user=mysql --datadir=/mydata/    <---初始化数据库 Installing MariaDB/MySQL system tables in '/mydata' ... 161010 13:33:59 [Note] ./bin/mysqld (mysqld 5.5.43-MariaDB) starting as process 2183 ... OK Filling help tables... 161010 13:33:59 [Note] ./bin/mysqld (mysqld 5.5.43-MariaDB) starting as process 2191 ... OK ... [iyunv@localhost mysql]# ls /mydata/    <--查看初始后生成的数据 aria_log.00000001  aria_log_control  mysql  performance_schema  test [iyunv@localhost mysql]# mkdir /etc/mysql/ [iyunv@localhost mysql]# cp support-files/my-large.cnf /etc/mysql/my.cnf [iyunv@localhost mysql]# vim /etc/mysql/my.cnf    <---修改配置文件，添加以下三行 datadir = /mydata innodb_file_per_table = on skip_name_resolve = on [iyunv@localhost mysql]# service mysqld start Starting MySQL...                                          [确定] [iyunv@localhost mysql]# ss -tnl | grep 3306    <---服务端口已经开启 LISTEN     0      50                        *:3306                     *:*                       *:*      [iyunv@localhost mysql]# mysql -bash: mysql: command not found 注：尝试登陆MYSQL却报错，不要紧张。这是因为/usr/local/bin目录下确实mysql导致，只需要建立一个软连接即可解决。 [iyunv@localhost ~]# ln -sv /usr/local/mysql/bin/mysql /usr/bin/ "/usr/bin/mysql" -> "/usr/local/mysql/bin/mysql" [iyunv@localhost ~]# mysql    <---连接数据库创建用户密码与授权 Welcome to the MariaDB monitor.  Commands end with ; or \g. Your MariaDB connection id is 115 Server version: 5.5.43-MariaDB-log MariaDB Server Copyright (c) 2000, 2015, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]> CREATE DATABASE pre; Query OK, 1 rows affected (0.00 sec) MariaDB [(none)]> GRANT ALL ON pre.* TO 'jds'@'%' IDENTIFIED BY 'redhat';    <---创建用户并赋予权限 Query OK, 0 rows affected (0.01 sec) MariaDB [(none)]> FLUSH PRIVILEGES; Query OK, 0 rows affected (0.00 sec)

四、搭建WEB

1	以下操作在www.preferred.com(192.168.1.2)服务器上实现

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

[iyunv@localhost ~]# yum install httpd php-mysql php -y | tail -n 10 warning: rpmts_HdrFromFdno: Header V3 RSA/SHA1 Signature, key ID c105b9de: NOKEY Importing GPG key 0xC105B9DE: Userid: CentOS-6 Key (CentOS 6 Official Signing Key) <centos-6-key@centos.org> Package: centos-release-6-5.el6.centos.11.1.x86_64 (@anaconda-CentOS-201311272149.x86_64/6.5) From: /etc/pki/rpm-gpg/RPM-GPG-KEY-CentOS-6   php-cli.x86_64 0:5.3.3-48.el6_8    php-common.x86_64 0:5.3.3-48.el6_8         php-pdo.x86_64 0:5.3.3-48.el6_8       Updated:   httpd.x86_64 0:2.2.15-54.el6.centos                                           Dependency Updated:   httpd-tools.x86_64 0:2.2.15-54.el6.centos                                     Complete! [iyunv@localhost ~]# mkdir /webdata [iyunv@localhost ~]# vim /etc/httpd/conf/httpd.conf    <---添加以下几行 ServerName www.preferred.com:80 <VirtualHost 192.168.1.2:80>         ServerName www.preferred.com         DocumentRoot /webdata/wordpress </VirtualHost> [iyunv@localhost ~]# service rpcbind start [iyunv@localhost ~]# mount -t nfs 192.168.1.6:/webdata /webdata [iyunv@localhost ~]# ls /webdata/ wordpress  wordpress-3.2.1-zh_CN.zip [iyunv@localhost ~]# service httpd start Starting httpd:                                            [  OK  ]

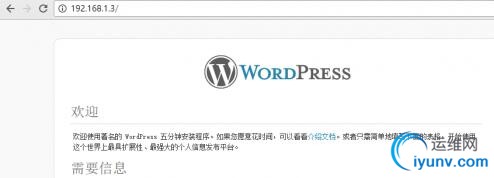

接下来安装wordpress，没有的话可以自己去下载一个https://wordpress.org/download/

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54

[iyunv@localhost ~]# cd /webdata/wordpress [iyunv@localhost wordpress]# ls index.php        wp-app.php            wp-config.php         wp-includes        wp-pass.php      wp-settings.php license.txt      wp-atom.php           wp-config-sample.php  wp-links-opml.php  wp-rdf.php       wp-signup.php readme.html      wp-blog-header.php    wp-content            wp-load.php        wp-register.php  wp-trackback.php wp-activate.php  wp-comments-post.php  wp-cron.php           wp-login.php       wp-rss2.php      xmlrpc.php wp-admin         wp-commentsrss2.php   wp-feed.php           wp-mail.php        wp-rss.php [iyunv@localhost wordpress]# cp wp-config-sample.php wp-config.php    <---这是一个示例配置文件，更名并配置 [iyunv@localhost wordpress]# vim wp-config.php // ** MySQL 设置 - 具体信息来自您正在使用的主机 ** // /** WordPress 数据库的名称 */ define('DB_NAME', 'pre');    <---连接数据库所使用的，与刚刚在mysq中创建的一致，以下几个都是。 /** MySQL 数据库用户名 */ define('DB_USER', 'jds'); /** MySQL 数据库密码 */ define('DB_PASSWORD', 'redhat'); /** MySQL 主机 */ define('DB_HOST', '192.168.1.4'); /** 创建数据表时默认的文字编码 */ define('DB_CHARSET', 'utf8'); /** 数据库整理类型。如不确定请勿更改 */ define('DB_COLLATE', ''); [iyunv@localhost ~]# mysql -ujds -predhat -h 192.168.1.4    <---尝试登陆 ERROR 2003 (HY000): Can't connect to MySQL server on '192.168.1.4' (113) 注：遇到这个问题怎么个人都不好了，在MYSQL服务器上取消防火墙也不行。所以尝试在MYSQL服务器的防火墙上加上端口的允许。 [iyunv@localhost ~]# iptables -L -n | grep 3306    [iyunv@localhost ~]# iptables -I INPUT -s 0/0 -p tcp --dport 3306 -j ACCEPT [iyunv@localhost mysql]# iptables -L -n | grep 3306 ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0           tcp dpt:3306 [iyunv@localhost ~]# mysql -ujds -predhat -h 192.168.1.4    <---尝试再次登陆 Welcome to the MariaDB monitor.  Commands end with ; or \g. Your MariaDB connection id is 116 Server version: 5.5.43-MariaDB-log MariaDB Server Copyright (c) 2000, 2015, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]> SHOW DATABASES; +--------------------+ | Database           | +--------------------+ | information_schema | | mysql              | | performance_schema | | pre                |    <---之前创建的数据库可以访问 | test               | +--------------------+ 5 rows in set (0.00 sec)

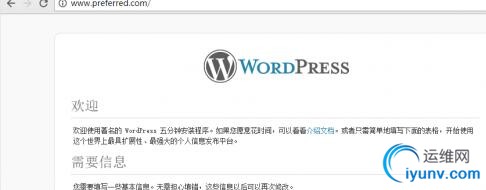

测试访问正常！！！

1	以下操作在www.preferred.com（192.168.1.3）服务器上实现

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

[iyunv@localhost ~]# yum install httpd php-mysql php -y [iyunv@localhost ~]# mkdir /webdata [iyunv@localhost ~]# vim /etc/httpd/conf/httpd.conf    <---添加以下几行 ServerName www.preferred.com:80 <VirtualHost 192.168.1.3:80>         ServerName www.preferred.com         DocumentRoot /webdata/wordpress </VirtualHost> [iyunv@localhost ~]# service rpcbind start [iyunv@localhost ~]# mount -t nfs 192.168.1.6:/webdata /webdata [iyunv@localhost ~]# ls /webdata/ wordpress  wordpress-3.2.1-zh_CN.zip [iyunv@localhost ~]# service httpd start Starting httpd:                                             [  OK  ]

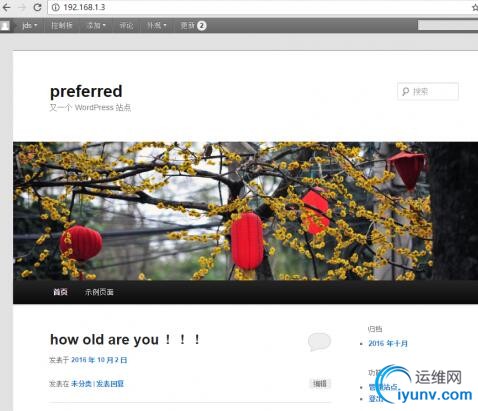

1	先用WEB（192.168.1.3）进行测试。发布一条文章

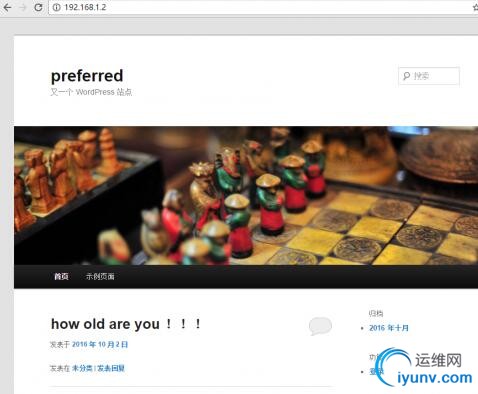

1	用WEB(192.168.1.2)进行测试。现在访问看看

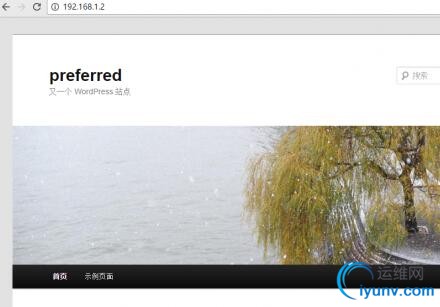

看到了在WEB(192.168.1.3)上发布的文章，我们在WEB（192.168.1.2）上也发布一篇

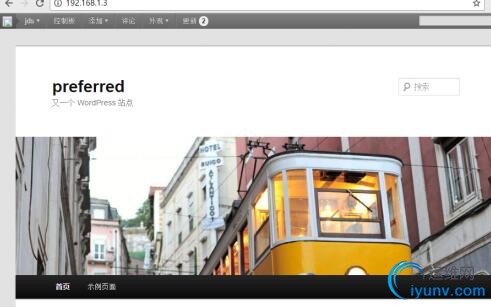

1	最后我们在WEB(192.168.1.3)上查看

至此，我们实验的目的已经达到。

  最后：

    这是本人结合学习所写出来的一篇博客。勉强供小白学习借鉴，不喜勿喷。如果大家有什么疑问可以给我留言，有大神发现哪有错误也欢迎指出！
