LVS-NAT _VM虚拟机实验

322321

实验环境：

Client：物理PC

分发器VIP:192.168.50.160 (eth0)

分发器DIP:192.168.30.151（eth1）

RealServer1 RIP：192.168.50.153

RealServer1 DGW：192.168.50.151

RealServer2 RIP：192.168.50.154

RealServer2 DGW：192.168.50.151

1、分发器以及RealServer关闭iptables；

1 2 3

[iyunv@localhost ~]#  iptables -F    #清理iptables规则，生产环境需要慎用。 [iyunv@localhost ~]#  service iptables stop   #关闭iptables。 [iyunv@localhost ~]# chkconfig iptables off  #设置开机不启动;

（作为实验，为了防止出现问题，先关闭iptables，实际环境需根据环境配置。）

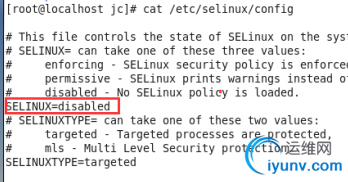

2、分发器以及RealServer设置selinux不开机启动；

（作为实验，为了防止出现问题，先关闭selinux，实际环境需根据环境配置。。）

3、确保时间同步  ntpdate timeserver;

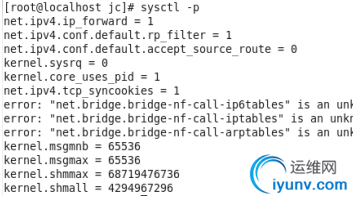

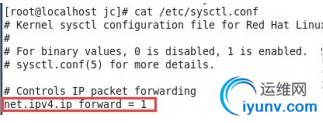

4、分发器开启路由转发功能，将参数设置为1，并加载配置；

5、分发器安装LVS管理工具；

1 2 3 4 5

[iyunv@localhost ~]# rpm -ivh /media/Packages/ipvsadm-1.26-2.el6.x86_64.rpm warning: /media/Packages/ipvsadm-1.26-2.el6.x86_64.rpm: Header V3 RSA/SHA256 Signature, key Preparing...                ########################################### [100%]    1:ipvsadm                ########################################### [100%] [iyunv@localhost ~]#

6、分发器添加1条VIP地址信息并设置轮询模式，并添加两条real sever；

1 2 3 4

[iyunv@localhost ~]# cat ipvsadm_lvs-nat.txt -A -t 192.168.50.160:http -s rr -a -t 192.168.50.160:http -r 192.168.30.153:http -m -w 1 -a -t 192.168.50.160:http -r 192.168.30.154:http -m -w 1

7、RealServer1 写入内容"Node3"到192.168.30.153主页：

8、RealServer2 写入内容"node4"到192.168.30.154主页：

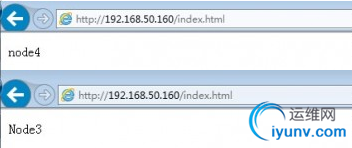

9、在物理机刷新访问192.168.50.160：

10、从分发器192.168.50.160检测链接状态：

1 2 3 4 5 6

[iyunv@localhost ~]# ipvsadm -L -n -c IPVS connection entries pro expire state       source             virtual            destination TCP 00:36  TIME_WAIT   192.168.50.1:54428 192.168.50.160:80  192.168.30.153:80 TCP 00:04  TIME_WAIT   192.168.50.1:54413 192.168.50.160:80  192.168.30.154:80 [iyunv@localhost ~]#
